ASSEMBLY / MONTAJE / MONTAGE / MONTAGE

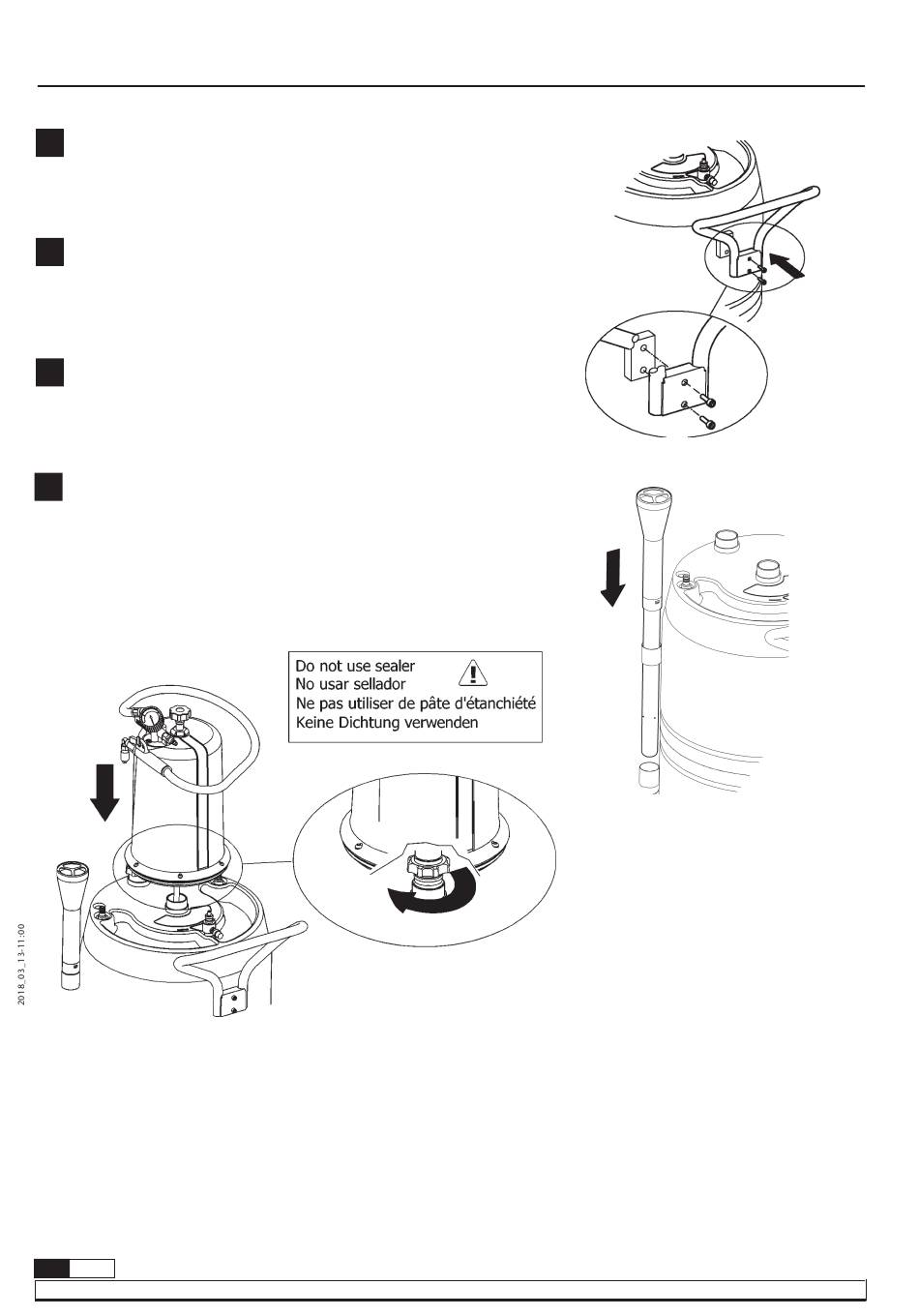

1. Fasten the handle with the screws.
EN
2. Place the probe holder into its support.
3. Mount the inspection chamber, tightening it well with the
flange. Orientate the chamber as in figure 3.
1. Monte el manillar, fijándolo con los tornillos.
ES
2. Coloque el porta-cánulas en su soporte.
3. Monte el visor apretándolo bien con la brida. Oriente el visor
según la figura 3.
1. Monter le guidon et le visser.
FR
2. Placer le porte-sondes sur le support qui lui convient.
3. Monter le bol de pré-vidange à l'aide de la bride. Tourner le
viseur comme il est indiqué sur la fig. 3.
1. Griff mit den Schrauben befestigen.
DE
2. Den Sondenköcher in die entsprechende Halterung stecken.
3. Den transparenten Behälter montieren und dicht mit dem
Flansch verbinden.
