Lamello Zeta Instructions

DE
Bedienungsanleitung

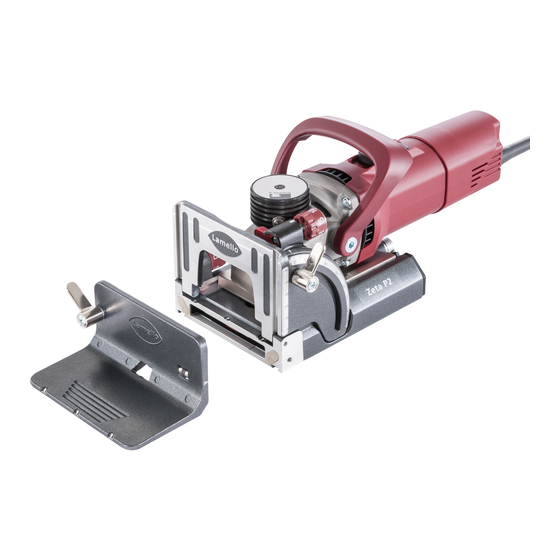

Grundplatten-Wechsel
1. Netzstecker ziehen.
2. Grundplatte aufschieben und
3. Verriegelung festschrauben.
Frästiefe nach Grundplatten-Wechsel
justieren
4. Standard-Tiefensteller auf «max» stellen
Für den Einsatz als Standardmaschine
auf «OFF» stellen
5. P-System Tiefensteller ziehen und drehen
und auf 15 einstellen
6. Muster einfräsen und Clamex P-15 ein-
schieben, der Verbinder muss ca. 0.5 mm
zurückstehen
7. Zum Justieren P-System Tiefensteller auf
«OFF» drehen
8. Justierschraube im P-System Tiefensteller
in die gewünschte Richtung drehen
9. Erneute Testfräsung ausführen
EN
Instructions for
changing baseplate

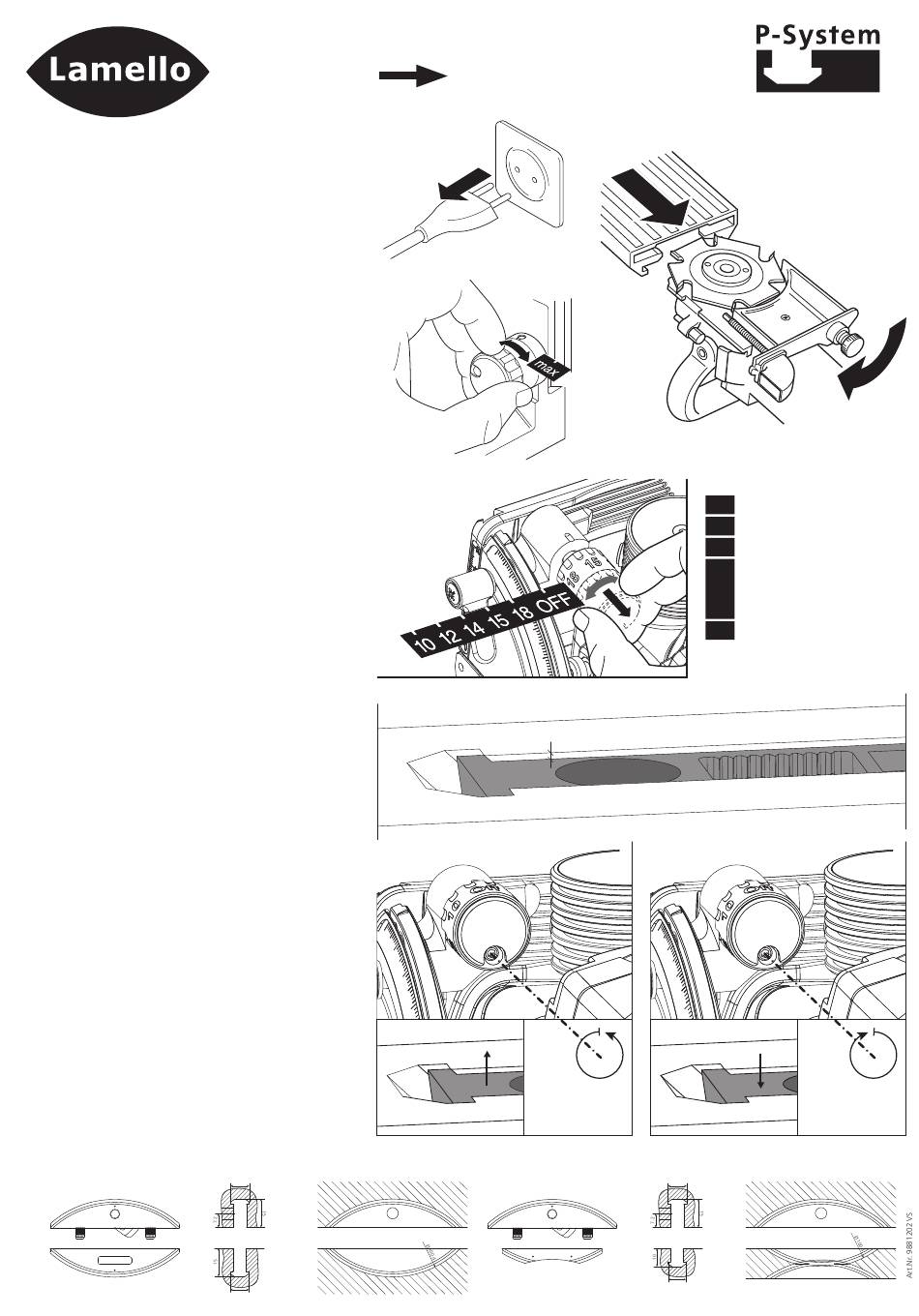

1. Disconnect power cable.
2. Slide on the baseplate and
3. tighten lock.
Adjusting the cutting depth after
changing the baseplate
4. Set the standard depth adjuster to «max»
For the use as a standard biscuit machine set
the depth adjuster to «OFF»
5. Pull the P-System depth adjuster and turn
to the desired depth: 15
6. Make a sample cut and insert a Clamex P-15
element. The connector should be approx.
0.5 mm below the surface
7. To adjust the depth set the P-System depth
adjuster to «OFF»
8. Turn the adjustment screw in the P-System
depth adjuster in the desired direction
9. Cut another sample to check
Clamex P–15
Zeta
5. + 7.
6. + 9.
8.
9.8
9.8
Zeta P2
1. 2.
4.
0.5 mm
1 x
= 0.7 mm
Clamex P–Medius (10 / 15)
10 Clamex P Medius (10 mm)
12 –
14 –
15 Clamex P-15
Clamex P Medius (15 mm)
Bisco P-15
OFF
= 0.7 mm
9.8 9.8
9.8 9.8
3.
1 x
