SX-59HLS-EVK
スタートアップガイド

silex technology, Inc.
2020/09/25

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SX-59HLS-EVK and is the answer not in the manual?

Questions and answers

Related Manuals for Silex technology SX-59HLS-EVK

Summary of Contents for Silex technology SX-59HLS-EVK

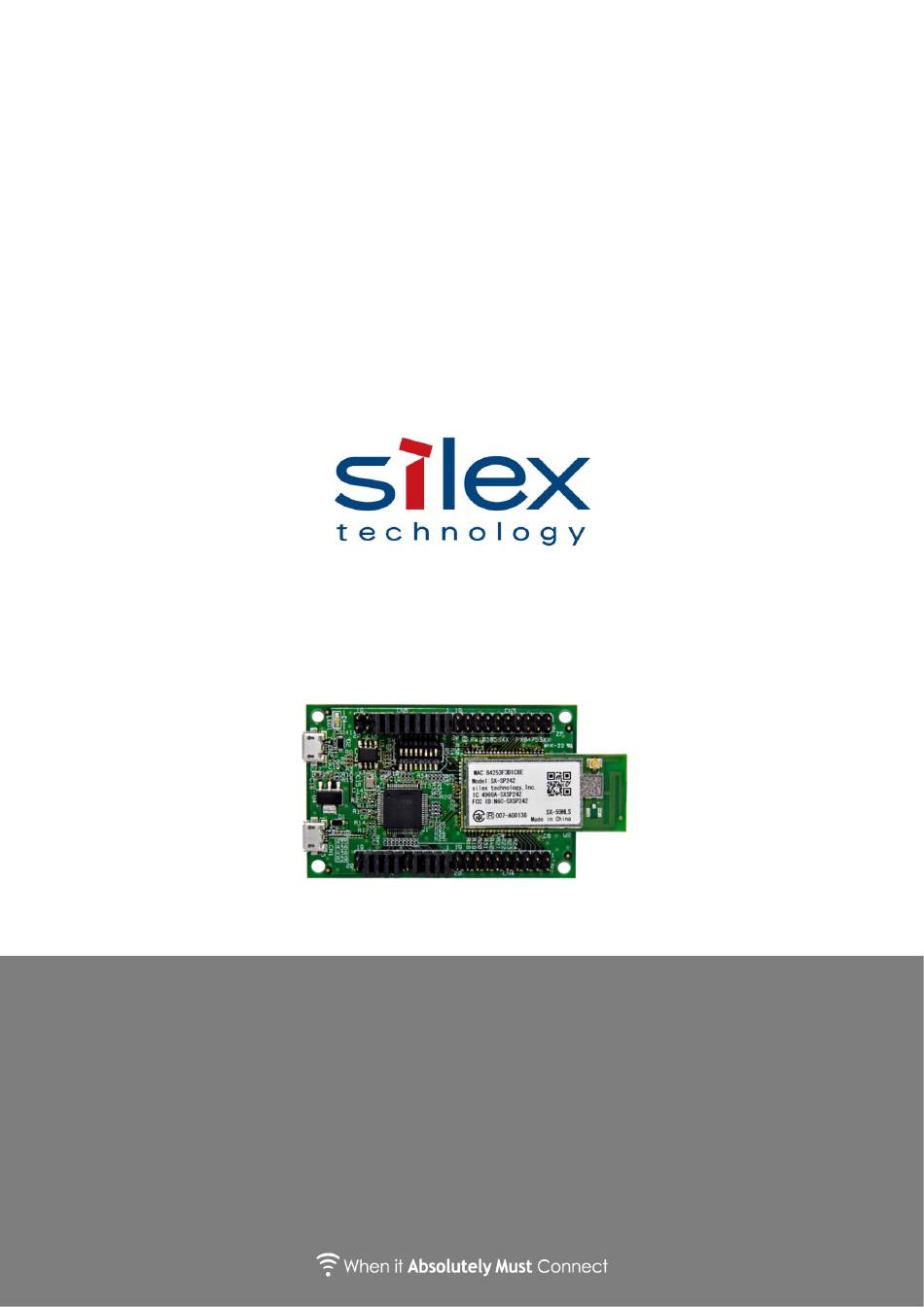

  • Page 1             SX-59HLS-EVK  スタートアップガイド   silex technology, Inc. 2020/09/25 ...

  • Page 2: Table Of Contents

    評価キット構成  · ···························································································································· 6 環境構築（Hardware）  · ············································································································  1 0 環境構築（Software） ··············································································································  1 3 通信開始〜Ping による通信確認 ·····························································································  1 5 TCP 通信開始〜通信終了  · ··········································································································  2 0 9.  その他 ·······································································································································  2 2 10.  付録 ···········································································································································  2 4 11.        Copyright © 2020 silex technology, Inc. All Rights Reserved.

  • Page 3: はじめに

    SX-59HLS に関連する資料は当社の Web サイトから入手頂けます。  https://www.silex.jp/library/data̲sheet.html    1.  SX-59HLS  データシート  2.  SX-59HLS AT コマンドリスト  3.  SX-59HLS-EVK  スタートアップガイド  (本書)        本製品の取り扱いについて  本製品の使用・保管にあたっては、衝撃・振動・荷重・被水（水濡れ）を及ぼさないよう 十分注意して下さい。また、粉塵、ほこりの多い環境や、温度変化により結露が生じる恐 れがある環境は避けて下さい。  お客様の不適切な取り扱いによって生じた故障（静電気破壊を含みます）は、保証期間中 であっても有償修理とさせていただきます。  本製品に関する製品保証規定は下記の Web サイトにて確認することができます。  https://www.silex.jp/support/warranty.html    製品に関するお問い合わせについて  下記のお問い合わせページをご利用ください。  https://www.silex.jp/contact/  Copyright © 2020 silex technology, Inc. All Rights Reserved.
  • Page 4 IEEE 802.11a/b/g/n     QCA4012-2 チップセット採用   2.4GHz/5GHz デュアルバンド対応（シングルストリーム）   オンボードアンテナ搭載、外部アンテナ用 MHF コネクタ搭載   ホストインタフェースに UART を採用   小型、薄型   低消費電力（スリープモード対応）   ドライバ・セキュリティサプリカント、  TCP/IP (IPv4/IPv6)  プロトコルスタックを内蔵   当社オリジナル AT コマンドによる簡単制御   エンタープライズセキュリティ対応      Copyright © 2020 silex technology, Inc. All Rights Reserved.

  • Page 5: 標準仕様

    MHF コネクタ  x 1 個  ホストインタフェース  UART×3 ポート、ボーレート初期値：115200  セキュリティ  WPA / WPA2 (Personal, Enterprise)  IEEE 802.1X (EAP-TLS, EAP-TTLS, PEAP, LEAP, EAP-FAST)  動作電圧  3.3V  消費電流(ピーク値)  【2.4GHz】送信：460mA、受信：140mA  【5GHz】送信：460mA、受信：140mA  動作環境条件  温度条件：0〜70℃  湿度条件：5〜90%RH(結露なきこと)  保存環境条件  温度条件：-40〜85℃  湿度条件：5〜95%RH(結露なきこと)  外形寸法  43.0×20.0×2.5mm  重量  3.5g  コネクタタイプ  62 ピン  表面実装  無線認証  日本、アメリカ、欧州  Copyright © 2020 silex technology, Inc. All Rights Reserved.

  • Page 6: 環境準備

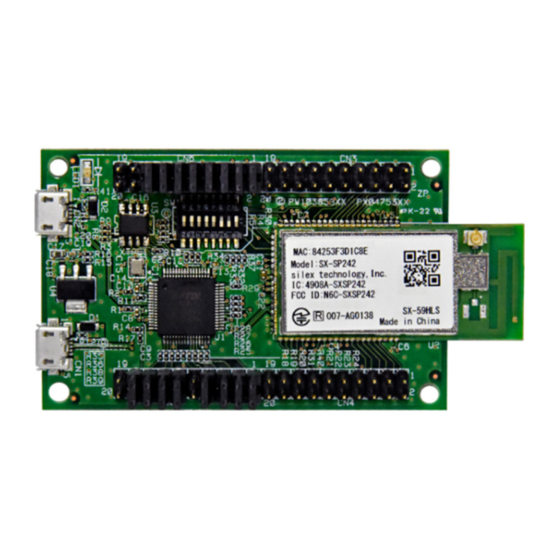

    図  1: SX-59HLS-EVK 本体       お客様でご準備頂くもの  SX-59HLS-EVK をご利用いただくために、以下のものをご準備ください。   ハードウェア   PC（ターミナル端末用）   マイクロ USB ケーブル(PC と SX-59HLS-EVK 接続用)   ソフトウェア   FTDI, FT4232H  デバイスドライバ   Tera Term などのターミナルソフトウェア        Copyright © 2020 silex technology, Inc. All Rights Reserved.

  • Page 7: 評価キット構成

    SX-59HLS-EVK  スタートアップガイド  5. 評価キット構成     機器概要      SX-59HLS *通常は使用しません  図  2: SX-59HLS-EVK  外観  図 3:  ハードウェアブロック図  Copyright © 2020 silex technology, Inc. All Rights Reserved.
  • Page 8 I/O      16  GPIO32  I/O        17  NC        18  NC      19  3.3V  Power      20  GND  Ground            Copyright © 2020 silex technology, Inc. All Rights Reserved.
  • Page 9 I/O  connect SX-59HLS  3  UART1̲RTS  I/O  connect FT4232HL  4  GPIO21̲JTAG̲RST/  I/O  connect SX-59HLS  UART1̲CTS  5  UART1̲RX  I/O  connect FT4232HL  6  GPIO23̲UART1̲TX  I/O  connect SX-59HLS  7  UART1̲TX  I/O  connect FT4232HL  8  GPIO24̲UART1̲RX  I/O  connect SX-59HLS  9  JTAG̲RST  I/O  connect FT4232HL  Copyright © 2020 silex technology, Inc. All Rights Reserved.
  • Page 10 I/O  connect FT4232HL  14  ADC̲6̲UART0̲TX  I/O  connect SX-59HLS  15  UART0̲TX  I/O  connect FT4232HL  16  ADC̲7̲UART0̲RX  I/O  connect SX-59HLS  17  DDBUS2  I/O  connect FT4232HL  18  GND  Ground    19  DDBUS3  I/O  connect FT4232HL  20  NC  -      Copyright © 2020 silex technology, Inc. All Rights Reserved.

  • Page 11: 環境構築（Hardware

                    図 4:  ドライバダウンロードページ       ダウンロードした CDM21228̲Setup.zip を解 凍し、 CDM21228̲Setup.exe を実行して PC に インストールします。            図 5: FTDI CDM  ドライバインストーラ  Copyright © 2020 silex technology, Inc. All Rights Reserved.
  • Page 12 5,6  7,8    11,12  13,14  15,16  17,18  CN6  1,2  3,4  5,6  7,8  9,10  11,12  13,14  15,16                          図 7: UART 通信用ショートプラグ設定  Copyright © 2020 silex technology, Inc. All Rights Reserved.
  • Page 13         図 9:  デバイスマネージャの COM ポート表示     COM ポートの初期設定（デバイスマネージャの表示順に）      ① データ通信、コマンド通信    ② 使用しない    ③ 使用しない      COM ポートの割り当て方法は別紙、AT コマンドリストをご覧ください。        Copyright © 2020 silex technology, Inc. All Rights Reserved.

  • Page 14: 環境構築（Software

    図 10: Tera Term New connection setting      Setup→Terminal を選択します。  ［Receive］の項目で AUTO、[Transmit]の項目で CR を選択し、OK を押します。                          図 11: Tera Term Terminal setup  Copyright © 2020 silex technology, Inc. All Rights Reserved.
  • Page 15 SX-59HLS-EVK  スタートアップガイド   Setup→Serial port を選択します。  [Speed]の項目で 115200 を選択し、OK を押します。                                図 12: Tera Term Serial port setup    以上で SX-59HLS-EVK の初期設定は完了です。      Copyright © 2020 silex technology, Inc. All Rights Reserved.

  • Page 16: 通信開始〜Ping による通信確認

    Tera Term         アクセスポイント  192.168.0.115       Tera Term マクロの例  初期設定〜Ping 送信  sendln 'atnset=192.168.0.2,255.255.255.0,192.168.0.1'  ①  wait 'OK'    sendln 'atwawpa=sx59hlstest,2,ccmp,ccmp,testpassʼ  ②  wait 'OK'    sendln 'atnping=192.168.0.115,1024'  ③  wait 'OK'    pause 1         Copyright © 2020 silex technology, Inc. All Rights Reserved.
  • Page 17 ①  固定 IP アドレスの設定  sendln 'atnset=192.168.0.2,255.255.255.0,192.168.0.1'  192.168.0.2←IP アドレス  255.255.255.0←ネットマスク  192.168.0.1←デフォルトゲートウェイ    ②  WPA2-Personal 設定のアクセスポイントへの接続  sendln 'atwawpa=sx59hlstest,2,ccmp,ccmp,testpassʼ  sx59hlstest←SSID  2←WPA のバージョン、2=WPA2  ccmp←ユニキャスト暗号を AES（CCMP）  ccmp←マルチキャスト暗号を AEC（CCMP）  testpass←パスフレーズ（セキュリティキー）    ③  PING の送信  sendln 'atnping=192.168.0.115,1024'  192.168.0.115←PING の送信先アドレス(今回はアクセスポイントに送信)  1024←PING のデータサイズ指定（省略可）        Copyright © 2020 silex technology, Inc. All Rights Reserved.
  • Page 18 ②  wait 'OK'    sendln 'atweapcert=2,1180'  ③  pause 1    sendfile 'C:\Users\testuser\Desktop\testfolder\cli.cer' 1  ④  wait 'OK'    sendln 'atweapcert=3,1834'  ⑤  pause 1    sendfile 'C:\Users\testuser\Desktop\testfolder\cli.key' 1  wait 'OK'  ⑥  sendln 'atwaeaptls=sx59hlstest,2,ccmp,ccmp,testpass,testcli,testpass    wait 'OK'  ⑦  sendln 'atnping=192.168.0.115,1024'                Copyright © 2020 silex technology, Inc. All Rights Reserved.
  • Page 19 ②  Tera Term のファイル送信コマンドで CA 証明書ファイルを送信  sendfile 'C:\Users\testuser\Desktop\testfolder\ca.cer' 1  C:\Users\testuser\Desktop\testfolder\ca.cer←証明書ファイルの指定  1←バイナリ送信モード    ③  クライアント証明書を SX-59HLS にアップロード  sendln 'atweapcert=2,1180'  2←ファイルの種類がクライアント証明書  1180←クライアント証明書のファイルサイズ    ④  Tera Term のファイル送信コマンドでクライアント証明書を送信  sendfile 'C:\Users\testuser\Desktop\testfolder\cli.cer' 1    ⑤  クライアント秘密鍵を SX-59HLS にアップロード  sendln 'atweapcert=3,1834'  3←ファイルの種類が秘密鍵  1834←秘密鍵のファイルサイズ    ⑥  Tera Term のファイル送信コマンドでクライアント秘密鍵を送信  sendfile 'C:\Users\testuser\Desktop\testfolder\cli.key' 1  Copyright © 2020 silex technology, Inc. All Rights Reserved.
  • Page 20 SX-59HLS-EVK  スタートアップガイド    ⑦  WPA2-Enterprise 設定のアクセスポイントに接続  sendln 'atwaeaptls=sx59hlstest,2,ccmp,ccmp,testpass,testcli,testpass  sx59hlstest←SSID  2←WPA バージョン、2=WPA2  ccmp←ユニキャスト暗号を AES（CCMP）  ccmp←マルチキャスト暗号を AEC（CCMP）  testpass←パスフレーズ（クライアント秘密鍵のパスワードと同じ）  testcli←ユーザー名（クライアント証明書中の名前と同じ）  testpass←クライアント秘密鍵のパスワード  *接続において EAP-TLS を利用する際、 パスフレーズとユーザー名は必要とされない場合も ありますが、クライアント証明書の内容と合致するように指定してください。    【注意】①と②、③と④、⑤と⑥の間に「pause 1」を入れてください。        Copyright © 2020 silex technology, Inc. All Rights Reserved.

  • Page 21: Tcp 通信開始〜通信終了

    SX-59HLS-EVK  スタートアップガイド  9. TCP 通信開始〜通信終了    この章では、前章にて AP と接続した SX-59HLS-EVK と特定の TCP サーバが TCP 通信を開始し て終了するまでの一例を記載します。     システム構成          SX-59HLS-EVK   192.168.0.2 Tera Term         TCP サーバ  アクセスポイント    192.168.0.10 (Port#40001)  192.168.0.115     ...
  • Page 22 ※エスケープコードを入力することによって、透過モードからコマンドモードに切り替わって  コマンドを受け付けるようになります。 コマンド入力が必要な状況に応じて、 モードを切り替  えてください。    NOTE    コマンドモードから透過モードに切り替える場合は ATO コマンドを使います。        コマンド例：sendln 'atoʼ     【注意】データとエスケープコードを識別するためにエスケープコードの前後に 1 秒のガード タイムが必要となります。③と④、④と⑤の間に「pause 1」を入れてください。  （ガードタイムの長さは設定で変更可能です。 ）    ⑤ 通信用ソケットをクローズして TCP 接続を切断  sendln 'atncloseʼ     Copyright © 2020 silex technology, Inc. All Rights Reserved.

  • Page 23: その他

    接続中のアクセスポイントを切断します。(子機）  アクセスポイント動作を終了します。 （親機）  ソケット通信  ATNSOCK  通信用ソケットを作成します。  (TCP/UDP/SSL)  ATNCTCP  通信相手に対して TCP（もしくは SSL）接続します。  ATNSTCP  通信相手からの TCP（もしくは SSL）接続を待ち受けます。  ATNCUDP  通信相手に対して UDP 接続します。  ATNSUDP  通信相手からの UDP 接続を待ち受けます。  ATNCLOSE  通信用ソケットをクローズします。  モード切替  ATO  コマンドモードから透過モードに切り替えます。 （データ接続 確立中）    Copyright © 2020 silex technology, Inc. All Rights Reserved.
  • Page 24 SX-59HLS-EVK  スタートアップガイド    本書でご紹介している以外の機能、設定については別紙 SX-59HLS  データシート、SX-59HLS AT コマンドリストをご参照ください。SX-59HLS に関連する資料は当社の Web サイトから入手頂 けます。  https://www.silex.jp/library/data̲sheet.html        Copyright © 2020 silex technology, Inc. All Rights Reserved.
  • Page 25 SX-59HLS-EVK  スタートアップガイド  11. 付録   SX-59HLS-EVK  回路図  Copyright © 2020 silex technology, Inc. All Rights Reserved.
  • Page 26 SX-59HLS-EVK  スタートアップガイド   SX-59HLS  回路図  Copyright © 2020 silex technology, Inc. All Rights Reserved.
  • Page 27 SX-59HLS-EVK  スタートアップガイド    SX-59HLS 消費電流                  Copyright © 2020 silex technology, Inc. All Rights Reserved.
  • Page 28 SX-59HLS-EVK  スタートアップガイド  SX-59HLS アンテナ放射パターン    アンテナテスト：オンボードアンテナ S-parameter    アンテナテスト：オンボードアンテナ効率、ゲイン.  Copyright © 2020 silex technology, Inc. All Rights Reserved.
  • Page 29 SX-59HLS-EVK  スタートアップガイド  アンテナテスト：オンボードアンテナ放射パターン              Copyright © 2020 silex technology, Inc. All Rights Reserved.
  • Page 30 SX-59HLS-EVK  スタートアップガイド  発行履歴    2019 年 10 月  初版発行  2020 年 09 月  第 2 版発行    発行者  サイレックス・テクノロジー株式会社  〒619-0237  京都府精華町光台二丁目 3 番地 1  Tel. 0774-98-3781（代表）  Fax. 0774-98-3767    *当社および著作権者からの許可無く、掲載内容の一部およびすべてを複製、転載または配布、印刷など、第三者の  利用に供することを禁止します。  Copyright © 2020 silex technology, Inc. All Rights Reserved.
