Summary of Contents for Isotherm DR 160 INOX COMBO

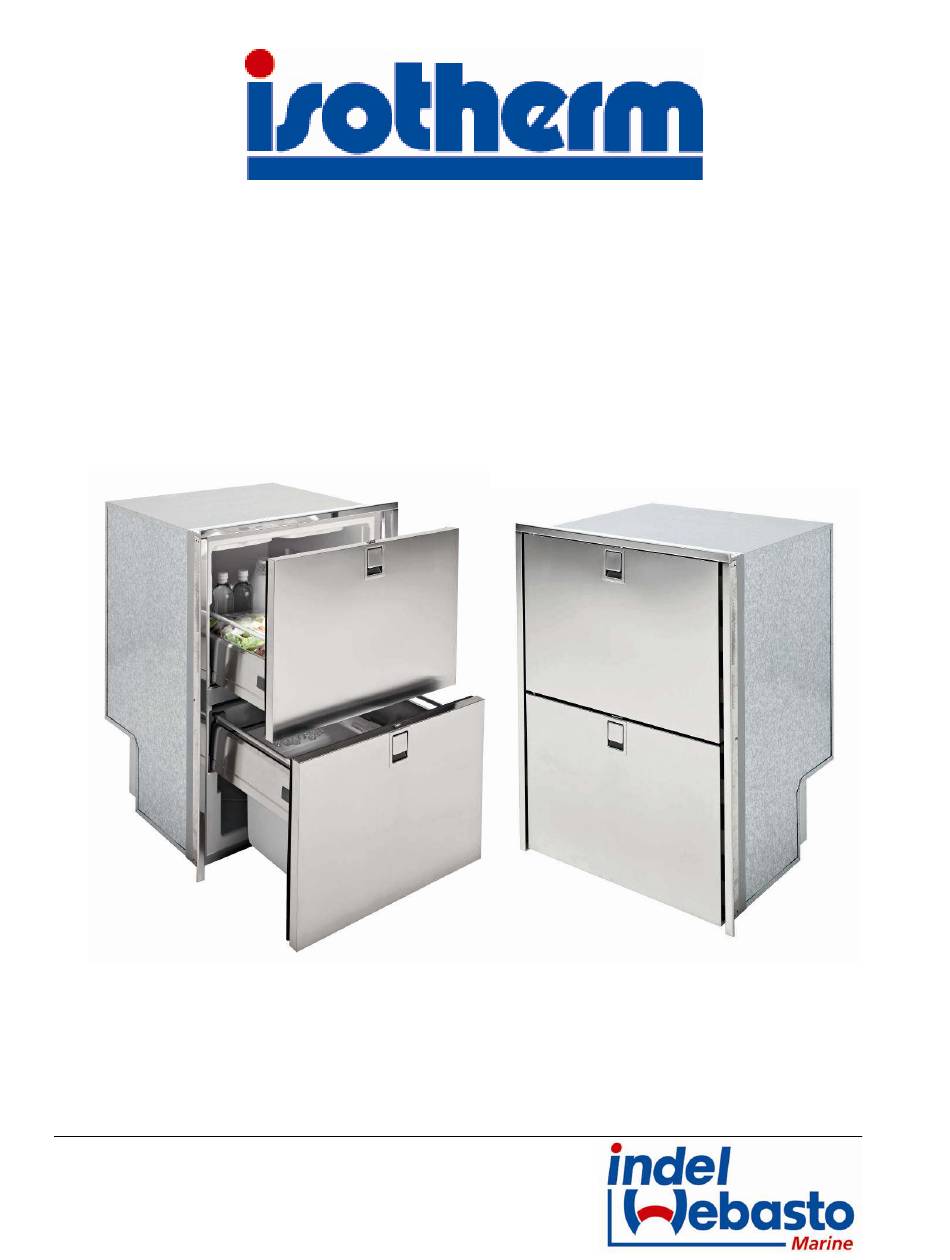

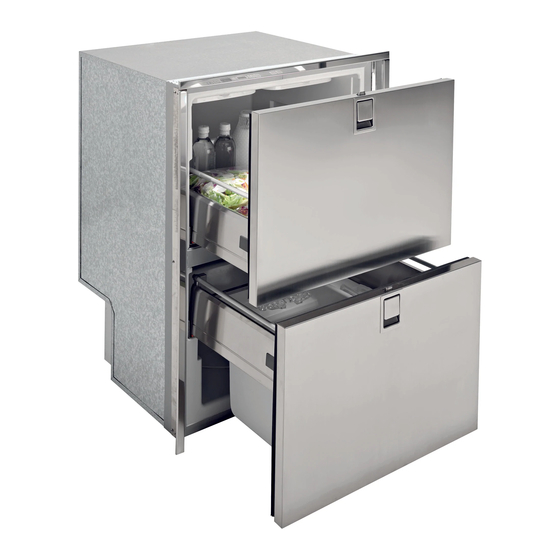

- Page 1 Manuale di Istruzioni Instruction manual DR 160 INOX COMBO DOUBLE DRAWER & INTEGRATED ICE MAKER Ver. 1.1...
- Page 2 La temperatura è facilmente gestibile grazie al pannello di controllo digitale posizionato sul cassetto superiore. Per garantire il funzionamento più efficiente possibile del refrigeratore Isotherm, attenersi alle seguenti istruzioni: Evitare di aprire i cassetti dell’apparecchio se • non necessario.
- Page 3 Quasi tutte le imbarcazioni hanno uno specifico dell’apparecchio ed’è consigliabile che sia aria spazio destinato all’installazione del frigorifero. Il proveniente da un ambiente climatizzato. Vedi Fig. frigo/congelatore Isotherm è stato progettato per sotto. soddisfare le normali dimensioni di installazione. Il compressore deve rimanere in posizione Vista Frontale verticale ma opererà...
- Page 4 Manuale d’uso – User’s Manual Allaccio rete idrica Ventilazione E’ estremamente importante che l’unità Questo apparecchio dovrà essere compressore sia adeguatamente areata e che alimentato esclusivamente ad acqua fredda l’afflusso d’aria fresca sia sempre garantito. destinata al consumo umano (potabile). La naturale areazione dal basso verso l’alto può...
- Page 5 Manuale d’uso – User’s Manual Regolazione delle temperature Impianto di illuminazione L’apparecchio è dotato di pannello di controllo L’apparecchio è dotato di un’accattivante digitale, semplice e funzionale, situato nel illuminazione LED di colore blu. cassetto superiore. Non rimuovere la protezione della scheda per Tramite il pannello digitale si può...
-
Page 6: Informazioni Tecniche
Manuale d’uso – User’s Manual Manutenzione Ciclo di Sbrinamento I refrigeratori Isotherm hanno un sistema di Il ciclo di sbrinamento consiste nel convogliare raffreddamento a chiusura ermetica che non gas caldo by-passato tramite elettrovalvola necessita di manutenzione o rabbocchi di fluido all’interno della batteria evaporante in modo da... - Page 7 Manuale d’uso – User’s Manual Schema Elettrico CG 23072012 Ver 1.2 Pag.
- Page 8 Manuale d’uso – User’s Manual Disegno Tecnico CG 23072012 Ver 1.2 Pag.
- Page 9 Manuale d’uso – User’s Manual Ricerca dei Guasti Difetto Possibile Causa Azione da intraprendere Il frigorifero non raffredda. Alimentazione elettrica assente. Verificare alimentazione Il compressore non parte. Fusibile danneggiato. compressore. Il compressore parte ma il Mancanza di gas refrigerante. (Queste operazioni vanno frigorifero non raffredda.
- Page 10 Manuale d’uso – User’s Manual Normative • L’apparecchio è predisposto per il raffreddamento, la congelazione e la conservazione degli alimenti, come pure per la preparazione dei cubetti di ghiaccio. E’ destinato esclusivamente ad uso domestico. Per gli usi industriali si devono osservare le norme vigenti del settore.
- Page 11 Manuale d’uso – User’s Manual Indicazioni ed avvertenze per la sicurezza • L’apparecchio deve venire trasportato nel suo imballaggio e installato da due persone allo scopo di evitare danni a persone o a cose. • Il refrigerante R134a contenuto nell’apparecchio è ecologico e non infiammabile. •...
- Page 12 The temperature can easily be set thanks to the digital control panel located on the top drawer. To ensure the most efficient operation of the Isotherm refrigerator, follow these instructions: • Avoid opening the drawers of the equipment if not necessary.
- Page 13 Almost all boats have a specific space for the and it is recommended that air comes from an air installation of the refrigerator. Isotherm fridge / conditioned environment. See fig. below. freezer is designed to meet the normal size of installation.
- Page 14 Manuale d’uso – User’s Manual Water connection Ventilation It’s extremely important that the compressor unit This appliance should be supplied only is properly ventilated and that the influx of fresh with cold water for human consumption air is always guaranteed. (drinking water).
- Page 15 Manuale d’uso – User’s Manual Temperature adjustment Lighting The device is equipped with digital control panel, The unit has an attractive blue LED lighting. simple and functional, located in the top drawer. Do not remove the security from the board in By the digital panel you can set the temperature order to prevent accidental contact.
-
Page 16: Technical Information
Manuale d’uso – User’s Manual Maintenance Defrost Cycle Isotherm refrigerators have an hermetic cooling The defrost cycle is to convey hot gas by-passed system that requires no maintenance nor filling of through the electric valve inside the evaporating refrigerant. The device can be left on the boat... - Page 17 Manuale d’uso – User’s Manual Wiring Diagram CG 23072012 Ver 1.2 Pag.
- Page 18 Manuale d’uso – User’s Manual Technical Drawing CG 23072012 Ver 1.2 Pag.
- Page 19 Manuale d’uso – User’s Manual Troubleshooting Fault Possible cause Action to be taken The refrigerator does not cool. Power supply absent. Check compressor power The compressor will not start. Damaged fuse. Compressor starts but refrigerator Lack of refrigerant. (These operations must be doesn’t cool.
- Page 20 Manuale d’uso – User’s Manual Regulations • The device is designed for cooling, freezing and storing food, as well as for the preparation of ice cubes. It is intended for domestic use only. For industrial uses, it is necessary to comply with current standards in the industry.
- Page 21 Manuale d’uso – User’s Manual Indications and warnings for safety • The equipment must be transported in its packaging and installed by two persons in order to avoid damage to persons or property. • The refrigerant R134a contained in the appliance is ecological and non-flammable. •...
- Page 22 Manuale d’uso – User’s Manual This appliance is marked according to the European directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE). By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product.
- Page 23 Manuale d’uso – User’s Manual Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé...
- Page 24 Manuale d’uso – User’s Manual Zona Artigianale 3400 Gateway Drive, Unit #107 IT – 61019 – Sant’Agata Feltria (PU) – ITALY Pompano Beach, FL – 33069 Tel. +39 0541 848030 – Fax. +39 0541 848563 Phone (954) 984-8448 – Fax (954) 979-2533 E-MAIL: info@indelwebastomarine.com E-MAIL:...
Need help?
Do you have a question about the DR 160 INOX COMBO and is the answer not in the manual?
Questions and answers
Unit is not cooling but is still n
The Isotherm DR 160 INOX COMBO unit may not cool due to the following reasons:
1. No electrical power supply – check the power connection.
2. Damaged compressor fuse – inspect and replace if needed.
3. Lack of refrigerant gas – may be due to leakage; requires authorized technician.
4. Obstructed tubing – check for blockages.
5. Inadequate ventilation – improve airflow to compressor/condensator.
6. Poor door sealing – check and adjust door gasket.
7. Dust-blocked condenser – clean the condenser.
8. Damaged or disconnected temperature sensor – contact service center if display shows “42”.
