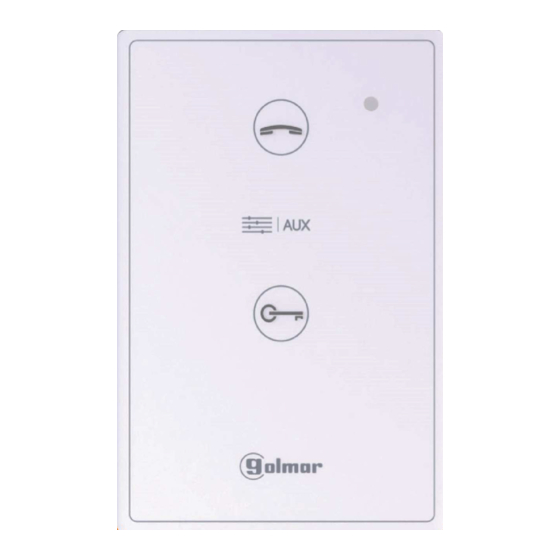

TERMINAL AUDIO MANOS LIBRES NHEA GB2
INSTALACIÓN DEL TERMINAL
( )
*
Evitar emplazamientos cercanos a fuentes de calor, polvorientos o con mucho humo. El
terminal puede fijarse en caja universal, o directamente a pared.
Ubicación
1.60m
Recuerde quitar la lámina de protección frontal del terminal una vez los trabajos de instalación han finalizado.
ESQUEMA DE INSTALACIÓN
( )
*
Instalación con 32 viviendas/terminal NHEA GB2 y abrepuertas de continua Golmar.
NHEA GB2
Principal
AUX
VIVIENDA 32
BUS
( ) ( )
1
IMPORTANTE: Con un sistema de placa codificada, necesario
módulo de sonido EL632 GB2A/EL642 GB2A y debe configurarse
en "modo funcionamiento 5".
(Ver manual de la placa correspondiente).
Distanc
ias y
Sec
ciones
:
NHEA
Cable manguera
2
AUX
Trenzado 2x0.75mm
60m
2
Trenzado 2x1mm
80m 80m
NHEA
B
IMPORTANTE: Configurar
Modo edificio
AUX
los microinterruptores tal
pulsadores
como se indica en el dibujo.
Modo edificio
codificado
FA-
GB /A
2
ON
A
1
( )
*
C
Abrepuertas
máx. 12 Vcc/270mA.
( ) Para más información ver manual de usuario "TNHEA GB2 (cód. 50121929)".
*
https://doc.golmar.es/search/manual/50121929
Caja de empotrar
Tornillos suministrados
4 30
x
con la caja de empotrar.
NHEA GB2
Principal
AUX
VIVIENDA 1
BUS
Red
100~240Vac
N
L
L
CN
FA-
GB /A
2
BUS (M) BUS(PL)
A
B
C
60m
10m
15m
Placa de acceso
( )
1
Placa pulsadores
Placa codificada
ó
SW1
ó
2
3
4
5
6
_
+
C1 NA1
AP-
AP+
NA2
C2 AP+ AP- P1 P2 BUSBUS
Relé 1
Relé 2
12Vdc
( )
*
AP
4
TERMINAL NHEA GB2
Golmar se reserva el derecho a cualquier modificación sin previo aviso.
Golmar se réserve le droit de toute modification sans préavis .
Golmar reserves the right to make any modifications without prior notice.
Cód.
Web
golmar@golmar.es
GUÍA RÁPIDA
50121
929
T
NHEA B
www.golmar.es
Sistemas de comunicación S.A.
GR REV.0 1
2 7
G 2 ES
