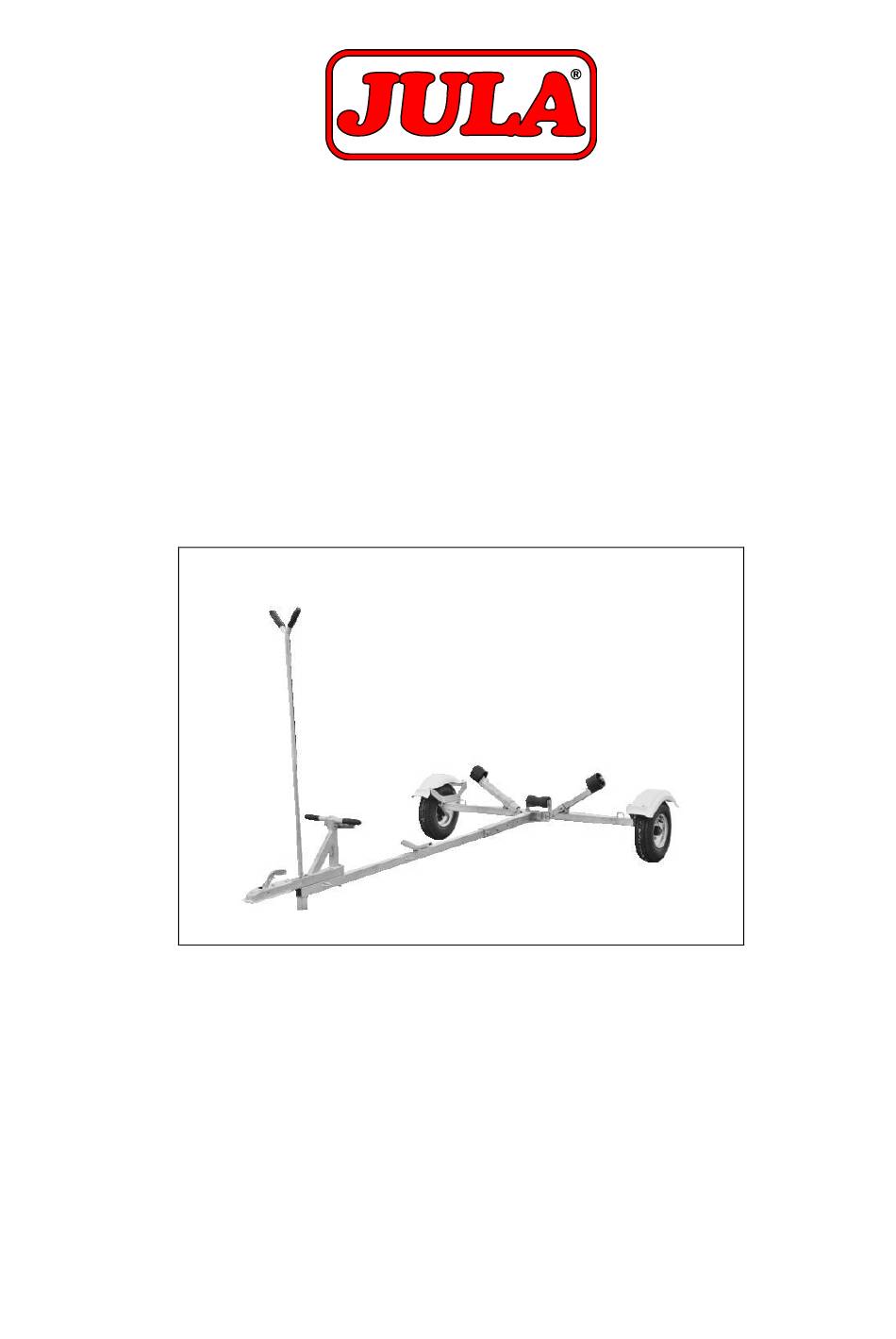

- Page 1 Bruksanvisning för båtkärra Bruksanvisning for båthenger Instrukcja obsługi wózka podłodziowego Operating Instructions for Boat Trailer 326-003 Bruksanvisning i original Bruksanvisning i original Instrukcja obsługi w oryginale Operating instructions in original 19.07.2011 © Jula AB...
-
Page 2: Tekniska Data
SVENSKA SVENSK A Läs bruksanvisningen noggrant innan användning! TEKNISKA DATA Vikt 70 kg Max. totalvikt 454 kg Max. lastkapacitet 384 kg 4.80 – 8", slanglösa, 4 lager Däck Lufttryck 4,2 kg/cm (kalla) Hjul 4 bultar, löstagbara MONTERING Börja med att montera basen. Vi rekommenderar att du placerar delarna på två bockar eller ett bord. Följ sedan nedanstående anvisningar tillsammans med. - Page 3 SVENSKA Steg 4 Montera hjulen med luftventilerna vända utåt. Kupolhuvudet på muttrarna måste vara vända inåt. Dra först åt muttrarna löst, ställ båtkärran på hjulen och dra åt muttrarna diagonalt med ett moment på 76 Nm. Steg 5 Montera ett stänkskärmsfäste (A14) på...
- Page 4 (handelen) med två bultar M6x35, fyra plana brickor (en mot bulthuvud, en mot mutter) och två låsmuttrar M6. SPRÄNGSKISS Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon: 0200- 88 55 88. Jula AB, Box 363, 532 24 SKARA www.jula.se...
-
Page 5: Tekniske Data
NORSK NORSK Les bruksanvisningen nøye før bruk! TEKNISKE DATA Vekt 70 kg Maks. totalvekt 454 kg Maks. lastekapasitet 384 kg 4,80 – 8", slangeløse, 4 lager Dekk Lufttrykk 4,2 kg/cm (kalde) Hjul 4 bolter, avtakbare MONTERING Start med å montere basen. Vi anbefaler at du plasserer delene på to bukker eller et bord. Følg så anvisningene nedenfor. - Page 6 NORSK Trinn 4 Monter hjulene med luftventilene vendt utover. Kuppelen på mutterne må vende innover. Trekk først til mutterne løst, sett båthengeren på hjulene og trekk til mutterne diagonalt med et moment på 76 Nm. Trinn 5 Monter et skvettskjermfeste (A14) på en av skvettskjermene (A8) med fire bolter M8x20, åtte flate skiver (en mot bolthodet, en mot mutteren) og fire...
- Page 7 M6x35, fire flate skiver (en mot bolthodet, en mot mutteren) og to låsemuttere M6. SPLITTEGNING Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon 67 90 01 34. Jula Norge AS, Solheimsveien 6-8, 1471 LØRENSKOG www.jula.no...
-
Page 8: Dane Techniczne
POLSKI POL SKI Przed użyciem uważnie przeczytaj instrukcję obsługi! DANE TECHNICZNE Masa 70 kg Maks. łączna masa 454 kg Maks. ładowność 384 kg 4,80 – 8", bezdętkowe, 4 łożyska Opony Ciśnienie powietrza 4,2 kg/cm (zimne) Koła 4 śruby, zdejmowane MONTAŻ Rozpocznij od montażu podstawy. - Page 9 POLSKI Krok 4 Zamontuj koła, tak by wentyle zwrócone były na zewnątrz. Kuliste łby nakrętek muszą być skierowane do wewnątrz. Najpierw lekko przykręć nakrętki, ustaw wózek na kołach i dokręć nakrętki pod skosem momentem obrotowym 76 Nm. Krok 5 ...
- Page 10 śruby i przy nakrętce) i dwóch nakrętek blokujących M6. SCHEMAT Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem: 801 600 500. Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska www.jula.pl...
-
Page 11: Technical Data
ENGLISH ENGLISH Read these instructions carefully before use! TECHNICAL DATA Weight 70 kg Max. total weight 454 kg Max. load capacity 384 kg 4.80 – 8", tubeless, 4-ply Tyres Air pressure 4.2 kg/cm2 (cold) Wheels 4 bolts, detachable ASSEMBLY Start by fitting the base. We recommend that you place the parts on two trestles or a table. Follow the instructions provided below. - Page 12 ENGLISH Step 4 Fit the wheels with the air valves turned outwards. The dome head on the nuts must face inwards. Tighten the nuts loosely at first, put the boat trailer on the wheels and tighten the nuts diagonally to a torque of 76 Nm. Step 5 ...
-
Page 13: Exploded View
(male part) with two M6x35 bolts, four flat washers (one to bolt head, one to nut) and two M6 lock nuts. EXPLODED VIEW Jula reserves the right to make changes. In the event of problems, please contact our service department. www.jula.com...
