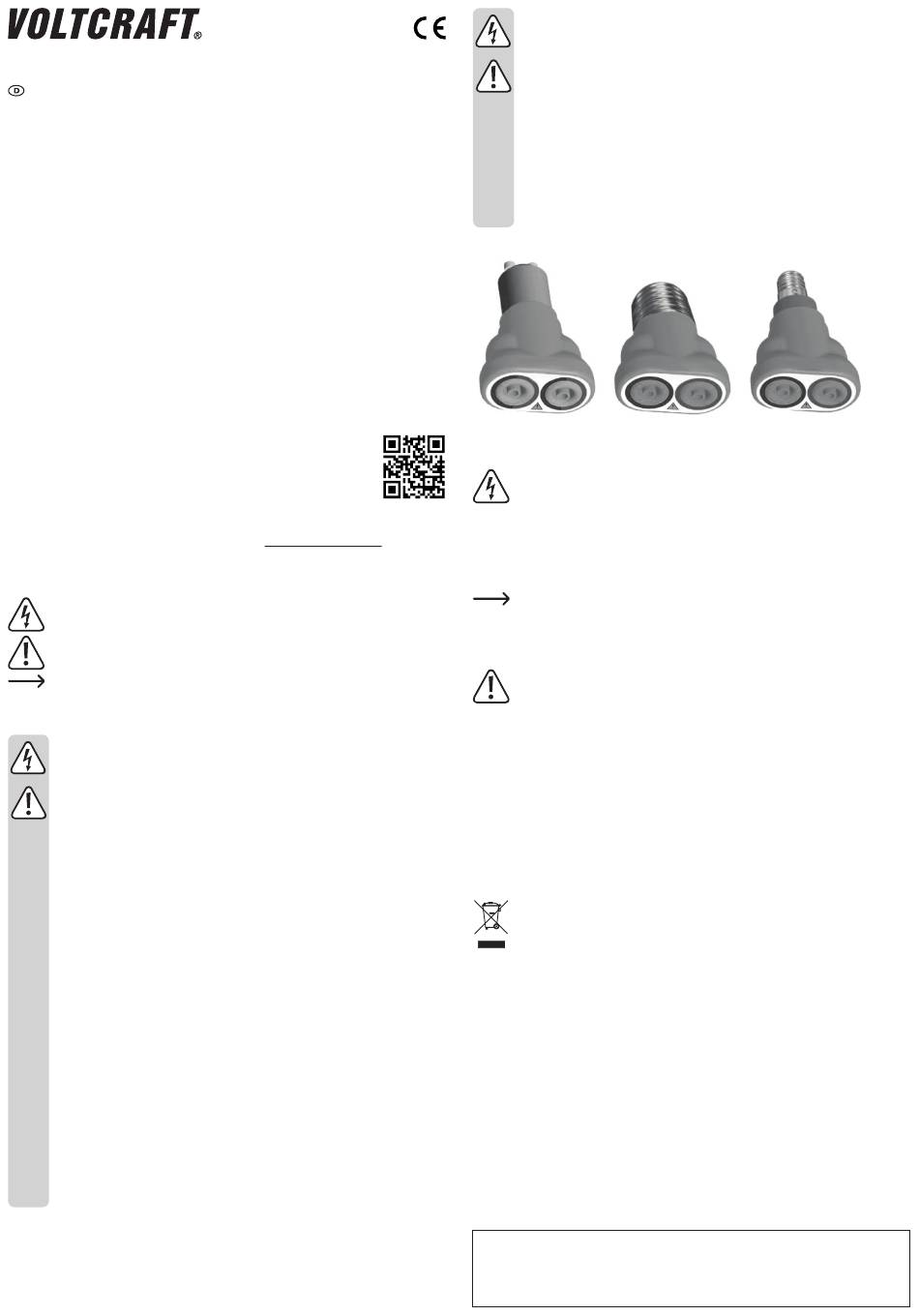

VOLTCRAFT VMA-5LS 16 Operating Instructions

Bedienungsanleitung
Messadapter VMA-5LS 16
Best.-Nr. 1693253
Bestimmungsgemäße Verwendung
Das Produkt dient zum Messen von Stromfluss und Spannung an Leuchtenfassungen mit Hilfe von
Multimetern (nicht im Lieferumfang dieses Produkts). Der Lieferumfang dieses Produkts beinhaltet
drei Messadapter der gängigen Sockelarten GU10, E27 und E14. Diese werden in den passenden
Leuchtensockel eingeschraubt und erlauben dort ein professionelles und gefährdungsfreies Messen der
o.g. elektrischen Kenngrößen.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit
Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls
Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden.
Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc.
hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen
Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Lieferumfang
• 1 x Messadapter GU10
• 1 x Messadapter E27
• 1 x Messadapter E14
• 1 Paar 4 mm auf 4 mm Messleitung (rot und schwarz)
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder
scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung
gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
an die das Produkt angeschlossen wird.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.
b) Personen und Produkt
• Prüfen Sie vor dem Anschluss an das Stromnetz, ob die Anschlusswerte des Produktes mit
denen Ihrer Leuchtenstromversorgung übereinstimmen.
• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit Flüssigkeit
gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit oder ein Gegenstand
ins Geräteinnere gelangt sein, schalten Sie in einem solchen Fall den zugehörigen
Leuchtensockel stromlos (z.B. Sicherungsautomat abschalten). Das Produkt darf danach
nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen
Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das
Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es
angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.
• Entfernen Sie aus Sicherheitsgründen bei einem Gewitter immer die Messadapter aus der
Leuchtenfassung.
• Betreiben Sie das Produkt niemals unbeaufsichtigt.
Bedienelemente

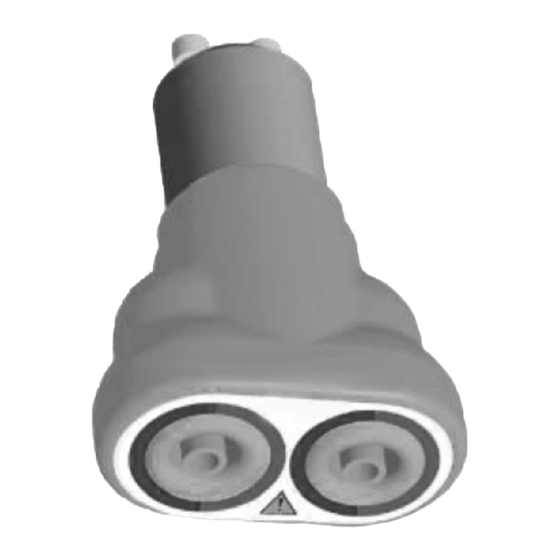

GU10
Inbetriebnahme
Überprüfen Sie vor jedem Einsatz, dass ein Messadapter nicht beschädigt ist. Verwenden Sie
einen Messadapter nicht mehr, wenn er beschädigt ist.
• Wählen Sie den für Ihre Fassung passenden Messadapter.
• Stellen Sie sicher, dass die Zuleitung zu der Leuchtenfassung spannungsfrei geschaltet ist. Schalten Sie
den Netzschalter der Leuchtenzuleitung ggf. aus.
• Schrauben Sie den Messadapter in die Leuchtenfassung.
• Schalten Sie den Schalter der Leuchtenzuleitung wieder ein.
Die Anschlüsse der Messadapter für E27 und E14 Fassungen sind farbkodiert. Braun (Phase)
ist mit dem Kontakt am Fassungsboden verbunden. Blau (Null) ist an das Fassungsgewinde
angeschlossen.
• Sie können jetzt die Messleitungen (im Lieferumfang enthalten) mit den Messports am Messadapter und
mit einem Multimeter verbinden.
Die Messadapter sind nur als Messhilfsmittel vorgesehen. Belasten Sie sie auf keinen Fall durch
starke Stromflüsse, vor allem nicht als Dauerbelastung.
• Schalten Sie den Schalter der Leuchtenzuleitung nach den Messarbeiten aus.
• Schrauben Sie den Messadapter wieder aus der Leuchtenfassung heraus und verwahren ihn bis zur
nächsten Benutzung.
Pflege und Reinigung
• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische
Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
• Tauchen Sie das Produkt nicht in Wasser.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Eingangsspannung ............................... max. 250 V/AC (CAT II 250 V)
Eingangsstrom ...................................... max. 1,0 A/AC, wenn pulsierend 25 A pro 40 ms
Betriebsbedingungen ............................ 0 bis +40 ºC, <90 % relative Luftfeuchte (nicht kondensierend)
Lagerbedingungen ................................ -5 bis +50 ºC
Abmessungen (B x H x T) .................... 51 x 29 x 65 mm (Schraubsockel E27)
51 x 29 x 71 mm (Schraubsockel E14)
51 x 29 x 74,5 mm (Bajonettsockel GU10)
Gewicht ................................................. ca. 23 g (je Adapter)
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2018 by Conrad Electronic SE.
