ACCROCHE
L'appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public.
Cet appareil ALGAM LIGHTING doit être installé avec des crochets solides et de dimensions adé-
quate au poids supporté. L'appareil doit être vissé aux crochets et serré convenablement. L'accroche
de l'appareil doit être sécurisé par une élingue de sécurité. La structure doit pouvoir supporter au
moins 10x le poids de l'appareil accroché.

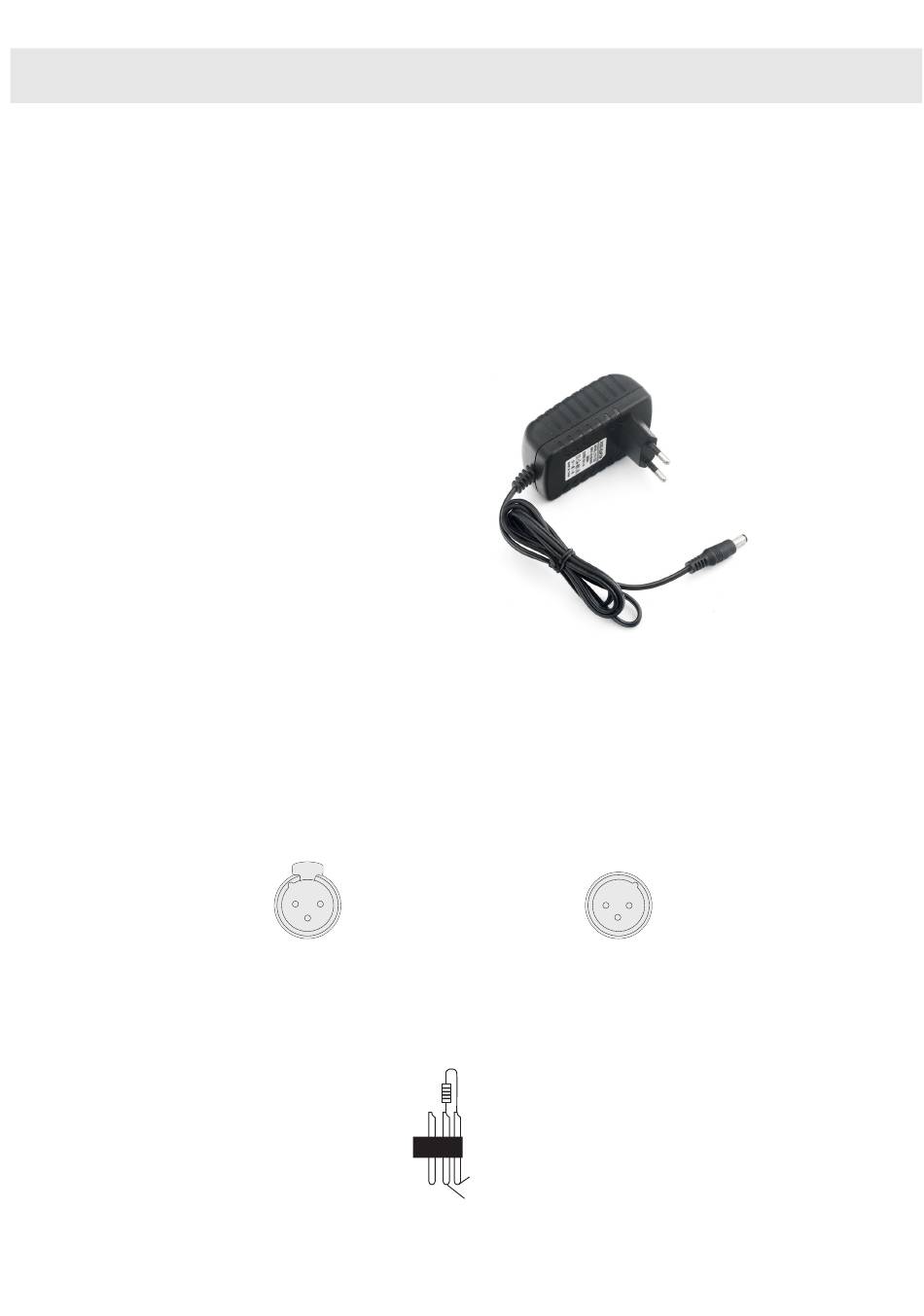

Alimentation électrique
Adaptateur secteur fourni:
Tension d'entrée : 100-240V AC
Tension de sortie : 16,8V DC 2000mA

Connexion DMX

La connexion DMX de votre appareil à votre console doit être effectuée avec un câble blindé de
bonne qualité.
XLR mounting-sockets(rear view):
En utilisation professionnelle, la norme DMX512 impose la présence d'un «bouchon DMX» sur le dernier
appareil DMX de la chaine afin de finaliser correctement la boucle de signal. Ce bouchon est constitué
d'une résistance de 120 ohms placée entre la broche 2 et la broche 3 du connecteur XLR.
DMX-output
1-Shield
2-Shield(-)
2
1
3-Shield(+)
3
DMX-input
XLR mounting-plugs(rear view):
1 2
3
PIN3
PIN2
