8968885COM

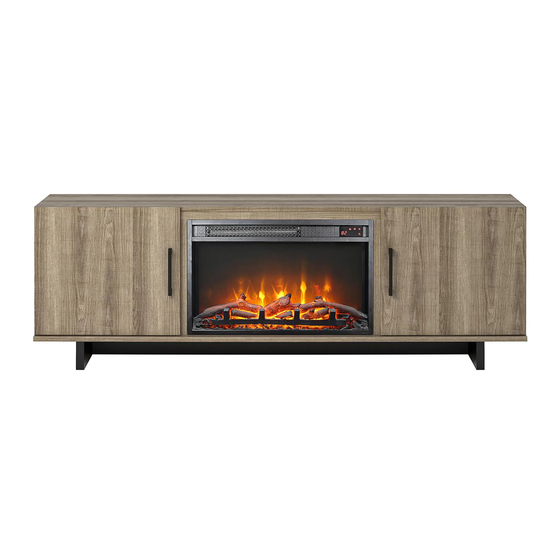

Fireplace / TV Stand
Date of Purchase ___ / ___ / ___
Lot Number:
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Do Not Return This Product!
Contact our customer service team for help first.
Call: 1‐800‐489‐3351 (toll free)
Monday‐Friday 9am ‐ 5pm CST
Visit: www.ameriwoodhome.com
WARNING
‐ Unit can tip over causing severe injury or death.
‐ Anchor unit to stud in wall (if instructed to).
‐ Do Not allow children to climb on unit.
‐ Put heavy items on lower shelves or drawers.
Easy
Assembly Difficulty Meter
Follow Ameriwood Home
You
Tube
1
B348968885COM
Tough
Advertisement
Related Manuals for Ameriwood HOME 8968885COM
Summary of Contents for Ameriwood HOME 8968885COM
- Page 1 8968885COM Fireplace / TV Stand B348968885COM Date of Purchase ___ / ___ / ___ Lot Number: THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE. Do Not Return This Product! Contact our customer service team for help first. Call: 1‐800‐489‐3351 (toll free) Monday‐Friday 9am ‐ 5pm CST Easy Tough Visit: www.ameriwoodhome.com Assembly Difficulty Meter WARNING Follow Ameriwood Home ‐ Unit can tip over causing severe injury or death. ‐ Anchor unit to stud in wall (if instructed to). ‐ Do Not allow children to climb on unit. Tube ‐ Put heavy items on lower shelves or drawers.
-
Page 2: Helpful Hints
Contact Us! Do NOT return this product! Contact our friendly customer service team first for help. Assembly Tips Call us! 1‐800‐489‐3351 Monday‐Friday 9am ‐ 5pm CST Tube Visit ameriwoodhome.com to view the limited warranty valid in the U.S. and Canada. Helpful Hints PEOPLE NEEDED FOR ASSEMBLY: 2 ESTIMATED ASSEMBLY TIME: 2 HOUR ‐ Open your item in the area you plan to keep it to avoid excessive heavy lifting. ‐ Identify, sort and count the parts before attempting assembly. ‐ Compression dowels are lightly tapped in with a hammer. ‐ Slides are labeled with a R (right) and L (left) for proper placement. ‐ Make sure to always face the point on the top of the Cam Lock towards the outer edge. ‐ Use all the nails provided for the back panel and spread them out equally. ‐ Back panel must be used to make sure your unit is sturdy. ‐ Do NOT use harsh chemicals or abrasive cleaners on this item. ‐ Never push, pull, or drag your furniture. 2 ameriwoodhome.com Tube... -
Page 3: Before You Start
Before You Start Read through each step carefully and follow the proper order Separate and count all your parts and hardware Give yourself enough room for the assembly process Have the following tools: Flat Head Screwdriver, #2 Phillips Head Screwdriver and Hammer Caution: If using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is tight. Failure to do so may result in stripping the screw. Cam Lock Fastening System This Cam Lock Fastening System will be used throughout the assembly process. 3 ameriwoodhome.com Tube... - Page 4 Before You Start 4 ameriwoodhome.com Tube...
-
Page 5: Board Identification
Board Identification Not actual size Left Panel Left Partition 38968320010 38968320030 38968320050 Right Partition Right Panel 38968320040 38968320020 Left Vertical Rail 38968320090 Adjustable Shelf (x2) 38968320070 Right Vertical Rail 38968320100 Bottom Horizontal Rail 38968320060 38968320080 These pieces are paperboard construction. They are not made from wood, but are required for the assembly of your unit. Left Side Rail 38968056120 Kick... - Page 6 Board Identification Not actual size These pieces are paperboard construction. They are not made from wood, but are required for the assembly of your unit. 6 ameriwoodhome.com Tube...
-
Page 7: Part List
Part List Actual Size (x2) (x15) (x18) (x8) (x14) (x14) #A21660 #A53510 #A12120 #A23030 #A22620 #A22610 angle bracket 7/16" screw wood dowel confirmat screw cam lock cam bolt (x7) (x24) (x8) (x4) #A13210 #A21110 #A80250 #A17400 1-1/2" screw shelf support bolt nail Not Actual Size (x2) (x4) - Page 8 STEP 1 Quick Assembly (x2) (x2) (x2) #A65615 #A21660 #A22620 Proper orientation of CAM LOCK Loosen this screw and separate hinge plate from hinge. 8 ameriwoodhome.com...
- Page 9 STEP 2 Quick Assembly (x2) (x2) (x2) #A65615 #A21660 Proper orientation of CAM LOCK #A22620 Loosen this screw and separate hinge plate from hinge. 9 ameriwoodhome.com...
- Page 10 STEP 3 Quick Assembly (x2) (x4) (x2) #A22620 #A21660 #A13210 Proper orientation of CAM LOCK side A side B 10 ameriwoodhome.com...
- Page 11 STEP 4 Quick Assembly (x4) (x2) (x2) #A21660 Proper orientation of CAM LOCK #A13210 #A22620 side A side B 11 ameriwoodhome.com...
- Page 12 STEP 5 (x8) (x3) #A22610 #A13210 12 ameriwoodhome.com...
- Page 13 STEP 6 (x4) #A22610 13 ameriwoodhome.com...
- Page 14 STEP 7 (x8) #A23030 finished edge up for all parts 14 ameriwoodhome.com...
- Page 15 STEP 8 15 ameriwoodhome.com...
- Page 16 STEP 9 Quick Assembly (x2) (x2) Proper orientation of CAM LOCK #A22620 #A21660 16 ameriwoodhome.com...
- Page 17 STEP 10 Quick Assembly (x4) (x2) (x4) #A22610 #A22620 #A21660 Proper orientation of CAM LOCK 17 ameriwoodhome.com...
- Page 18 STEP 11 unfinished edge unfinished edge 18 ameriwoodhome.com...
- Page 19 STEP 12 (x4) (x2) #A53510 #A12120 Carefully turn the unit onto its top. Attach the kick (K) and rails L&M) to the bottom (D). unfinished edge 19 ameriwoodhome.com...
- Page 20 STEP 13 IMPORTANT! THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT AND MUST BE INSTALLED PROPERLY. (x24) (x6) #A21110 #A12120 Fold back panels as shown. Attached the back panels as shown by nailing straight into the raw edges. Using six screws (5), screw back panels lip to bottom of top (E). Accrue that the unit is square.
- Page 21 STEP 14 (x2) (x4) (x4) #A50415 #A17400 #A65615 21 ameriwoodhome.com...
- Page 22 STEP 15 Attach the doors by sliding the hinge onto the hinge plate and tighten screw (C). screw "C" B&C To Adjust Doors: Up & Down - Loosen screw "A", adjust and retighten. Side to Side - Loosen "C" and tighten "B" will adjust door to middle of unit.
- Page 23 STEP 16 Install an adjustable shelf (G) behind each door as shown. (x8) #A80250 finished edge 23 ameriwoodhome.com...
- Page 24 STEP 17 Insert fireplace insert into opening as shown. Fasten flange of fireplace insert to vertical rails (I&J) with screws (5). You will screw into the groove of the vertical rails (I&J). (x4) #A12120 24 ameriwoodhome.com...
- Page 25 STEP 18 (x1) (x1) #A12120 #A53655 Secure the fireplace insert into the opening by attaching the bracket (13) onto the top surface of the bottom (F). Tighten bracket so it is snug against the fireplace. 25 ameriwoodhome.com...
- Page 26 Maximum Loads This unit has been designed to support the maximum loads shown. Exceeding these load limits could cause sagging, instability, product collapse, and/or serious injury. No CRT (tube type) TV permitted. This item is designed for most flat panel TV's having up to 64" (162.6 CM) diagonal screen size. Warning Label B64357 20 lbs 9.1 kg 95 lbs 43.2 kg 30 lbs 13.6 kg 20 lbs 9.1 kg Apply the warning label to the center of the top, ensure the TV covers the label. You will not be able to remove the label after it is applied to the top. Certificate of Conformity 1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual.
- Page 27 Register your product to receive the following: * New trend details ‐ sneak peek on what's new * Surveys ‐ have a voice within our community * Exclusive deals and discount codes * Quick and easy replacement part service To register your product, visit ameriwoodhome.com Visit your local retailer's website, rate your purchased product and leave us some feedback! We would like to extend a big "Thank You" to all of our customers for taking the time to assemble this Ameriwood Home product, and to give us your valuable feedback. 27 ameriwoodhome.com...
- Page 28 Español Cubierta Delantera Este libro de instrucciones contiene información IMPORTANTE de seguridad. Por favor lea y manténgalo para referencia en el futuro. No Regrese este producto! Comuniquese con nuestro amistoso equipo de servicio al cliente para obtener ayuda. Llamenos al: 1‐800‐489‐3351 (Gratis) Lunes ‐ Viernes 9am ‐ 5pm CST Visitar: www.ameriwoodhome.com PRECAUCION Este mueble puede volcarse y causar graves heridas y/o muerte. Anclar el mueble a un poste de madera en la pared (si esto se requiere). No Permita que los niños monten el mueble. Mantenga los artículos más pesados en los cajones de abajo. Consejos Útiles (página 2) ‐ Abra su artículo en el área donde usted planea utilizarlo para evitar levantar y moverlo menos ‐ Identificar, ordenar y contar las piezas antes de intentar ensamblar ‐ Las clavijas de compresión se golpean con un martillo ‐ Las diapositivas están marcadas con una R (derecha) y L (izquierda) para la colocación correcta ‐ Asegúrese de que siempre este el punto locaizado en la parte superior de bloqueador de leva este volteadohacia borde exterior ‐ Utilizar todos los clavos para el panel de atras y distribuirlos por igual ‐ El panel de atras debe utilizarse para asegurarse de que la unidad quede fija y firme ‐ No use quimicas fuertes ni limpiadores abrasivos en este articulo ‐ Nunca empuje, tire ni arrastre los muebles Antes de Que Empieces (página 3) ‐Lea cuidadosamente cada paso y siga el orden correcto ‐Separar y contar todas sus piezas y hardware ‐Dése suficiente espacio para el proceso de ensamble ‐Tenga las siguientes herramientas: destornillador de cabeza plana, #2 cabeza Phillips Destornillador y martillo ‐Precaución: Si usa un taladro electrónico o un destornillador eléctrico para atornillar, por favor asegúrese que deje de atornillar cuando el tonillos este apretado. Fallar hacer esto puede causar barrer el tornillo. Sistema de fijar el bloqueo de leva (página 3) Esta sistema de fijar el bloqueo de leva sera usado en todo el proceso ensamble. ...
- Page 29 Español Páginas 8 y 9 Afloje este tornillo y separe la pala y la bisagra. Página 19 Gire con cuidado la unidad hacia la parte de arriba. Pegue el zócalo (K) y los rieles (L y M) a la parte de abajo (D). Página 20 ¡IMPORTANTE! EL PANEL TRASERO ES UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y DEBE INSTALARSE CORRECTAMENTE Doble los paneles traseros como se muestra. Fije los paneles traseros como se muestra, clavándolos directamente en los bordes. Usando seis tornillos (5), atornille el borde de los paneles traseros abajo de la parte superior (E). Recuerde que la unidad es cuadrada. La distancia de esquina a esquina debe ser igual. Esta sección se atornilla en la parte superior. Esta sección se clavará en los bordes. La distancia de esquina a esquina debe ser igual. Asegúrese de que el borde del panel trasero esté a ras con el borde inferior de la parte de abajo. Página 22 Fije las puertas deslizando la bisagra sobre la pala de bisagras y apriete el tornillo (C). Para ajustar las puertas: Arriba y abajo ‐ Afloje el tornillo "A", ajuste y vuelva a apretar. De lado a lado ‐ Afloje "C" y apriete "B", eso ajustará la puerta a la parte media de la unidad. Afloje "B" y apriete "C", eso ajustará la puerta a la parte de afuera de la unidad. Página 23 Instale un estante ajustable (G) detrás de cada puerta como se muestra. Página 24 Inserte la pieza de la chimenea en la abertura como se muestra. Sujete la orilla de la pieza de la chimenea a los rieles verticales (I y J) con tornillos (5). Debe atornillar en la ranura de los rieles verticales (I y J). Página 25 Asegure la pieza de la chimenea en la abertura fijando el soporte (13) en la superficie superior de la parte de abajo (F). Apriete el soporte para que quede ajustado contra la chimenea.
- Page 30 Español Página 26 Esta unidad fue diseñada para soportar las cargas máximas indicadas. Exceder estos límites de carga podría causar pandeo, inestabilidad, colapso del producto o lesiones graves. No se permiten televisiones CRT (de tubo de rayos catódicos). Este artículo está diseñado para la mayoría de las televisiones de pantalla plana con una diagonal de pantalla de hasta 64" (162,6 cm). Pegue la etiqueta de advertencia en el centro de la parte superior, asegúrese de que la televisión cubra la etiqueta. No podrá quitar la etiqueta después de pegarla en la parte superior. Página 27 Registre su producto para recibir lo siguiente: * Detalles de nuevas tendencias ‐ Vistazo a lo nuevo * Encuestas ‐ alec su voz entre su comunidad * Códigos de ofertas y descuentos exclusivos * Fácil y rápido servicio de partes de remplace Para registrar su producto, visite ameriwoodhome.com Clasificasión de 5 estrellas Visite el sitio web de su tienda local, califique su comprado y denos sus comentarios! Nos gustaría enviar un gran "Agradecimiento" a todos nuestros clientes por tomarse el tiempo de ensamblar este producto de Ameriwood Home, y por darnos sus valiosos comentarios. Gracias 30 ameriwoodhome.com...
- Page 31 Français Couverture Avant CE LIVRET D'INSTRUCTION CONTIENT DES INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ. VEUILLEZ LIRE ET GARDER POUR UNE RÉFÉRENCE FUTURE Ne retournez pas ce produit! Contactez notre équipe de service à la clientèle amicale d'abord pour obtenir de l'aide. Appelez‐nous: 1‐800‐489‐3351 (sans frais) du Lundi au Vendredi de 9h à 17h Heure Centrale Visitez: www.ameriwoodhome.com ATTENTION Le meuble peut basculer et causer des blessures graves ou la mort. Ancrer le meuble à une planche murale dans le mur (si indiqué). Ne laissez pas les enfants grimper sur le meuble. Placez les articles lourds sur les étagères ou dans les tiroirs inférieurs. Astuces Utiles (page 2) ‐Ouvrez votre article dans la zone que vous prévoyez de le garder pour moins de levage lourd ‐Identifier, trier et compter les pièces avant d'essayer d'assembler ‐Les goujons de compression sont taraudés avec un Marteau ‐Les glissières sont marquées d'un R (droit) et d'un L (gauche) pour un bon placement ‐Assurez‐vous toujours de faire face la pointe situé sur le haut de la Serrure de Came vers le bord extérieur ‐Utiliser tous les clous fournis pour le panneau arrière et les répartir également ‐Le panneau arrière doit être utilisé pour vous assurer que votre appareil est robuste ‐N'utilisez pas de produits chimiques agressifs ou de nettoyants abrasifs sur cet appareil ‐Ne jamais pousser, tirer, ou faire glisser votre meuble Avant de Commencer (page 3) ‐Lisez attentivement chaque étape et suivez le bon ordre ‐Séparez et comptez toutes vos pièces et matériaux ‐Donnez‐vous suffisamment de place pour l'assemblage ‐Avoir les outils suivants: tournevis à tête plate, #2 tournevis Phillips, et Marteau ‐Attention: Si vous utilisez une perceuse électrique ou un tournevis électrique pour visser, veillez à ralentir et arrêter lorsque la vis est bien serrée. Le non‐respect de cette consigne peut endommager la vis. Système de Fixation de Came (page 3) Ce Système de Fixation de Came sera utilisé tout au long de l'assemblage 31 ...
- Page 32 Français Pages 8 et 9 Desserrez cette vis et séparez la plaque de charnière de celle‐ci. Page 19 Placez délicatement l'appareil sur sa partie supérieure. Fixez le pied (K) et les rails (L&M) au fond (D). Page 20 IMPORTANT! LE PANNEAU ARRIÈRE REPRÉSENTE UNE PIÈCE STRUCTURELLE DE L'APPAREIL ET DOIT ÊTRE INSTALLÉ CORRECTEMENT. Repliez les panneaux arrière tels qu'illustrés. Fixez les panneaux arrière comme indiqué en clouant directement dans les bords bruts. À l'aide de six vis (5), vissez la lèvre arrière des panneaux arrière sur la partie inférieure de la partie supérieure (E). Assurez‐vous que l'appareil est d'équerre. La distance d'un coin à l'autre doit être égale. Cette section sera vissée dans la partie supérieure. Cette section sera clouée sur les bords bruts. La distance d'un coin à l'autre doit être égale. Assurez‐vous que le bord du panneau arrière est à fleur avec le bord inférieur du fond. Page 22 Fixez les portes en glissant la charnière sur sa plaque et serrez la vis (C). Pour ajuster les portes : En haut et en bas ‐‐ Desserrez la vis « A », réglez et resserrez. Desserrez « C » et serrez « B » pour ajuster la porte au centre de l'appareil. Desserrez « B » et serrez « C » pour ajuster la porte à l'extérieur de l'appareil. Page 23 Installez une tablette ajustable (G) derrière chaque porte, tel qu'illustré. Page 24 Insérez le foyer dans l'ouverture, tel qu'illustré. Fixez la bride du foyer encastrable aux rails verticaux (I&J) avec des vis (5). Vous visserez dans la rainure des rails verticaux (I&J). Page 25 Fixez le foyer encastrable dans l'ouverture en fixant le support (13) sur la surface supérieure du fond (F). Serrez le support de façon à ce qu'il soit bien en place contre celui‐ci.
- Page 33 Français Page 26 Cet appareil a été conçu pour supporter les charges maximales indiquées. Le dépassement de ces limites de charge peut provoquer un affaissement, une instabilité, un effondrement du produit ou des blessures graves. Aucun téléviseur à tube cathodique (CRT) n'est autorisé. Cet article est conçu pour la plupart des téléviseurs à écran plat ayant une diagonale d'écran allant jusqu'à 64 » (162,6 CM). Appliquez l'étiquette d'avertissement au centre de la partie supérieure, assurez‐vous que le téléviseur recouvre l'étiquette. Vous ne pourrez plus retirer l'étiquette une fois qu'elle aura été appliquée sur la partie supérieure. Page 27 Enregistrez votre produit pour recevoir les éléments suivantes: * Détails sur les nouvelles tendances ‐ un aperçu sur les nouveautés * Sondages ‐ avoir une voix au sein de notre communauté * Offres exclusives et codes promo * Service de pièces de rechange rapide et facile Pour enregistrer votre produit, visitez ameriwoodhome.com 5 Étoiles Visitez le site Web de votre détaillant local, évaluez votre produit acheté et laissez‐nous quelques commentaires ! Nous tenons à offrir un grand "Merci" à tous nos clients pour avoir pris le temps d'assembler ce produit "Ameriwood Home", et de nous donner vos commentaires précieux. Merci 33 ameriwoodhome.com...
