Revision 2015-05-07
Version 2
BETRIEBSANLEITUNG
USER'S MANUAL
Installation von
Sat-Anlagen:
Goobay LNBs
(Low Noise Block Converters)
Artikelnummer
Beschreibung
Item number
Descrption
67163
Monoblock Twin LNB (NO NAME)
67175
Monoblock Single LNB
67176
Monoblock Quad LNB (NO NAME)
67269 / 67321
Universal Single LNB
67270 / 67322
Universal Twin LNB
67271 / 67324
Universal Quattro LNB
67272 / 67323
Universal Quad LNB
67273 / 67325

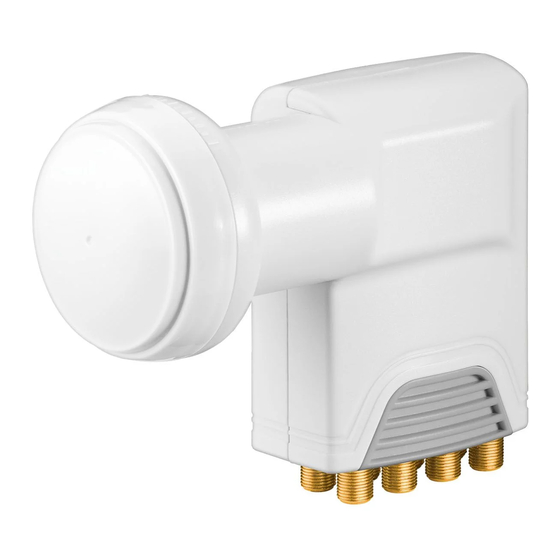

Universal Octo LNB
Advertisement
Chapters
Table of Contents
Related Manuals for Goobay Universal Octo LNB
Summary of Contents for Goobay Universal Octo LNB
- Page 1 67176 Monoblock Quad LNB (NO NAME) 67269 / 67321 Universal Single LNB 67270 / 67322 Universal Twin LNB 67271 / 67324 Universal Quattro LNB 67272 / 67323 Universal Quad LNB 67273 / 67325 Universal Octo LNB Revision 2015-05-07 Version 2...
-
Page 2: Table Of Contents
Betriebsanleitung DEUTSCH DEUTSCH ..........2 ENGLISH ..........22 Inhaltsverzeichnis 1 Sicherheitshinweise ..........4 Allgemeines ..........4 1.2 Benutzergruppen ..........5 1.3 Warnstufen ............6 2 Beschreibung und Funktion ........7 2.1 Grafische Darstellung ....... 7 Lieferumfang ..........8 3 Bestimmungsgemäßer Gebrauch ......9 4 Anschluss und Installation ........ - Page 3 4.4.1 Anbringen am SAT-Spiegel ......13 4.4.2 Anschluss aller Komponenten ....15 4.4.3 Ausrichten des SAT-Spiegels ....15 5 P flege, Wartung, Lagerung und Transport .... 16 6 Problembehebung ..........17 7 T echnische Daten ..........18 8 Gewährleistung und Haftung ......... 19 9 Entsorgungshinweise ..........
-
Page 4: Sicherheitshinweise
Betriebsanleitung 1 Sicherheitshinweise 1.1 Allgemeines • Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfältig vor Benutzung. Diese ist Bestandteil des Produkts. • Beachten Sie die Sicherheitshinweise in Produktdo- kumentation, auf Produkt und Zubehör, sowie auf der Verpackung. • Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand. -
Page 5: Benutzergruppen
Verletzungsgefahr durch Schneiden • Kinder können sich an Verpackungen schneiden. >> Kleinteile und Verpackungen gegen unbeabsichtig- te Benutzung sichern. Gefahr durch ungeeignete Produktzusammen- stellung >> Nennspannung, Netzspannung und Frequenz von P rodukt und Stromnetz vergleichen. Diese müssen identisch sein oder innerhalb der vorgegebenen Parameter liegen. Gefahr durch ungeeignete Umgebungsbedingungen •... -
Page 6: Warnstufen
Betriebsanleitung 1.3 Warnstufen Arbeitsschritt Benutzergruppe Anschluss, Endverbraucher und Benutzer mit Ausrichten, elektrotechnischen Grundkenntnissen Installation, >> Von Kindern und Personen mit Pflege, Lage- eingeschränkten geistigen und motorischen Fähigkeiten fernhal- rung, Transport, Entsorgung ten und gegen Benutzung sichern! Demontage, Geschulte Elektro-Fachgeschäfte Wartung, >> spezielle Sicherheitsmaßnahmen, Reparatur Fachwissen und Werkzeuge nötig! Tab. -
Page 7: Beschreibung Und Funktion
2 Beschreibung und Funktion LNBs dienen dem Empfang von Satellitensignalen im Heimbereich wie z.B. Rundfunk und Fernsehen. Je nach Ausführung können 1 bis 2 Satellitensignale von 1-8 Teilnehmern empfangen werden. LNBs werden am Satellitenspiegel montiert und direkt oder indirekt an einen oder mehrere Satelliten-Receiver angeschlossen. Abgesehen von der Benutzung von Single-LNBs müssen verwendete SAT-Receiver über das DiSEqC-Signal (1.0 oder höher) verfügen, um zwischen den Satelliten umschalten zu können. -
Page 8: Lieferumfang
Monoblock Single LNB 67176 Monoblock Quad LNB (NO NAME) 67269 / 67321 Universal Single LNB 67270 / 67322 Universal Twin LNB 67271 / 67324 Universal Quattro LNB 67272 / 67323 Universal Quad LNB 67273 / 67325 Universal Octo LNB Tab. 3: Lieferumfang... -
Page 9: Bestimmungsgemäßer Gebrauch
3 Bestimmungsgemäßer Gebrauch Eine andere Verwendung als in Kapitel Beschreibung und Funktion beschrieben, ist nicht zugelassen. Das Nicht- beachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und Sachen führen. 4 Anschluss und Installation 4.1 Vorbereitung Vollständigkeit und Unversehrtheit prüfen >>... -
Page 10: Installationsbeispiele
Betriebsanleitung 4.3 Installationsbeispiele 4.3.1 1 Satellit, 1 Teilnehmer (Universal Single LNBs) Verbinden Sie den Ausgang des Universal Single LNBs mit dem Eingang Ihres SAT-Receivers. Fig. 1: 4.3.1 1 Satellit, 1 Teilnehmer (Universal Single LNBs) 4.3.2 1 Satellit, 2 Teilnehmer (Universal Twin LNBs) Verbinden Sie jeden Ausgang des Universal Twin... -
Page 11: Satellit, 8 Teilnehmer
Ein Multischalter ist im LNB integriert, dieser ist per externem Multischalter erweiterbar. Siehe auch: „4.3.4 1 Satellit, 8 Teilnehmer“ 4.3.4 1 Satellit, 8 Teilnehmer (Universal Octo LNBs) Verbinden Sie jeden Ausgang des Universal Octo LNBs mit jeweils einem SAT-Receiver. Ein Multischalter ist im LNB integriert, dieser ist per externem Multischalter erweiterbar. -
Page 12: Satelliten, 1 Teilnehmer
Betriebsanleitung 3. Verbinden Sie die Ausgänge des Multischalters mit den Eingängen der SAT-Receiver. 4.3.6 2 Satelliten, 1 Teilnehmer (Monoblock Single LNBs) Verbinden Sie den Ausgang des Monoblock Single LNBs mit dem Eingang des SAT-Receivers. SAT-Receiver müssen über das DiSEqC-Signal (1.0 oder höher) verfügen, um zwischen den Satelliten umschalten zu können. -
Page 13: Satelliten, 4 Teilnehmer
4.3.8 2 Satelliten, 4 Teilnehmer (Monoblock Quad LNBs) Verbinden Sie jeden Ausgang des Monoblock Quad LNBs mit einem SAT-Receiver. SAT-Receiver müssen über das DiSEqC-Signal (1.0 oder höher) verfügen, um zwischen den Satelliten umschalten zu können. Fig. 8: 4.3.8 2 Satelliten, 4 Teilnehmer (Monoblock Quad LNBs) 4.4 Installation 4.4.1 Anbringen am SAT-Spiegel... - Page 14 Betriebsanleitung 1. Verbinden Sie alle vorhandenen Ausgänge des LNBs mit einem SAT-Koaxialkabel, welches zum SAT-Recei- ver oder Multischalter führt. Nicht benutzte LNB-Ausgänge sollten gegen schlechtes Wetter bspw. durch eine Abdeckkappe geschützt werden. Ist das SAT-Koaxialkabel bereits bis zum SAT-Spiegel verlegt, muss die Kabelmontage nach der LNB-Montage erfolgen.
-
Page 15: Anschluss Aller Komponenten
4.4.2 Anschluss aller Komponenten Siehe „4.3 Installationsbeispiele“. 4.4.3 Ausrichten des SAT-Spiegels • Einige SAT-Receiver bieten eine Signalpegelanzeige, die bei der Ausrichtung benutzt werden kann. Diese ist allerdings sehr träge. Alternativ kann ein Kompass oder SAT-Finder verwendet werden. 1. >> S AT-Receiver und Fernseher einschalten. 2. >> Beliebigen Sendeplatz aus der Programmliste des S AT-Receivers aufrufen. 3. -
Page 16: Flege, Wartung, Lagerung Und Transport
Betriebsanleitung Azimut Elevation Satellit (horizontale Ausrichtung) (vertikale Ausrichtung) Astra 1A 4-19,2° Ost 28-36° Tab. 5: Ausrichten des SAT-Spiegels Mehr Informationen zum Ausrichten des SAT-Spiegels finden Sie in der Betriebsanleitung Ihres SAT-Spiegels oder SAT-Finders. 5 P flege, Wartung, Lagerung und Transport Verletzungsgefahr durch Stolpern und Sturz • Ungünstig platzierte bzw. installierte Produkte und Kabelver- bindungen können Personen verletzen. -
Page 17: Problembehebung
• D as Produkt ist wartungsfrei. • R einigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen k ann das Reinigungstuch leicht mit Wasser ange- feuchtet werden. Achten Sie dabei auf stromführende L eitungen. Setzen Sie keine Reinigungsmittel oder Chemikalien ein, da dies das Material angreifen kann. Es darf keine Feuchtigkeit in das Produktinnere gelangen. -
Page 18: Echnische Daten
Betriebsanleitung 7 Technische Daten Artikel 67163 Empfangsbereich 10,7 ~ 11,7 GHz Low Band Empfangsbereich 11,7 ~ 12,75 GHz High Band L.O. Frequenz Low Band 9,75 GHz L.O. Frequenz High Band 10,6 GHz IF output Low Band 950 ~ 1950 MHz IF output High Band 1100 ~ 2150 MHz Schaltposition A... -
Page 19: Gewährleistung Und Haftung
Artikel 67273 Empfangsbereich 10,7 ~ 11,7 GHz Low Band Empfangsbereich 11,7 ~ 12,75 GHz High Band L.O. Frequenz Low Band 9,75 GHz L.O. Frequenz High Band 10,6 GHz IF output Low Band 950 ~ 1950 MHz IF output High Band 1100 ~ 2150 MHz Rauschmaß... -
Page 20: Entsorgungshinweise
Betriebsanleitung • Falls ein Fehler oder Defekt an Ihrem Gerät festge- stellt wer den sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnach w eis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten.Sie er leichtern unseren Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben –... -
Page 21: Eg-Konformitätserklärung
Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. WEEE Richtlinie 2 012/19/EU WEEE Nr. 82898622 10 EG-Konformitätserklärung Mit dem CE Zeichen erklärt Goobay , eine ® registrierte Marke der Wentronic GmbH, dass das Gerät die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. - Page 22 User‘s Manual ENGLISH DEUTSCH ..........2 ENGLISH ..........22 Table of Content 1 Safety Instructions ..........24 General Notes ..........24 User Groups ..........25 Warning Levels ........... 26 2 D escription and Function ........26 2.1 Graphic Diagram ........26 2.2 Scope of Delivery ........
- Page 23 4.4.2 Connecting all components ....... 35 4.4.3 Aligning the satellite dish ......35 5 Care, maintenance, storage and transport ... 37 6 Troubleshooting ............. 38 7 S pecifications ............38 8 Warranty and Liability ..........40 9 D isposal Instructions ..........41 10 E C Declaration ............
-
Page 24: Safety Instructions
User‘s Manual 1 Safety Instructions 1.1 General Notes • Read the including product documentation completely and carefully before use. It is part of the product. • Attend to the safety instructions in product documen- ta tion, on product and accessories, such as on the package. •... -
Page 25: User Groups
Risk of improper product combination >> Compare nominal voltage, supply voltage and frequency of product and supply network. These must be identical or within the prescribed parame- ters. Risk due to inappropriate environmental conditions • Extreme conditions can damage or destroy the product. -
Page 26: Warning Levels
User‘s Manual 1.3 Warning Levels Warnings against hazards that will result directly in serious injuries or death in case of non-observance. Warnings against hazards that may result in serious injuries or death in case of nonobservance. Warnings against hazards that may result in injuries in case of non-observance. - Page 27 67175 67176 67269 / 67321 67270 / 67322 67271 / 67324 67272 / 67323 67273 / 67325 Tab. 10: Graphic Diagram...
-
Page 28: Scope Of Delivery
67271 / 67324 Universal Quattro LNB 67272 / 67323 Universal Quad LNB 67273 / 67325 Universal Octo LNB Tab. 11: Scope of Delivery 3 Intended Use We do not permit using the device in other ways like described in chapter Description and Function. Not at- tending to these regulations and safety instructions might cause fatal accidents, injuries, and damages to persons and property. -
Page 29: Installing And Operating
>> Compare voltage ranges, frequency ranges and ports of all used products. These must match or be w ithin the specified range. 4.2 Installing and Operating The following types must be distinguished for correct installation. • 1 satellite position for one or more participants •... -
Page 30: Satellite, 2 Participants
User‘s Manual 4.3.2 1 satellite, 2 participants (Universal Twin LNBs) Connect each output of the Universal Twin LNB to a satellite receiver. Fig. 2: 4.3.2 1 satellite, 2 participants (Universal Twin LNBs) 4.3.3 1 satellite, 4 participants (Universal Quad LNBs) Connect each output of the Universal Quad LNB to a seperate satellite receiver. -
Page 31: Satellite, 8 Participants
1 satellite, more than 4 participants (Universal Quattro LNBs) Connect the 4 outputs of the Universal Quattro LNB or the 8 outputs of the Universal Octo LNB to the inputs of the multi switch. Mind correct matching the inputs and outputs of LNB and multi switch. -
Page 32: Satellites, 1 Participants
User‘s Manual 4.3.6 2 satellites, 1 participants (Monoblock Single LNBs) Connect the output of the Monoblock Single LNB to the input of the satellite receiver. Satellite receivers must support the DiSEqC signal (1.0 or later), to be able to switch between the satellites. Fig. -
Page 33: Satellites, 4 Participants
4.3.8 2 satellites, 4 participants (Monoblock Quad LNBs) Connect each output of the Monoblock Quad LNB to a satelli- te receiver. Satellite receivers must support the DiSEqC signal (1.0 or later), to be able to switch between the satellites. Fig. 8: 4.3.8 2 satellites, 4 participants (Monoblock Quad LNBs) -
Page 34: Installing
User‘s Manual 4.4 Installing 4.4.1 Assembling to satellite dish Risk of injury from tripping and falling • Unfavourable placed or installed products and cable connections can hurt people. >> Place, install and transport product, product parts and accesso- ries safely. >>... -
Page 35: Connecting All Components
2. Open the LNB holder at the satellite d ish with fitting tools and remove the losen half. 3. Assemble the LNB with coaxial connection downwards and with receiver towards satellite dish. 4. Tighten the losen half to clamp and fix the LNB. 5. Fix the satellite coaxial cable if necessary. - Page 36 User‘s Manual 3. >> Move the satellite dish slowly. >> Use the scale on the satellite dish. Fig. 10: Aligning the satellite dish Caused to different locations in Germany, we show a bandwidth instead of an angle in the following table. Azimuth Elevation Satellite...
-
Page 37: Care, Maintenance, Storage And Transport
5 Care, maintenance, storage and transport Risk of injury from tripping and falling • Unfavourable placed or installed products and cable connections can hurt people. >> Place, install and transport product, product parts and acces- sories safely. >> Secure the working place when working at height, if necessary let a second person help you. -
Page 38: Troubleshooting
User‘s Manual 6 Troubleshooting Problem Help >> Connect all devices correctly. The product >> Switch on all devices. does not work. >> Check all cable connections. >> See „4.3 Installation samples“. >> See „4.4.3 Aligning the satellite Signal reception dish“. is bad. - Page 39 Reception range 11.7 ~ 12.75 GHz High Band L.O. Frequency Low Band 9.75 GHz L.O. Frequency High Band 10.6 GHz IF output Low Band 950 ~ 1950 MHz IF output High Band 1100 ~ 2150 MHz Switching position Front side Switching position (1) ASTRA Switching position (2) HOTBIRD...
-
Page 40: Warranty And Liability
User‘s Manual L.O. Frequency Low Band 9.75 GHz L.O. Frequency High Band 10.6 GHz IF output Low Band 950 ~ 1950 MHz IF output High Band 1100 ~ 2150 MHz Tab. 16: Specifications 8 Warranty and Liability • The producer grants a 2 years warranty to a new device. -
Page 41: Isposal Instructions
WEEE Directive: 2012/19/EU WEEE No: 82898622 10 EC Declaration With CE sign, Goobay , a registered trademark ® of Wentronic GmbH ensures, that the device complies to the essential requirements of the European directives and regulations. - Page 42 User‘s Manual...
- Page 44 BETRIEBSANLEITUNG USER‘S MANUAL Goobay ® by Wentronic GmbH Pillmannstraße 12 38112 Braunschweig Germany Made in China. Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de Web: www.mygoobay.de *(0,14 € pro Minute aus dem deutschen Festnetz. Maximal 0,42 € pro Minute aus dem Mobilfunknetz.)
