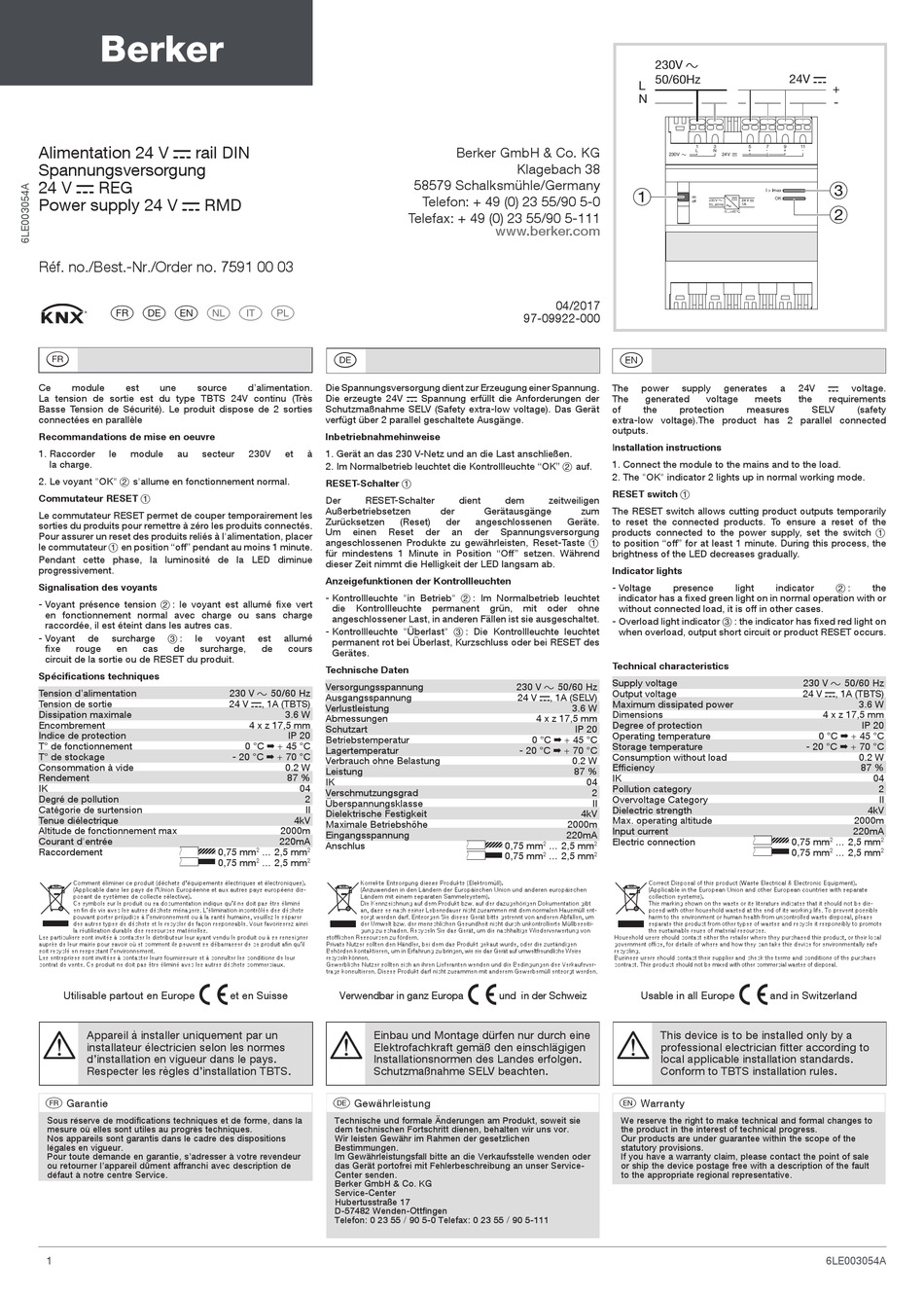

Berker 7591 00 03 Manual

Alimentation 24 V s rail DIN
Spannungsversorgung
24 V s REG
Power supply 24 V s RMD
Réf. no./Best.-Nr./Order no. 7591 00 03
a e z i y m
A
Ce module est une source
La tension de sortie est du type TBTS 24V continu (Très
Basse Tension de Sécurité). Le produit dispose de 2 sorties
connectées en parallèle
Recommandations de mise en oeuvre
1. Raccorder le module au secteur
la charge.
2. Le voyant "OK" 2 s'allume en fonctionnement normal.
Commutateur RESET 1
Le commutateur RESET permet de couper temporairement les
sorties du produits pour remettre à zéro les produits connectés.
Pour assurer un reset des produits reliés à l'alimentation, placer
le commutateur 1 en position "off" pendant au moins 1 minute.
Pendant cette phase, la luminosité de la LED diminue
progressivement.
Signalisation des voyants
- Voyant présence tension 2 : le voyant est allumé fixe vert
en fonctionnement normal avec charge ou sans charge
raccordée, il est éteint dans les autres cas.
- Voyant de surcharge 3 : le
fixe rouge en cas de surcharge,
circuit de la sortie ou de RESET du produit.
Spécifications techniques
Tension d'alimentation
Tension de sortie
Dissipation maximale
Encombrement
Indice de protection
T° de fonctionnement
T° de stockage
Consommation à vide
Rendement
IK
Degré de pollution
Catégorie de surtension
Tenue diélectrique
Altitude de fonctionnement max
Courant d'entrée
Raccordement
Comment éliminer ce produit (déchets d'équipements électriques et électroniques).
(Applicable dans les pays de l'Union Européenne et aux autres pays européens dis-
posant de systèmes de collecte sélective).
Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé
en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets
pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer
des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi
la réutilisation durable des ressources matérielles.
Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner
auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il
soit recyclé en respectant l'environnement.
Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur
contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.
å
Utilisable partout en Europe
Appareil à installer uniquement par un
installateur électricien selon les normes
d'installation en vigueur dans le pays.
Respecter les règles d'installation TBTS.
a Garantie
Sous réserve de modifications techniques et de forme, dans la
mesure où elles sont utiles au progrès techniques.
Nos appareils sont garantis dans le cadre des dispositions
légales en vigueur.
Pour toute demande en garantie, s'adresser à votre revendeur
ou retourner l'appareil dûment affranchi avec description de
défaut à notre centre Service.
1
E
d'alimentation. Die Spannungsversorgung dient zur Erzeugung einer Spannung.
Die erzeugte 24V s Spannung erfüllt die Anforderungen der
Schutzmaßnahme SELV (Safety extra-low voltage). Das Gerät
verfügt über 2 parallel geschaltete Ausgänge.
Inbetriebnahmehinweise
230V et à 1. G erät an das 230 V-Netz und an die Last anschließen.
2. I m Normalbetrieb leuchtet die Kontrollleuchte "OK" 2 auf.
RESET-Schalter 1
Der RESET-Schalter
Außerbetriebsetzen
Zurücksetzen
Um einen Reset
angeschlossenen Produkte zu gewährleisten, Reset-Taste 1
für mindestens 1 Minute in Position "Off'' setzen. Während
dieser Zeit nimmt die Helligkeit der LED langsam ab.
Anzeigefunktionen der Kontrollleuchten
- Kontrollleuchte "in Betrieb" 2 : Im Normalbetrieb leuchtet
die Kontrollleuchte
angeschlossener Last, in anderen Fällen ist sie ausgeschaltet.
- Kontrollleuchte "Überlast" 3 : Die Kontrollleuchte leuchtet
voyant est allumé
permanent rot bei Überlast, Kurzschluss oder bei RESET des
de cours
Gerätes.
Technische Daten
Versorgungsspannung
230 V v 50/60 Hz
Ausgangsspannung
24 V s, 1A (TBTS)
Verlustleistung
3.6 W
Abmessungen
4 x z 17,5 mm
Schutzart
IP 20
Betriebstemperatur
0 °C ➡ + 45 °C
Lagertemperatur
- 20 °C ➡ + 70 °C
Verbrauch ohne Belastung
0.2 W
Leistung
87 %
IK
04
Verschmutzungsgrad
2
Überspannungsklasse
II
Dielektrische Festigkeit
4kV
Maximale Betriebshöhe
2000m
Eingangsspannung
220mA
Anschlus
0,75 mm ... 2,5 mm
2 2
0,75 mm ... 2,5 mm
2 2
Korrekte Entsorgung dieses Produkts (Elektromüll).
(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen
Ländern mit einem separaten Sammelsystem).
Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Dokumentation gibt
an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Hausmüll ent-
sorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um
der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseiti-
gung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von
stofflichen Ressourcen zu fördern.
Private Nutzer sollten den Händler, bei dem das Produkt gekaut wurde, oder die zuständigen
Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise
recyceln können.
Gewerbliche Nutzer sollten sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsver-
trags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.
et en Suisse Verwendbar in ganz Europa
Einbau und Montage dürfen nur durch eine
Elektrofachkraft gemäß den einschlägigen
Installationsnormen des Landes erfolgen.
Schutzmaßnahme SELV beachten.
e Gewährleistung
Technische und formale Änderungen am Produkt, soweit sie
dem technischen Fortschritt dienen, behalten wir uns vor.
Wir leisten Gewähr im Rahmen der gesetzlichen
Bestimmungen.
Im Gewährleistungsfall bitte an die Verkaufsstelle wenden oder
das Gerät portofrei mit Fehlerbeschreibung an unser Service-
Center senden.
Berker GmbH & Co. KG
Service-Center
Hubertusstraße 17
D-57482 Wenden-Ottfingen
Telefon: 0 23 55 / 90 5-0 Telefax: 0 23 55 / 90 5-111
Berker GmbH & Co. KG
Klagebach 38
58579 Schalksmühle/Germany
Telefon: + 49 (0) 23 55/90 5-0
Telefax: + 49 (0) 23 55/90 5-111
www.berker.com
04/2017
97-09922-000
dient dem zeitweiligen
der Gerätausgänge
(Reset) der angeschlossenen Geräte.
der an der Spannungsversorgung
permanent grün, mit oder
230 V v 50/60 Hz
24 V s, 1A (SELV)
3.6 W
4 x z 17,5 mm
0 °C ➡ + 45 °C
- 20 °C ➡ + 70 °C
0.2 W
87 %
2000m
220mA
0,75 mm 2 ... 2,5 mm
0,75 mm ... 2,5 mm
2
å
und in der Schweiz
230V v
50/60Hz
L
N
1 3 5
L N +
230 V v 24 V s
on
s
24 V s
off
1A
Z
The power supply generates a 24V s
The generated voltage
of the protection measures
extra-low voltage).The product has 2 parallel connected
outputs.

Installation instructions

1. Connect the module to the mains and to the load.
2. T he "OK" indicator 2 lights up in normal working mode.

RESET switch 1

zum The RESET switch allows cutting product outputs temporarily
to reset the connected products. To ensure a reset of the
products connected to the power supply, set the switch 1
to position "off" for at least 1 minute. During this process, the
brightness of the LED decreases gradually.

Indicator lights

- Voltage presence light
indicator has a fixed green light on in normal operation with or
ohne without connected load, it is off in other cases.
- Overload light indicator 3 : the indicator has fixed red light on
when overload, output short circuit or product RESET occurs.

Technical characteristics

Supply voltage
Output voltage
Maximum dissipated power
Dimensions
Degree of protection
IP 20
Operating temperature
Storage temperature
Consumption without load
Efficiency
IK
04
Pollution category
2
Overvoltage Category
II
Dielectric strength
4kV
Max. operating altitude
Input current
Electric connection
2
2
Correct Disposal of this product (Waste Electrical & Electronic Equipment).
(Applicable in the European Union and other European countries with separate
collection systems).
This marking shown on the waste or its literature indicates that it should not be dis-
posed with other household wasted at the end of its working life. To prevent possible
harm to the environment or human health from uncontrolled waste disposal, please
separate this product from other types of wastes and recycle it responsibly to promote
the sustainable reuse of material resources.
Household users should contact either the retailer where they purchased this product, or their local
government office, for details of where and how they can take this device for environmentally safe
recycling.
Business users should contact their supplier and check the terms and conditions of the purchase
contract. This product should not be mixed with other commercial wastes of disposal.
å
Usable in all Europe
This device is to be installed only by a
professional electrician fitter according to
local applicable installation standards.

Conform to TBTS installation rules.

z

Warranty

We reserve the right to make technical and formal changes to
the product in the interest of technical progress.
Our products are under guarantee within the scope of the
statutory provisions.
If you have a warranty claim, please contact the point of sale
or ship the device postage free with a description of the fault
to the appropriate regional representative.
24V s
+
-
7 9 11
- + -
voltage.
meets the requirements
SELV (safety
indicator 2 : the
230 V v 50/60 Hz
24 V s, 1A (TBTS)
3.6 W
4 x z 17,5 mm
IP 20
0 °C ➡ + 45 °C
- 20 °C ➡ + 70 °C
0.2 W
87 %
04
2
II
4kV
2000m
220mA
0,75 mm 2 ... 2,5 mm 2
0,75 mm ... 2,5 mm
2 2
and in Switzerland
6LE003054A
