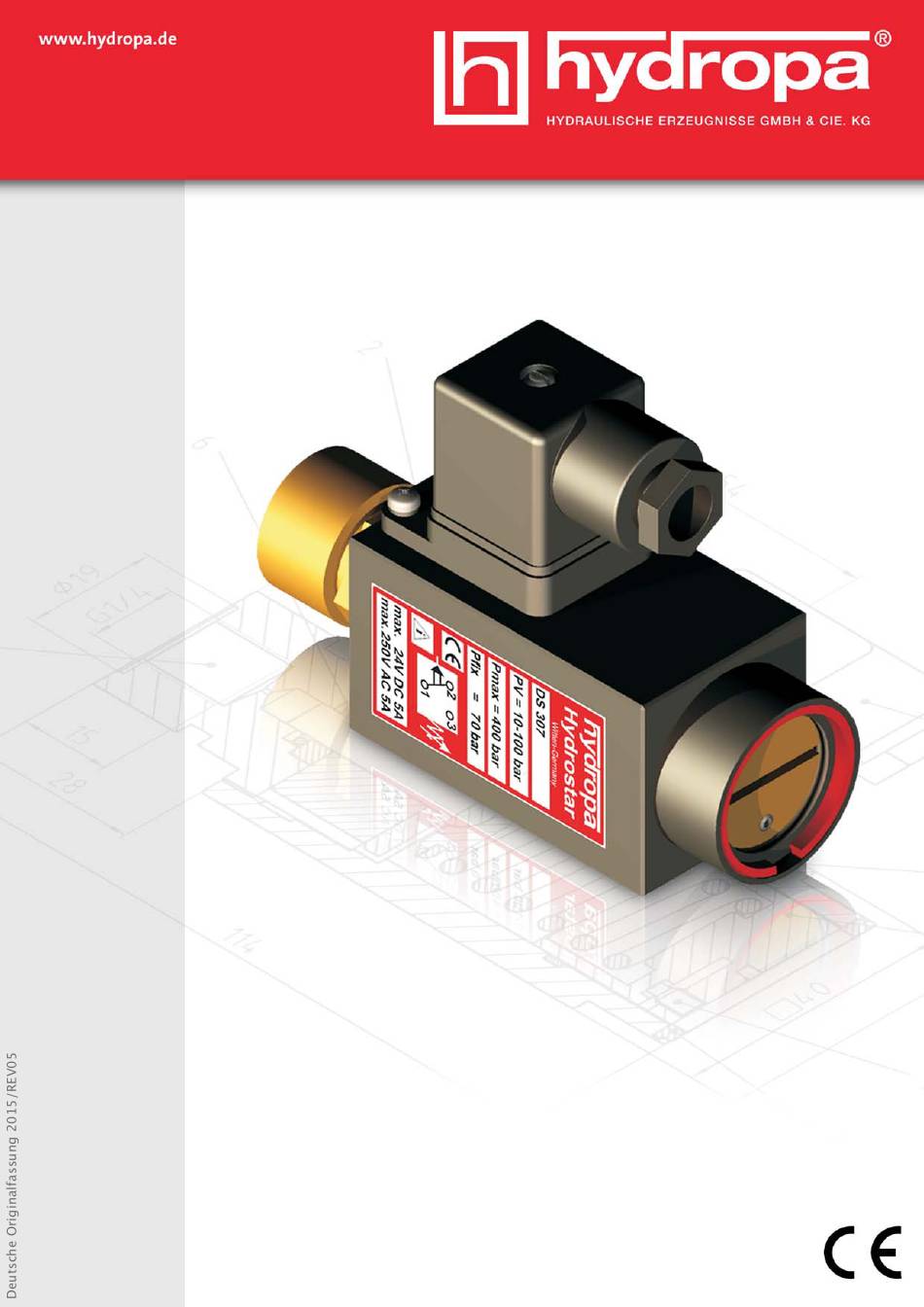

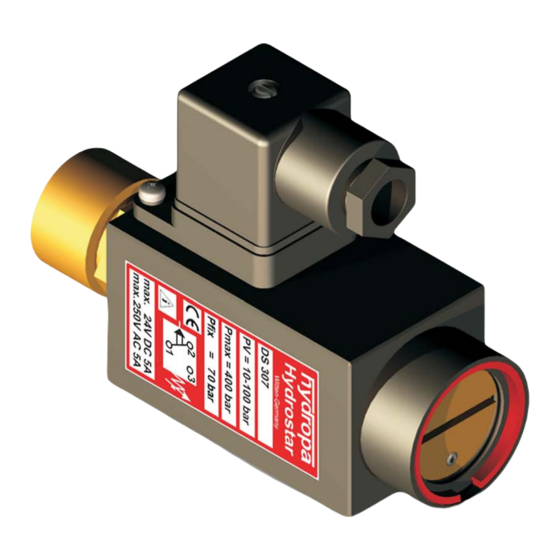

- Page 1 1302-0001-39/17 KOLBENDRUCKSCHALTER DS-307 / DS-302...
-
Page 2: Table Of Contents
Maschinen einzusetzen. Umgang mit unserem Druckschalterprogramm finden Sie in unserer “Betriebsanleitung für Kolbendruckschalter” BA-KDS/GER/2010- REV1 auf unserer Homepage www.hydropa.de FUNKTION Der Druckschalter arbeitet nach dem Kolben- Feder-Prinzip. Liegt der Druck unterhalb des eingestellten Wertes, ist der Mikroschalter (2) betätigt. Bei Druckaufbau arbeitet der Kolben (6) gegen den Federteller (5). -
Page 3: Technische Daten
TECHNISCHE DATEN Allgemeines Bauart Kolben federbelastet, ein mechanischer Anschlag verhindert ein Auf-Block-Drehen der Feder Anschluß Gewinde G ¼-Innen oder Flanschfläche Einstellung Justier-Schraubdeckel oder Verstell-Rändel Sicherungsschraube oder Schloß (Schließung E 10 H2 Ausführung) Einstellsicherung Einbaulage beliebig Gewicht Grundtyp 0,5 kg Hydraulisches ø... -
Page 4: Bestellangaben
BESTELLANGABEN DS-3** Grundtyp DS-307 oder DS-302 Werksseitige Voreinstellung der festen Schaltpunkte: - Standarddruck steigend - auf Wunsch fallend = Rohrleitungseinbau ohne Bez. = Flanschanschluss = mit 90°-Winkelanschlußplatte = Gold auf Silberpalladium (p max. = 350 bar) = Viton® fluoroelastomers = Schalttafel-Einbau = Befestigungsplatte mit = Verstellrändel mit Skala... -
Page 5: Anschlussvariante
ANSCHLUSSVARIANTEN Steckanschluss nach EN 175301-803 Steckanschluss M12x1, 4-polig auf Anfrage ( nur für 24 V DC RÜCKSCHALTDIFFERENZDRUCK 1. Standard Dichtung (Normalausführung): Bei einem Einstelldruck von ca. 60-70 % des max. einstellbaren Schaltdruckes liegt die sich im Dauereinsatz ergebende Hysterese bei ca. 7-12 % des Endwertes. Beispiel: Bei einem Druckschalter DS-307-100 mit einem Druckbereich von 10-100 bar ergibt sich bei einem Einstelldruck von 70 bar eine Hysterese von ca. -
Page 6: Geräteabmessung
GERÄTEABMESSUNG Typ DS-307/*** oder DS-302/*** Die Skala dient nur zur Orientierung, die exakte Einstellung des Schaltdruckes ist mit einem Manometer durchzuführen. Die Ausführung .../B mit 2 durchgehenden Befestigungsbohrungen ist axial um 360° verstellbar (nur für Rohranschlussausführung). Typ DS-307/F/*** oder DS-302/F/*** O-Ring 7x1,5 Ø... - Page 7 GERÄTEABMESSUNG Typ DS-307/SCH*** oder DS-302/SCH*** Die Skala dient nur zur Orientierung, die exakte Einstellung des Schaltdruckes ist mit einem Manometer durchzuführen. Leitungsdosen...
- Page 9 PISTON PRESSURE SWITCH DS-307 / DS-302...
-
Page 10: Introduction
“Operating manual for piston pressure switches” BA-KDS/GB/2010-REV1 on our website www.hydropa.de FUNCTION The pressure switch functions on the basis of the piston-spring principle. The microswitch (2) is actuated if the pressure lies below the configured value. -
Page 11: Technical Data
TECHNICAL DATA General information design piston spring-loaded, mechanical stop prevents compression spring seizing due to excessive turning connection internal G 1/4 thread or flange surface adjusting adjusting screw cover or adjusting knurl fixing cover or lockable adjusting knurl (E10 H2 closure) setting protection installation arbitrary... -
Page 12: Ordering Information
ORDERING INFORMATION DS-3** basic type DS-307 or DS-302 Fixed switching points preset by manufacturer: - standard pressure rising - falling if desired undesign. = pipe installation = flange connection = gold on silver palladium = with 90° elbow connection plate = Viton ®... -
Page 13: Reset Differential Pressure
Connector conforming to EN 175301-803 M12x1 connector, 4-pole available on request ( only 24 V DC RESET DIFFERENTIAL PRESSURE 1. Standard seal (normal version): The hysteresis achieved during continuous operation is approx. 7-12 % of the final value at a set pressure of approx. -
Page 14: Dimensions
DIMENSIONS Type DS-307/*** or DS-302/*** adjusting setting protection The scale is only provided for orientation. The exact configuration of the switching pressure should be realised with a pressure gauge. The .../B version with 2 two through-holes for fixing can be axially offset through 360°... - Page 15 DIMENSIONS Type DS-307/SCH*** or DS-302/SCH*** The scale is only provided for orientation. The exact configuration of the switching pressure should be realised with a pressure gauge. Cable sockets...
- Page 17 BA-KDS/GER/2010-REV1...
- Page 18 ® HYDROPA ist ein eingetragenes Warenzeichen der HYDROPA Hydraulische Erzeugnisse GmbH & Cie. KG. BA-KDS/GER/2010-REV1...
- Page 19 Betriebsanleitung / Kolben-Druckschalter Inhalt Allgemein ........................3 An das Bedienpersonal ....................3 Haftung ..........................3 Zum besseren Verständnis dieser Anleitung ..............3 Sicherheit ........................4 Bestimmungsgemäße Verwendung ................. 4 Qualifikation des Personals ....................4 Grundlegende Sicherheitshinweise .................. 4 2.3.1 Allgemeine Hinweise ......................4 2.3.2 Bei der Montage .......................
- Page 20 Betriebsanleitung / Kolben-Druckschalter Inbetriebnahme ......................15 Bedienung ........................15 7.1.1 Schaltpunkteinstellung (werkseitig, nur auf Anforderung) ..........15 7.1.2 Schaltpunkteinstellung bei steigendem Druck (kundenseitig) ........15 7.1.3 Schaltpunkteinstellung bei fallendem Druck (kundenseitig) ........... 15 Demontage, Austausch und Außerbetriebnahme ............. 16 Demontage ........................16 Austausch ........................
-
Page 21: Allgemein
1.2 Haftung Bei Schäden, die aus nicht bestimmungsgemäßer Verwendung und aus eigenmächtigen, in dieser Betriebsanleitung nicht vorgesehenen Eingriffen entstehen, erlischt jeglicher Sachmängel- und ® Haftungsanspruch gegenüber HYDROPA Details zur Sachmängelhaftung entnehmen Sie bitte den Allgemeinen Geschäftsbedingungen von ® HYDROPA Eigenmächtige bauliche Veränderungen an dem Druckschalter sind aus Sicherheitsgründen nicht gestattet. -
Page 22: Sicherheit
Betriebsanleitung / Kolben-Druckschalter 2 Sicherheit 2.1 Bestimmungsgemässe Verwendung Halten Sie die in den Technischen Daten genannten Leistungsgrenzen ein. Die bestimmungsgemässe Verwendung schliesst auch ein, dass Sie diese Anleitung und insbesondere das Kapitel „2.3 Grundlegende Sicherheitshinweise“ vollständig gelesen und verstanden haben. Im Zweifelsfall setzen Sie sich bitte mit unserem Vertrieb in Verbindung. Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäss und somit ausdrücklich untersagt. -
Page 23: Hinweise Zum Elektrischen Anschluss
Betriebsanleitung / Kolben-Druckschalter 2.3.3 Hinweise zum elektrischen Anschluss Elektrische Arbeiten dürfen nur von einer ausgebildeten Elektrofachkraft durchgeführt werden. Als Elektrofachkraft im Sinne der deutschen BG-Vorschrift (BGV A2) gilt, wer auf Grund seiner fachlichen Ausbildung, Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Bestimmungen die ihm übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen kann. -
Page 24: Aufbau Und Funktion
Betriebsanleitung / Kolben-Druckschalter 3 Aufbau und Funktion 3.1 Aufbau Der Kolben-Druckschalter besteht im Wesentlichen aus den Komponenten: (1) Gehäuse (2) Mikroschalter (3) Verstellelement (4) Druckfeder (5) Federteller (6) Kolben (7) Düse 3.2 Funktion Der Druckschalter arbeitet nach dem Kolben- Feder-Prinzip. Liegt der Druck unterhalb des eingestellten Wertes, ist der Mikroschalter (2) betätigt. -
Page 25: Typenschild
Betriebsanleitung / Kolben-Druckschalter 3.4 Typenschild Das Typenschild befindet sich auf dem Druckschaltergehäuses. Feldnr. Feldbezeichnung Kundenspezifische Angaben Typenschlüssel z. B.: DS 307 Schaltdruckbereich z. B.: PV = 10-100 bar Max. Betriebsdruck z. B.: Pmax = 400 bar Druckvoreinstellung z. B.: Pfix = 70 bar Elektrischer Anschluss z. -
Page 26: Transport Und Lagerung
Zum Schutz vor Staub und Schmutz mit Folie abdecken Nach dem Öffnen der Transportverpackung muss diese für die Lagerung wieder ordnungsgemäß verschlossen werden HINWEIS Bei Lagerung über einem halben Jahr oder bei Seetransport ist Rücksprache mit ® HYDROPA erforderlich. BA-KDS/GER/2010-REV1... -
Page 27: Technische Daten
Betriebsanleitung / Kolben-Druckschalter 5 Technische Daten Die Technischen Daten finden Sie in dem „Datenblatt“ des jeweiligen Druckschalters und auf dem Typenschild. BA-KDS/GER/2010-REV1... -
Page 28: Montage
Betriebsanleitung / Kolben-Druckschalter 6 Montage 6.1 Allgemein GEFAHR von Personen-, Sach- und Umweltschäden Die Sicherheitshinweise in Kapitel „ “ auf Seite 4 sind unbedingt zu Sicherheit beachten. 6.2 Vor der Montage Bei allen Arbeiten ist auf größte Sauberkeit zu achten, denn Verschmutzungen führen zu Störungen und können die sichere Funktion der Bauteile beeinträchtigen. -
Page 29: Standard G1/4" Innengewindeausführung (Serie Ds-3** / Ds-4**)
Betriebsanleitung / Kolben-Druckschalter 6.3.1 Standard G1/4“ Innengewindeausführung (Serie DS-3** / DS-4**) Die Standard G1/4“ Innengewindeausführung kann direkt auf ein Rohranschluss montiert werden. Bei der Montage ist darauf zu achten dass der Montageschlüssel (SW27) nur auf den Gewindeflansch angesetzt wird (s.h. Bild 1). Befestigungsmöglichkeit bieten zwei, gegenüber des Gerätesteckers liegenden, Gewindebohrungen M5x10mm tief (s.h. -
Page 30: Flanschausführung Mit Zwischenplatte (Pz-***)
Betriebsanleitung / Kolben-Druckschalter 6.3.4 Flanschausführung mit Zwischenplatte (PZ-***) Die Flanschausführung kann in Verbindung mit einer Zwischenplatte (separate Bestellung) für NG6 (PZ-6/1/**) oder NG10 (PZ-10/**) Höhenverkettung eingesetzt werden. 6.3.5 Flanschausführung mit 90°-Winkelanschlussplatte 6.3.6 Schalttafeleinbauausführung M5x10mm tief Schalttafelausschnitt Ø36mm BA-KDS/GER/2010-REV1... -
Page 31: Elektrischer Anschluss
Betriebsanleitung / Kolben-Druckschalter 6.4 Elektrischer Anschluss GEFAHR vor gefährlicher elektrischer Spannung! Lassen Sie elektrische Arbeiten, ausschliesslich von einer ausgebildeten Elektrofachkraft durchführen. 6.4.1 Druckschalter anschliessen Der Elektroanschluss ist von einer elektrotechnischen Fachkraft nach den geltenden Sicherheits- und Unfallverhütungsbestimmungen vorzunehmen. Einschlägige Errichtungs- und Betriebs- vorschriften (z. -
Page 32: Leitungsdose
Betriebsanleitung / Kolben-Druckschalter 6.4.4 Leitungsdose Leitungsdose nach EN 175301-803, Bauform A, PG9 für Kabeldurchmesser Ø6-8mm Drehmoment der Befestigungsschraub (M3) 0,4Nm Leitungsdose nach EN 175301-803, Bauform A, PG11 für Kabeldurchmesser Ø8-10mm Drehmoment der Befestigungsschraub (M3) 0,4Nm Leitungsdose mit LED-Funktionsanzeige für Anschlussspannungen 12 bis 220V AC/DC Bestellzusatz DS-307/LED34-350 Drehmoment der Befestigungsschraub (M3) 0,4Nm... -
Page 33: Inbetriebnahme
Betriebsanleitung / Kolben-Druckschalter 7 Inbetriebnahme WARNUNG vor Personen- und Sachschäden Vor der Erstinbetriebnahme ist die ordnungsgemässe Installation des Druck- schalters zu überprüfen. Der Druckschalter darf nur von qualifiziertem Fachpersonal in Betrieb genommen werden, welches die Betriebsanleitung gelesen und verstanden hat. Der Druckschalter darf nur innerhalb der Spezifikation betrieben werden. -
Page 34: Demontage, Austausch Und Außerbetriebnahme
HYDROPA Därmannsbusch 4 D-58456 Witten (Herbede) Telefon (0 23 02) 70 12-0 Telefax (0 23 02) 70 12-47 Internet: www.hydropa.de E-Mail: info@hydropa.de 8.4 Außerbetriebnahme Bei der Außerbetriebnahme des Druckschalters ist folgendes zu beachten: die Demontagearbeiten dürfen nur von einer ausgebildeten Elektrofachkraft ausgeführt werden (siehe Abschnitt „... -
Page 35: Eg-Konformitätserklärung
Betriebsanleitung / Kolben-Druckschalter 8.6 Fehlerbehebung Störung mögliche Ursache Fehlererkennung / Abhilfe kein Signal vom Keine Spannungsversorgung überprüfen (Elektrofachkraft) Druckschalter Spannungsversorgung kein Signal vom überprüfen Sie mit Hilfe eines Messgerätes ob bei Druckschalter oder Druckwechsel ein Schaltspiel zwischen den defekter Mikroschalter anstehendes Signal fällt Kontakten am Druckschalter erfolgt nicht ab... - Page 36 BA-KDS/GER/2010-REV1...
- Page 37 ® HYDROPA is a registered trademark of HYDROPA Hydraulische Erzeugnisse GmbH & Cie. KG. BA-KDS/GB/2010-REV1...
- Page 38 Operating Manual / Piston Pressure Switch Contents General information ....................... 3 For operating personnel ....................3 Liability ..........................3 For improved understanding of this manual ..............3 Safety ..........................4 Correct use ........................4 Qualifications of personnel ....................4 Basic safety instructions ....................4 2.3.1 General information ......................
- Page 39 Operating Manual / Piston Pressure Switch Commissioning ......................15 Operation ........................15 7.1.1 Switching point setting (by manufacturer, only on request) ..........15 7.1.2 Switching point setting for rising pressure (by customer) ..........15 7.1.3 Switching point setting for failing pressure (by customer) ..........15 Dismantling, replacement and decommissioning .............
-
Page 40: General Information
EC Declaration of Conformity (see appendix) 1.2 Liability ® Any liability on the part of HYDROPA with regard to defects and liability claims is rendered void in the event of damages resulting from incorrect use and unilateral interventions not foreseen in this operating manual. -
Page 41: Safety
Operating Manual / Piston Pressure Switch 2 Safety 2.1 Correct use Adhere to the performance limits specified in the technical data. Correct use also requires that you have read this manual completely, particularly chapter “2.3 Basic safety instructions”, and that you have understood everything therein. Please contact our sales department if in any doubt. -
Page 42: Instructions Relating To Electrical Connection
Operating Manual / Piston Pressure Switch 2.3.3 Instructions relating to electrical connection Electrical work should only be realised by a trained skilled electrical worker. According to German safety regulations (BGV A2), a skilled electrical worker is someone who, on the basis of his technical training, know-how and experience and his knowledge of pertinent regulations, can evaluate the work entrusted to him and identify potential hazards. -
Page 43: Structure And Function
Operating Manual / Piston Pressure Switch 3 Structure and function 3.1 Structure The piston pressure switch fundamentally consists of the following components: (1) Housing (2) Microswitch (3) Adjusting element (4) Compression spring (5) Spring plate (6) Piston (7) Nozzle 3.2 Function The pressure switch functions on the basis of the piston-spring principle. -
Page 44: Rating Plate
Operating Manual / Piston Pressure Switch 3.4 Rating plate The rating plate is affixed to the pressure switch housing. Field Field designation Customer specifications Type key e.g.: DS 307 Switching pressure e.g.: PV = 10-100 bar range Max. operating e.g.: Pmax = 400 bar pressure Pressure default e.g.: Pfix... -
Page 45: Transportation And Storage
Cover with film to protect against dust and dirt. Following opening, transportation packaging should be closed again correctly for storage. NOTE ® HYDROPA must be consulted in the case of storage for periods longer than six months or sea transportation. BA-KDS/GB/2010-REV1... -
Page 46: Technical Data
Operating Manual / Piston Pressure Switch 5 Technical data Technical data is contained in the data sheet for the respective pressure switch and on the rating plate. BA-KDS/GB/2010-REV1... -
Page 47: Installation
Operating Manual / Piston Pressure Switch 6 Installation 6.1 General information DANGER of injury and material and environmental damage It is imperative that the safety instructions in chapter “ “ on page 4 are Safety observed. 6.2 Prior to installation Extreme cleanliness should be ensured, as dirt leads to malfunctions and can impair the reliable function of the components. -
Page 48: Standard G1/4" Internal Thread Version (Ds-3** / Ds-4** Series)
Operating Manual / Piston Pressure Switch 6.3.1 Standard G1/4“ internal thread version (DS-3** / DS-4** series) The standard G1/4“ internal thread version can be mounted directly on a pipe connection. Ensure that the installation spanner (A/F 27) is only applied to the threaded flange during installation (see Fig. -
Page 49: Flange Version With Intermediate Plate (Pz-***)
Operating Manual / Piston Pressure Switch 6.3.4 Flange version with intermediate plate (PZ-***) The flange version can be used in conjunction with an intermediate plate (ordered separately) for NG6 (PZ-6/1/**) or NG10 (PZ-10/**) sandwich arrangements. 6.3.5 Flange version with 90° elbow connection plate 6.3.6 Panel installation version M5x10mm deep Switch panel cutout... -
Page 50: Electrical Connection
Operating Manual / Piston Pressure Switch 6.4 Electrical connection DANGER of hazardous electrical voltage! Electrical work should be entrusted exclusively to a trained skilled electrical worker. 6.4.1 Connecting the pressure switch The electrical connection should be established by a skilled electrical engineering worker in compliance with prevailing safety and accident prevention regulations. -
Page 51: Cable Socket
Operating Manual / Piston Pressure Switch 6.4.4 Cable socket Cable socket conforming to EN 175301-803, model type A, PG9 for cable diameter Ø6-8mm torque for fixing screw (M3) 0.4Nm Cable socket conforming to EN 175301-803, model type A, PG11 for cable diameter Ø8-10mm torque for fixing screw (M3) 0.4Nm Cable socket with LED function display for 12 to 220V AC/DC connection voltages... -
Page 52: Commissioning
Operating Manual / Piston Pressure Switch 7 Commissioning WARNING of risk of injury and material damage The correct pressure switch installation should be inspected prior to initial commissioning. The pressure switch should only be commissioned by trained skilled personnel who have read and understood the operating manual. The pressure switch should only be operated within specifications (please compare the technical data in the data sheet in this respect). -
Page 53: Dismantling, Replacement And Decommissioning
HYDROPA Därmannsbusch 4 D-58456 Witten (Herbede) Telephone (0 23 02) 70 12-0 Fax (0 23 02) 70 12-47 Internet: www.hydropa.de E-mail: info@hydropa.de 8.4 Decommissioning The following should be observed when decommissioning the pressure switch: Dismantling work should only be entrusted to a trained skilled electrical worker (see section “... -
Page 54: Troubleshooting
Operating Manual / Piston Pressure Switch 8.6 Troubleshooting Error Possible cause Error detection / Remedy No signal from pressure No power supply Check power supply (skilled electrical worker) switch Check with the aid of a measuring device whether a No signal from pressure switching cycle occurs during pressure change Defective microswitch switch, or pending signal...
