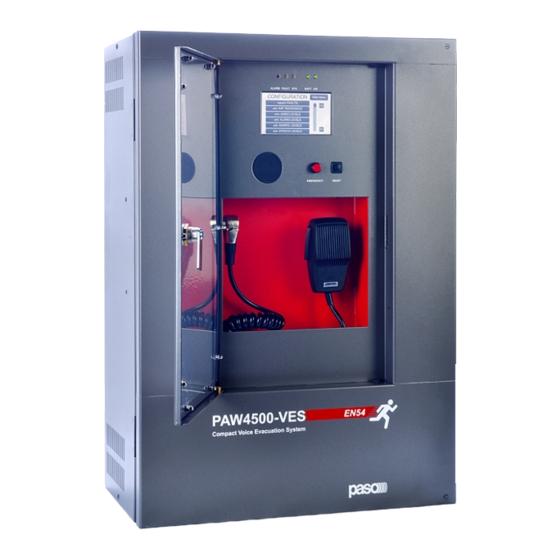

Paso PAW4500-VES Series User Manual

Compact wall-mount evacuation system
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

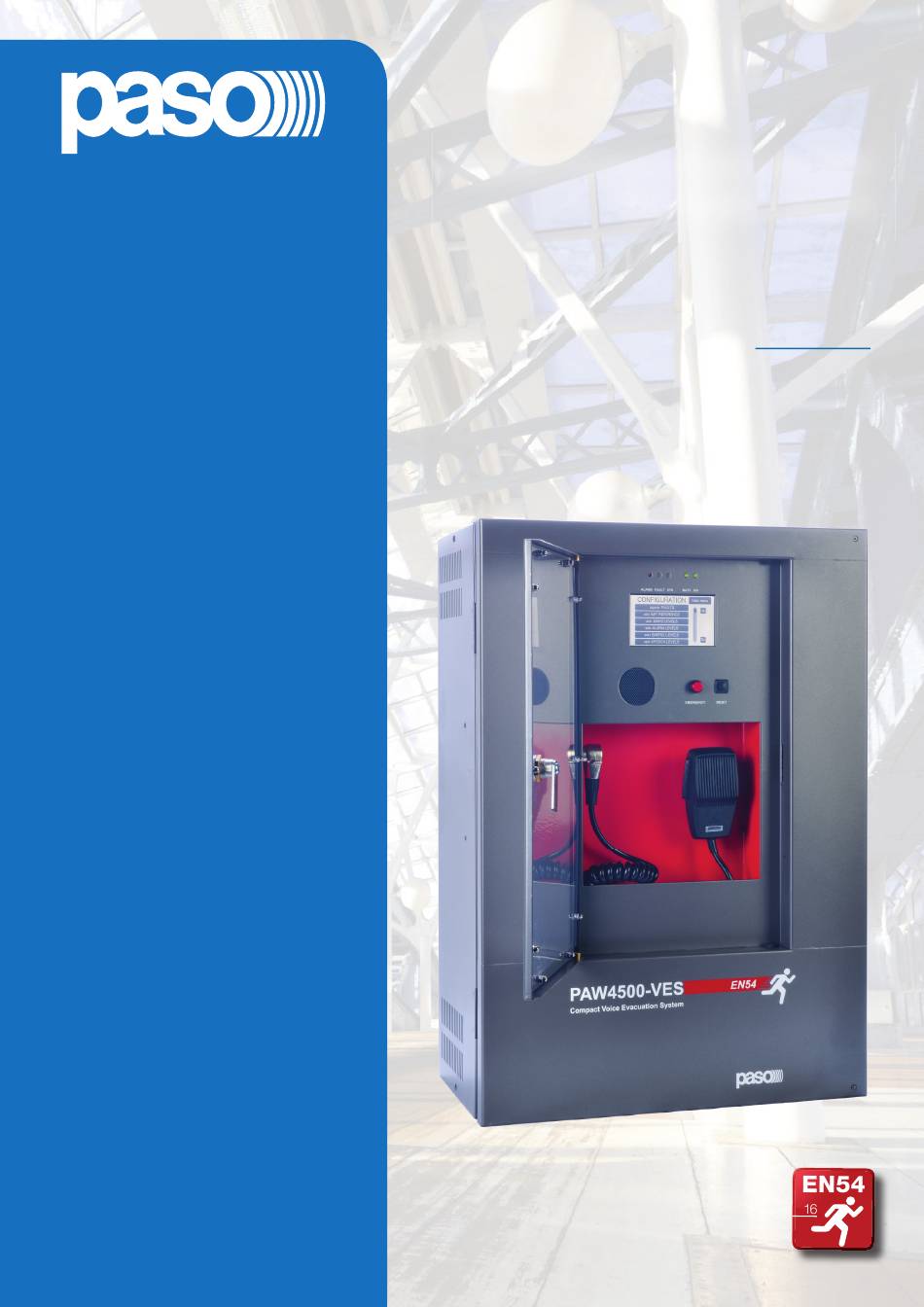

PAW4500-VES
Sistemi d'evacuazione compatti
Montaggio a parete
Modelli:
PAW4502-V
PAW4504-V
PAW4506-V
Istruzioni per l'uso
Cert. EN 54-16: 2008
Versione 1.1
n° 0068-CPR-038/2016

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PAW4500-VES Series and is the answer not in the manual?

Questions and answers

Related Manuals for Paso PAW4500-VES Series

Summary of Contents for Paso PAW4500-VES Series

  • Page 1 PAW4500-VES Sistemi d’evacuazione compatti Montaggio a parete Modelli: PAW4502-V PAW4504-V PAW4506-V Istruzioni per l’uso Cert. EN 54-16: 2008 Versione 1.1 n° 0068-CPR-038/2016...
  • Page 2 Il prodotto, risultato difettoso, dovrà essere inviato alla Paso franco di spese di spedizione e ritorno. Questa garanzia non ne comprende altre, esplicite od implicite, e non comprende danni o incidenti conseguenti a persone o cose. Contattare i distributori PASO della zona per maggiori informazioni sulla garanzia.

  • Page 3: Table Of Contents

    PAW4500-VES SOMMARIO 1. AVVERTENZE 1.1. Alimentazione e messa a terra 1.2. Note di sicurezza 2. INTRODUZIONE 2.1. Panoramica del sistema 2.2. Caratteristiche funzionali 2.3. Confi gurazione tipo 3. DESCRIZIONE GENERALE 3.1. Pannello frontale 3.2. Vista interna 4. INSTALLAZIONE E CONNESSIONI 4.1.

  • Page 4: Avvertenze

    1.2 NOTE DI SICUREZZA Tutti gli apparecchi PASO sono costruiti nel rispetto delle più severe normative internazionali di sicurezza ed in ottemperanza ai requisiti della Comunità Europea. Per un corretto ed effi cace uso dell’apparecchio è importante prendere conoscenza di tutte le caratteristiche leggendo attentamente le presenti istruzioni ed avvertenze.

  • Page 5: Introduzione

    PAW4500-VES 2. INTRODUZIONE 2.1 PANORAMICA DEL SISTEMA La nuova gamma PAW4500-VES comprende tre sistemi di evacuazione vocale integrati per impianti d’emergenza, appositamente studiati per il montaggio a parete e dotati di un’unità di controllo certifi cato conforme a norme EN 54-16:2008 e EN 54-4.

  • Page 6: Configurazione Tipo

    PAW4500-VES 2.3 CONFIGURAZIONE TIPO Sistemi compatti PAW4500-VES Manuale di sistema...

  • Page 7: Descrizione Generale

    PAW4500-VES 3. DESCRIZIONE GENERALE 3.1 PANNELLO FRONTALE Display 4.3” retroilluminato con touchscreen per la selezione delle zone di Allerta/Evacuazione e navigazione per regolazione livelli, confi gurazione dell’apparecchio, visualizzazione guasti. Altoparlante integrato per il riascolto dei segnali in uscita dalle zone oppure dei segnali delle sorgenti in ingresso e per la riproduzione della segnalazione acustica di guasto rilevato (beep).

  • Page 8: Vista Interna

    PAW4500-VES 3.2 VISTA INTERNA n°7 contatti d’ingresso controllati. n°3 contatti d’uscita a relè. Ingresso per postazioni microfoniche d’emergenza (max 4) Ingresso per postazioni microfoniche broadcast (max 16). Prese ingresso/uscita per collegamento ad altri sistemi PAW4500-VES (max 6 totali). Morsettiera ingresso per sorgenti ausiliarie con contatto di precedenza. Morsettiera ingresso per sorgenti musicali.

  • Page 9: Installazione E Connessioni

    PAW4500-VES 4. INSTALLAZIONE E CONNESSIONI IMPORTANTE Si ricorda che le operazioni riportate in questa sezione del manuale devono essere eseguite ESCLUSIVAMENTE da personale specializzato, addestrato e qualifi cato all’installazione ed alla manutenzione dell’apparecchio: l’apertura del PAW rende accessibili parti ad alto rischio di scosse elettriche. È...

  • Page 10: Collegamenti

    PAW4500-VES 4.2 COLLEGAMENTI IMPORTANTE Verifi care che l’interruttore magnetotermico a monte sia SPENTO. Se così non fosse, provvedere a portarlo in posizione OFF prima di eseguire qualsiasi altra operazione all’interno dell’armadio: pericolo di scossa elettrica. Procedere al collegamento dei vari dispositivi, facendo riferimento ai relativi paragrafi : Circuito CPU Par.

  • Page 11: Collegamento Postazioni D'emergenza

    PAW4500-VES 4.2.1 COLLEGAMENTO POSTAZIONI D’EMERGENZA CIRCUITO CPU Utilizzare un cavo CAT.5e SF/UTP per collegare la presa EMG. DESK (9) alle prese ‘IN/OUT’ delle postazioni remote d’emergenza Serie PMB132 (max 4) o in alternativa TSB8500-V (max 2). 4.2.2 COLLEGAMENTO POSTAZIONI BROADCAST CIRCUITO CPU Utilizzare un cavo CAT.5e SF/UTP per collegare la presa DESK (10) alle prese ‘IN/OUT’...

  • Page 12: Collegamento Verso Altri Paw4500-Ves

    PAW4500-VES 4.2.3 COLLEGAMENTO VERSO ALTRI PAW4500 VES CIRCUITO CPU Utilizzare cavi CAT.5e SF/UTP per collegare tramite le prese LINK (11) altri sistemi compatti PAW4500-VES (fi no a un massimo di 6 sistemi in totale). 4.2.4 COLLEGAMENTO INGRESSO AUSILIARIO CIRCUITO CPU I morsetti AUX (12) sono disponibili per la connessione di sorgenti ausiliarie (ad es.

  • Page 13: Collegamento Ingresso Musica

    PAW4500-VES 4.2.5 COLLEGAMENTO INGRESSO MUSICA CIRCUITO CPU I morsetti MUSIC (13) sono disponibili per la connessione di sorgenti musicali esterne (lettore CD, tuner etc.). 4.2.6 COLLEGAMENTO CONTATTI D’INGRESSO CIRCUITO CPU Alla presa RJ45 CONT.IN (7) sono disponibili 7 contatti d’ingresso controllati: in fi gura un esempio di collegamento. Manuale di sistema Sistemi compatti PAW4500-VES...

  • Page 14: Collegamento Uscite Relè

    PAW4500-VES 4.2.7 COLLEGAMENTO USCITE RELÈ CIRCUITO CPU Ai morsetti R1, R2 e R3 (8) sono disponibili 3 uscite a relè per segnalazione verso periferiche esterne. 4.2.8 COLLEGAMENTO LINEE ALTOPARLANTI CIRCUITO AMPLIFICATORI / MORSETTIERA COLLEGAMENTI I morsetti A/B (16) sono dedicati alla connessione delle linee altorparlanti. Nella fi gura che segue viene illustrato il collegamento di un modello PAW4502-V (2 zone).
  • Page 15 PAW4500-VES Per i modelli da 4 e 6 zone (rispettivamente PAW4504-V e PAW4506-V) devono essere utilizzati i relativi morsetti come illustrato nelle fi gure. 4.2.9 COLLEGAMENTO AMPLIFICATORE DI RISERVA CIRCUITO AMPLIFICATORI Utilizzando i morsetti R (17) in combinazione con i morsetti A/B (16) è possibile impostare uno degli amplifi catori come riserva. La fi...
  • Page 16 PAW4500-VES SISTEMA 3 ZONE + RISERVA SISTEMA 5 ZONE + RISERVA Sistemi compatti PAW4500-VES Manuale di sistema...

  • Page 17: Collegamento Alimentazioni

    PAW4500-VES 4.2.10 COLLEGAMENTO ALIMENTAZIONI CIRCUITO ALIMENTAZIONE E MORSETTIERA IMPORTANTE Verifi care che l’interruttore magnetotermico a monte sia SPENTO. Se così non fosse, provvedere a portarlo in posizione OFF prima di eseguire qualsiasi altra operazione all’interno dell’armadio: pericolo di scossa elettrica. IMPORTANTE Questi apparecchi sono stati progettati per essere connessi ad una rete d’alimentazione compresa di terra.

  • Page 18: Operatività E Nomenclatura

    PAW4500-VES 5. OPERATIVITÀ E NOMENCLATURA Di seguito un elenco delle modalità di segnalazione delle condizioni operative del sistema e di defi nizioni utilizzate nei successivi paragrafi del manuale, completate da indicazioni di carattere generale. 5.1 SEGNALAZIONE DELLE CONDIZIONI OPERATIVE Il PAW è strutturato per segnalare le differenti condizioni operative come da seguenti defi nizioni: Stato di Quiete (Led ALARM –...

  • Page 19: Struttura Dei Menu

    PAW4500-VES 7. STRUTTURA DEI MENU Il PAW permette l’accesso alle funzioni del sistema tramite una serie di Pannelli di Gestione raggruppati, secondo tipologia operativa e destinazione d’uso, in Menu Opzioni accessibili dalla fi nestra MAIN MENU; inoltre i seguenti Menu Opzioni sono stati assegnati a differenti livelli d’accesso, in riferimento alle varie circostanze che richiedono diversi gradi di competenza e di autorizzazione del personale preposto.

  • Page 20: Uso Del Sistema

    PAW4500-VES MENU <CONFIGURATION> | 3° LIVELLO DI SISTEMA Terzo livello d’accesso, per il personale istruito ed autorizzato ad operare sulle funzioni avanzate del sistema e modificare i parametri di configurazione, per avviamento e modifica impianto. Per accedere a questo menu è necessario inserire la password d’accesso relativa.

  • Page 21: Configurazione Dell'impianto

    PAW4500-VES 8.1 CONFIGURAZIONE DELL’IMPIANTO Le operazioni di configurazione devono essere effettuate da personale qualificato ed adeguatamente addestrato a tale scopo. Password Dal MUSIC MENU passare al MAIN MENU e selezionare la voce < CONFIGURATION >: se la restrizione d’accesso con password è...
  • Page 22 PAW4500-VES Confi gurazione rack Nel menu CONFIGURATION, scorrere le voci e selezionare ‘set>RACK CONFIG’. Da questa schermata è possibile confi gurare tutte le impostazioni di base dell’impianto. D1) >> System Nella schermata ‘System confi guration’ impostare tramite i tasti [ + ] e [ – ]: Rack address: indirizzo ID del PAW (da 0 a 5).
  • Page 23 PAW4500-VES D3) >> Local emergency Schermata per l’impostazione delle zone di diffusione per i messaggi d’emergenza. Il pannello riporta la situazione di tutti i PAW presenti nell’impianto. Spostarsi sulla tabella utilizzando le frecce e i tasti Up/Dn. Per il cestello in uso è possibile selezionare le zone singolarmente; al contrario, per i cestelli connessi (o remoti) è...
  • Page 24 PAW4500-VES D6) >> Charger Selezionando la voce >>Charger si apre questa schermata che raccoglie informazioni sulle batterie interne. Battery capacity Capacità della batterie (premere su ‘Change’ per selezionare un valore tra 18, 26, 33 o 40 Ah). Vedere dettagli a pag. 38. Energy save (enabled/disabled) Abilitazione/disabilitazione della funzione che consente alle batterie di entrare in modalità...

  • Page 25: Menu Music

    PAW4500-VES 8.2 MENU MUSIC IMPOSTAZIONE DEI PARAMETRI AUDIO DELLE SORGENTI BGM Schermata Descrizione pannello principale Descrizione opzioni Pannello di controllo delle sorgenti SELEZIONE DELLA SORGENTE BGM musica, visualizzato dal PAW in Premere il tasto ‘Select’ per selezionare la sorgente musicale condizioni di normale operatività...

  • Page 26: Menu

    PAW4500-VES 8.3 MENU <AUDIO SETTING> IMPOSTAZIONE DEI PARAMETRI AUDIO DELLE SORGENTI PA Schermata Descrizione pannello principale Descrizione opzioni Pannello di controllo delle sorgenti Le opzioni del menu AUDIO musicali e broadcast, visualizzato dal SETTING permettono l’accesso ai PAW in condizioni di normale operatività seguenti pannelli: dello “Stato di Quiete”.
  • Page 27 PAW4500-VES set> MONITOR SPEAKER Gestione altoparlante monitor Sorgenti selezionabili In questo pannello, oltre alla regolazione Local microphone call del volume dell’altoparlante monitor Emergency unit call presente sul PAW, è possibile il riascolto Link input call locale dei segnali d’ingresso e Broadcast unit call d’uscita dell’apparecchio.

  • Page 28: Menu

    PAW4500-VES 8.4 MENU <INSPECTION> ISPEZIONE DELLO STATO DEL SISTEMA Menu di selezione opzioni, per ispezione dello stato del sistema. Dedicato al personale responsabile alla verifica iniziale delle cause che hanno provocato lo stato di guasto o d’emergenza. Scorrendo il menu è possibile selezionare: Premere Main menu per tornare alla schermata principale.
  • Page 29 PAW4500-VES Etichetta Categoria di diagnosi Vedi pannello Note Alimentazione primaria e Per ogni elemento Mains Power supplies secondaria sorvegliato viene segnalato DC supply lo stato di diagnosi. No GND fault DC/DC converter Per ogni elemento Control input Contatti d’ingresso locali sorvegliato viene segnalato lo stato di diagnosi.
  • Page 30 PAW4500-VES report> EVENT LOG Storico eventi Pannello di resoconto, dove vengono riportati il numero totale degli eventi di guasto ed allarme registrati durante il funzionamento del sistema. Premere Fault log view per aprire la visualizzazione dettagliata dei guasti. Premere Alarm log view per aprire la visualizzazione dettagliata degli allarmi. Premere Escape per tornare al menu INSPECTION.

  • Page 31: Menu

    PAW4500-VES 8.5 MENU <OPERATOR> GESTIONE DELLE CONDIZIONI D’EMERGENZA, GUASTO E DISABILITAZIONE Menu di selezione opzioni, riservato al personale responsabile alla gestione del sistema in stato d’emergenza e/o guasto. Se in fase di confi gurazione è stata abilitata la password d’accesso, verrà visualizzato il pannello: Immettere la password numerica a 4 cifre (per default è...
  • Page 32 PAW4500-VES Etichetta Applicazione Vedi pannello Note Pannello dedicato al test sulle linee altoparlanti. Loudspeaker lines Linee diffusori On = test abilitato Off = test disabilitato Pannello dedicato al test sugli amplificatori locali. Amplifiers Amplificatori On = test abilitato Off = test disabilitato Pannello dedicato al test sui contatti d’ingresso.
  • Page 33 PAW4500-VES set> CLOCK Impostazione data e ora del sistema Pannello per l’impostazione della data e dell’ora di sistema. Premere sui pulsanti: - Set date (data) e - Set time (ora) per impostare il parametto relativo. Premere ‘Escape’ per tornare al menu OPERATOR. 2020 Dopo aver impostato la data desiderata, premere ‘Save date’...

  • Page 34: Menu

    PAW4500-VES 8.6 MENU <CONFIGURATION> GESTIONE DELLE FUNZIONI AVANZATE DEL SISTEMA E MODIFICA CONFIGURAZIONE Menu di selezione opzioni di esclusiva pertinenza del personale espressamente istruito ed autorizzato ad operare sulle funzioni avanzate del sistema e modificare i parametri di configurazione, ai fini di avviamento e manutenzione impianto.
  • Page 35 PAW4500-VES set> IMP. REFERENCE Acquisizione impedenza ed impostazione tolleranza Pannello di acquisizione dei valori di impedenza delle linee ed impostazione della soglia di tolleranza per i test diagnostici. Premere sui pulsanti relativi per accedere ai sub-pannelli. Il pannello Zone impedance reference visualizza la lettura dei valori di out of range impedenza rilevati sulle zone d’uscita che costituiranno i valori di riferimento.
  • Page 36 PAW4500-VES set> EMERG. LEVELS Impostazione di livello zone in emergenza Pannello per la regolazione di volume delle zone in emergenza. Premere Escape per tornare al menu CONFIGURATION. set> RACK CONFIG. Confi gurazione sistema Questo pannello racchiude tutti i parametri necessari per la confi gurazione dell’impianto: - Sistema.
  • Page 37 PAW4500-VES Etichetta Applicazione Vedi pannello Note In questo pannello si impostano: - Indirizzo ID del PAW (0÷5). - Numero di PAW presenti nell’impianto. Composizione impianto - Attribuzione amplifi catore di System Amplifi catore di riserva riserva. Vengono inoltre visualizzati in automatico il numero totale di amplifi...
  • Page 38 PAW4500-VES Etichetta Applicazione Vedi pannello Note Pannello per la configurazione degli ingressi controllati. Per passare da un ingresso all’altro (da 1 a 7) premere Next e Prev. Premere Mode per selezionare una modalità tra: - Message input > Edit zone Impostazione dei messaggi sulle zone (E=evac, A=alert, N=none) - Not active input...
  • Page 39 PAW4500-VES set> SD CARD INSTALL Impostazione messaggi d’emergenza I messaggi standard di allerta, evacuazione ed il tono per il segnale di preavviso broadcast vengono memorizzati in fabbrica sulla scheda SD, montata sul circuito CPU. Al fine di personalizzare l’impianto, è possibile tuttavia aggiungere e/o aggiornare questi file.
  • Page 40 PAW4500-VES Password Impostazione del codice password Pannello di abilitazione, disabilitazione e personalizzazione della password d’accesso ai livelli di servizio di sistema. Per default, le password impostate sono quelle visualizzate nella fi gura a lato. Per cambiare queste impostazioni ed inserire un nuovo codice, premere sul tasto relativo al menu su cui si vuole operare la modifi...
  • Page 41 PAW4500-VES MENU <SERVICE> RISERVATO AGLI OPERATORI DELL’ASSISTENZA TECNICA Quarto livello d’accesso, incluso nelle opzioni del menu CONFIGURATION. L’utilizzo è consentito solo al personale di service tecnico fornito di opportuna password d’accesso. Manuale di sistema Sistemi compatti PAW4500-VES...
  • Page 42 PAW4500-VES 8.7 EMERGENZA MANUALE DI SEGUITO VERRÀ DESCRITTA LA PROCEDURA PER LA GESTIONE DELLE EMERGENZE CON INTERVENTO MANUALE DA PARTE DI UN OPERATORE AUTORIZZATO. 8.7.1 INFORMAZIONI GENERALI L’emergenza manuale è accessibile in qualunque momento e ha priorità sia su messaggi pre-registrati even- tualmente in corso –...
  • Page 43 PAW4500-VES 8.7.4 INVIO EMERGENZA A VIVA VOCE DA POSTAZIONI REMOTE Sollevare il coperchietto di sicurezza sulla postazione e premere 1 volta il tasto EMERGENCY, che si accende in modo fi sso. L’avvenuta messa in stato d’emergenza da parte della postazione viene visualizzata anche su eventuali altre postazioni e sui PAW collegati (con tasto lampeggiante).

  • Page 44: Emergenza Automatica Stato Di Allarme Attivato Da Periferica Esterna

    PAW4500-VES 8.8 EMERGENZA AUTOMATICA STATO DI ALLARME ATTIVATO DA PERIFERICA ESTERNA DI SEGUITO VERRÀ DESCRITTA LA PROCEDURA PER LA GESTIONE DELLE EMERGENZE AVVIATE DA PERIFERICA ESTERNA CHE ATTIVA I CONTATTI DI INGRESSO PROGRAMMATI PER ABILITARE LO “STATO DI ALLARME”. 8.8.1 ATTIVAZIONE DELL’EMERGENZA AUTOMATICA Nel caso di attivazione di un contatto d’ingresso programmato, il PAW interrompe la normale attività...

  • Page 45: Stato Di Guasto

    PAW4500-VES 9. STATO DI GUASTO IL PAW4500 VES DISPONE DI ROUTINE DIAGNOSTICHE CHE MONITORANO CONTINUAMENTE LA DISPONIBILITÀ DELLE SORGENTI D’EMERGENZA E L’INTEGRITÀ DEL PERCORSO CRITICO DEI SEGNALI ADIBITI ALLA FUNZIONALITÀ DELL’IMPIANTO IN CONDIZIONI D’EMERGENZA. 9.1 OPERATIVITÀ E SEGNALAZIONI DEL SISTEMA IN CONDIZIONE DI GUASTO GENERICO •...

  • Page 46: Caratteristiche Tecniche

    PAW4500-VES 10. CARATTERISTICHE TECNICHE MODELLO PAW4502-V PAW4504-V PAW4506-V Potenza nominale audio @230Vca 500 W / D=2,5%* distorsione tipica a 25 W 0,025% Potenza nominale audio @24Vcc 400 W / D=10%* distorsione tipica a 25 W 0,025% Display 4.3” retroilluminato con touch screen 480x272 punti N°...
  • Page 47 PAW4500-VES MODELLO PAW4502-V PAW4504-V PAW4506-V Generalità Alimentazione da rete @230Vca 230 Vca 50/60Hz +10/-15% 230 Vca 50/60Hz +10/-15% 230 Vca 50/60Hz +10/-15% Consumo @230 Vca 646 W pieno carico 653 W pieno carico 660 W pieno carico (2amp attivi) (2amp attivi / 2amp stand-by) (2amp attivi / 4amp stand-by) Rendimento: 75,6% 36 W a vuoto...
  • Page 48 Controllo manuale degli allarmi vocali Interfaccia per dispositivo(i) di controllo esterno(i) Microfono(i) d'emergenza 13.14 Amplifi catore di riserva S.p.A. Via Settembrini, 34 - 20020 Lainate (MI) - Italia Tel. +39 0258077.1 • Fax +39 0258077.277 http://www.paso.it E-mail: info@paso.it UDT 01/21 | 11/796 | IT...
  • Page 49 PAW4500-VES Compact wall-mount evacuation systems Models: PAW4502-V PAW4504-V PAW4506-V User manual Cert. EN 54-16: 2008 Version 1.1 n° 0068-CPR-038/2016...
  • Page 50 The warranty does not cover products that are improperly used or installed, mechanically damaged or damaged by liquids or the weather. If the product is found to be faulty, it must be sent to Paso free of charges for shipment and return.
  • Page 51 PAW4500-VES TABLE OF CONTENTS 1. WARNINGS 1.1. Power supply and earthing 1.2. Safety notes 2. INTRODUCTION 2.1. Overview of the system 2.2. Functional features 2.3. Typical confi guration 3. GENERAL DESCRIPTION 3.1. Front panel 3.2. Inside view 4. INSTALLATION AND CONNECTIONS 4.1.

  • Page 52: Warnings

    1.2 SAFETY NOTES All PASO equipment is made according to the strictest international standards and complies with European Union requisites. For correct and effective use of the equipment it is important to be aware of all the characteristics by reading carefully these instructions and warnings.

  • Page 53: Introduction

    PAW4500-VES 2. INTRODUCTION 2.1 OVERVIEW OF THE SYSTEM The new PAW4500-VES range incudes three integrated voice evacuation systems for emergency facilities, designed specifi cally for wall-mounting and equipped with control units, certifi ed in compliance with EN 54-16:2008 / EN 54-4 standards. Depending on the model, these systems are capable of managing from 2 to 6 alarm zones, each driven by a single amplifi...

  • Page 54: Typical Configuration

    PAW4500-VES 2.3 TYPICAL CONFIGURATION PAW4500-VES Compact systems System manual...

  • Page 55: General Description

    PAW4500-VES 3. GENERAL DESCRIPTION 3.1 FRONT PANEL Backlit 4.3” display with touchscreen for selecting the Alert/Evacuation zones and for navigation for adjusting volume levels, confi guring the equipment and viewing failures. Integrated loudspeaker for playing back the output signals from the zones or the signals of the input sources and for replaying the acoustic signal indicating that a failure has been detected (beep).

  • Page 56: Inside View

    PAW4500-VES 3.2 INSIDE VIEW 7 off controlled input contacts. 3 off relay output contacts. Input for emergency microphone stations (max. 4) Input for paging microphone stations (max. 16). Input/output sockets for connection to other PAW4500-VES units (overall max. of 6). Input terminal strip for auxiliary sources with precedence contact.

  • Page 57: Installation And Connections

    PAW4500-VES 4. INSTALLATION AND CONNECTIONS N.B. Please remind that the operations illustrated in this part of the manual must be carried out by specialised personnel ONLY, trained and qualifi ed in the equipment installation and maintenance. When the PAW is opened, parts entailing a high risk of electric shocks become accessible.

  • Page 58: Connections

    PAW4500-VES 4.2 CONNECTIONS N.B. Check that the main thermal-magnetic circuit breaker is switched OFF. If it is not, switch it OFF before carrying out any other activities in the cabinet as there is a danger of electric shocks. Proceed with connection of the various devices, referring to the appropriate points of the manual: CPU circuit Point 4.2.1 Connection of emergency units...
  • Page 59 PAW4500-VES 4.2.1 CONNECTION OF EMERGENCY UNITS CPU CIRCUIT Use a CAT. 5e SF/UTP cable for connecting the EMG. DESK socket (9) to the ‘IN/OUT’ sockets of the PMB132 remote emergency units (up to 4). As an alternative, it is possible to connect up to 2 touch screen units TSB8500-V. 4.2.2 CONNECTION OF PAGING UNITS CPU CIRCUIT Use a CAT.
  • Page 60 PAW4500-VES 4.2.3 CONNECTION TO OTHER PAW4500 VES UNITS CPU CIRCUIT Use CAT. 5e SF/UTP cables for connecting other PAW4500-VES units (up to a maximum total of 6 per system) via the LINK sockets (11). 4.2.4 CONNECTION OF AUXILIARY INPUT CPU CIRCUIT The AUX terminals (12) are available for connecting auxiliary sources (e.g.
  • Page 61 PAW4500-VES 4.2.5 CONNECTION OF MUSIC INPUT CPU CIRCUIT The MUSIC terminals (13) are available for connecting outside music sources (CD player, tuner etc.). 4.2.6 CONNECTION OF INPUT CONTACTS CIRCUITO CPU The CONT.IN RJ45 socket (7) provides 7 controlled input contacts. An example of a connection is shown in the fi gure. System manual PAW4500-VES Compact systems...
  • Page 62 PAW4500-VES 4.2.7 CONNECTION OF RELAY OUTPUTS CPU CIRCUIT Three relay outputs are available on terminals R1, R2 and R3 (8) for signalling towards outside peripheral units. 4.2.8 CONNECTION OF LOUDSPEAKER LINES TERMINAL STRIP Terminals A/B (16) are dedicated terminals for connection of the loudspeaker lines. The wiring of a PAW4502-V model (2 zones) is shown in the fi...
  • Page 63 PAW4500-VES The connections for 4 and 6 zone models (respectevely PAW4504-V and PAW4506-V) are shown in this fi gure. 4.2.9 CONNECTION OF THE STANDBY AMPLIFIER TERMINAL STRIP Using both terminal strip R (17) and A/B (16) it is possible to set a standby amplifer: here’s the connection of a PAW4502-V model (1 zone + standby amplifi...
  • Page 64 PAW4500-VES 3 ZONE SYSTEM + STANDBY 5 ZONE SYSTEM + STANDBY PAW4500-VES Compact systems System manual...
  • Page 65 PAW4500-VES 4.2.10 CONNECTION OF POWER SUPPLIES TERMINAL STRIP AND CHAR ! N.B. Check that the main thermal-magnetic circuit breaker is switched OFF. If it is not, switch it OFF before carrying out any other activities in the cabinet as there is a danger of electric shocks. ! N.B.

  • Page 66: Operational Conditions And Terminology

    PAW4500-VES 5. OPERATIONAL CONDITIONS AND TERMINOLOGY Following is a list of how the operating conditions of the system are signalled and of the defi nitions used on the subsequent pages of the manual, completed by indications of a general nature. 5.1 SIGNALLING OF OPERATING CONDITIONS The PAW is designed to signal the different operating conditions as defi...

  • Page 67: Menu Structure

    PAW4500-VES 7. MENU STRUCTURE The PAW allows system functions to be accessed through a series of Management Panels grouped, according to their operational typology and intended use, in Option Menus accessible from the MAIN MENU window. Furthermore, the following Option Menus have been assigned to different levels of access, with reference to the various circumstances requiring different degrees of skill and authorisation of the personnel assigned.

  • Page 68: Using The System

    PAW4500-VES <CONFIGURATION> MENU | 3 SYSTEM LEVEL Third level of access, for instructed personnel authorised to work on the advanced functions of the system and to alter the configuration parameters, for starting up and altering the system. The relevant login password must be entered to access this menu. To go back to the main screen press ‘Main menu’.

  • Page 69: Configuration Of The System

    PAW4500-VES 8.1 CONFIGURATION OF THE SYSTEM Configuration activities may be carried out only by qualified personnel, suitably trained for this purpose. Password rom the MUSIC MENU, go to the MAIN MENU and select < CONFIGURATION >. If access only with a password is enabled, ‘Enter configuration password’...
  • Page 70 PAW4500-VES Rack confi guration In the CONFIGURATION menu, browse through the items and select ‘set>RACK CONFIG’. From here it is possible to confi gure all the basic settings of the system. D1) >> System On the ‘System confi guration’ screen page, use the [ + ] and [ – ] keys to set the following: Rack address: ID address of the PAW (from 0 to 5).
  • Page 71 PAW4500-VES D3) >> Local emergency Screen page for setting the zones in which the emergency messages will be broadcast. The panel shows the situations of all the PAWs present in the system. Move in the table using the arrows and the Up and Dn keys. For the rack being used it is possible to select the zones one by one.
  • Page 72 PAW4500-VES D6) >> Charger On selecting the item >>Charger this screen page containing information about the internal batteries appears. Battery capacity Press ‘Change’ to select a value: 18, 26, 33 or 40 Ah. Please see page 38 for details. Energy save (enabled/disabled) For enabling/disabling the function allowing the batteries to go into the energy saving mode in the absence of the mains power supply.

  • Page 73: Music Menu

    PAW4500-VES 8.2 MUSIC MENU SETTING THE AUDIO PARAMETERS OF BGM SOURCES Screen page Description of main panel Description of options Music source control panel SELECTION OF THE BGM SOURCE displayed by the PAW in conditions Press the ‘Select’ key to select one of the following music sources: of normal “Idle”...

  • Page 74: Audio Setting> Menu

    PAW4500-VES 8.3 <AUDIO SETTING> MENU SETTING THE AUDIO PARAMETERS OF THE PA SOURCES Screen page Description of the main panel Description of options Music and broadcast source control panel The options of the AUDIO SETTING displayed by the PAW in conditions menu enable access to the of normal “Idle”...
  • Page 75 PAW4500-VES set> MONITOR SPEAKER Management of monitor speaker Sources available for selection In this panel, besides adjusting the Local microphone call volume of the monitor speaker on the Emergency unit call PAW, input and output signals of the Link input call equipment can be played.

  • Page 76: Inspection> Menu

    PAW4500-VES 8.4 <INSPECTION> MENU SYSTEM STATUS INSPECTION This menu is intended for selecting options for system status inspection. It is for use by the personnel in charge of initial checking of the causes leading to a fault or to an emergency state. In this menu it is possible to select: To return to the main screen press Main menu.
  • Page 77 PAW4500-VES Label Category subject to diagnosis See panel Notes The diagnosis status is Mains Primary and secondary Power supplies reported for each monitored DC supply power supplies element. No GND fault DC/DC converter The diagnosis status is Control input Local input contacts reported for each monitored element.
  • Page 78 PAW4500-VES report> EVENT LOG Event log This panel displays a report showing the total number of faults and alarms recorded during system operation. Press Fault log view for a detailed view of the faults. Press Alarm log view for a detailed view of the alarms. To return to the INSPECTION menu, press Escape.

  • Page 79: Operator> Menu

    PAW4500-VES 8.5 <OPERATOR> MENU MANAGEMENT OF EMERGENCY, FAULTY AND DISABLED CONDITIONS Menu from which to select options, to be used only by the personnel in charge of managing the system in the event of an emergency and/or a fault. If a login password was enabled at the time of confi guration, the following panel will appear: Enter the 4-digit numerical password (it is 2222 by default) and press Enter.
  • Page 80 PAW4500-VES Label Application See panel Notes Panel for testing the loudspeaker lines. Loudspeaker lines Loudspeaker lines On = test enabled Off = test disabled Panel for testing the local amplifiers. Amplifiers Amplifiers On = test enabled Off = test disabled Panel for testing the input contacts.
  • Page 81 PAW4500-VES set> CLOCK Setting of system date and time Panel for setting the system date and time. Press the following buttons: - Set date and - Set time to set these parameters. To return to the OPERATOR menu press ‘Escape’. 2020 After setting the desired date, press ‘Save date’...

  • Page 82: Configuration> Menu

    PAW4500-VES 8.6 <CONFIGURATION> MENU MANAGEMENT OF ADVANCED SYSTEM FUNCTIONS AND CONFIGURATION CHANGES This option selection menu is for use only by specifically trained personnel authorised to work on advanced system functions and to modify the configuration parameters, for system start-up and maintenance purposes. If a login password was enabled at the time of configuration, the following panel will appear: Enter the 4-digit numerical password (it is 3333 by default) and press Enter.
  • Page 83 PAW4500-VES set> IMP. REFERENCE Impedance acquisition and tolerance setting Panel for acquiring line impedance values and setting the tolerance threshold for the diagnostic tests. Press the appropriate buttons to access the sub-panels. The Zone impedance reference panel shows the impedance values measured out of range on the output zones, which will constitute the reference values.
  • Page 84 PAW4500-VES set> EMERG. LEVELS Setting the zone volume level during emergencies Panel for adjusting the zone volume during emergencies. To return to the CONFIGURATION menu, press Escape. set> RACK CONFIG. Rack confi guration This panel contains all the parameters needed for confi guring the rack: - System.
  • Page 85 PAW4500-VES Label Application See panel Notes In this panel the following are set: - PAW ID address (0 to 5). - Number of PAWs in the system. System confi guration - Attribution of standby amplifi er. System Standby amplifi er The total number of amplifi...
  • Page 86 PAW4500-VES Label Application See panel Notes Panel for configuring the controlled inputs. To go from one input to another (from 1 to 7), press Next or Prev. Press Mode to select one of the following modes: - Message input > Edit zone Setting of the messages for the zones (E = evac, A = alert, N = none)
  • Page 87 PAW4500-VES set> SD CARD INSTALL Setting of emergency messages The standard alert and evacuation messages and the broadcast chime are stored at the factory on the SD card mounted on the CPU circuit. In order to customise the system, it is possible, however, to add to and/or up- date these files.
  • Page 88 PAW4500-VES Password Setting a password Panel for enabling, disabling and customising the password for logging into the system service levels. The default passwords set are those shown here on the left. To change these settings and enter a new code, press the key associated with the menu in which the change is to be made and, on the next sub-panel, enter the new password.
  • Page 89 PAW4500-VES <SERVICE> MENU FOR TECHNICAL ASSISTANCE OPERATORS ONLY Fourth access level, included in the CONFIGURATION menu options. Its use is permitted only to those members of the technical service personnel who have appropriate login passwords. System manual PAW4500-VES Compact systems...
  • Page 90 PAW4500-VES 8.7 MANUAL EMERGENCY THE PROCEDURE FOR MANAGING EMERGENCIES IN THE MANUAL MODE (TO BE CARRIED OUT BY AN AUTHORI- SED OPERATOR) IS DESCRIBED BELOW. 8.7.1 GENERAL INFORMATION The manual emergency mode can be accessed at any time and has priority both over any pre-recorded messages under way - that may have been activated by an external peripheral unit connected to the controlled inputs (7) –...
  • Page 91 PAW4500-VES 8.7.4 SENDING OUT OF A LIVE EMERGENCY NOTICE FROM REMOTE STATIONS Lift the safety lid on the station and press the EMERGENCY key once. It lights up steadily. The fact that the system has been placed in a state of emergency by the station is shown also on any other stations and on the PAWs linked to the system (with a fl...

  • Page 92: Automatic Emergency Alarm Status Activated By An External Peripheral Unit

    PAW4500-VES 8.8 AUTOMATIC EMERGENCY ALARM STATUS ACTIVATED BY AN EXTERNAL PERIPHERAL UNIT THE PROCEDURE FOR MANAGING AN EMERGENCY STATUS SET OFF BY AN EXTERNAL PERIPHERAL UNIT THAT ACTIVATES THE INPUT CONTACTS PROGRAMMED TO ENABLE THE “ALARM STATUS” IS DESCRIBED BELOW. 8.8.1 ACTIVATION OF AN AUTOMATIC EMERGENCY In the event of activation of a programmed input contact the PAW stops its ‘Idle’...

  • Page 93: Failure Status

    PAW4500-VES 9. FAILURE STATUS THE PAW4500 VES HAS DIAGNOSTIC ROUTINES THAT MONITOR CONTINUOUSLY THE AVAILABILITY OF EMERGENCY SOURCES AND THE INTEGRITY OF CRITICAL PATHS OF THE SIGNALS ENSURING SYSTEM OPERATION IN EMERGENCY CONDITIONS. 9.1 SYSTEM OPERATION AND SIGNALLING IN A GENERIC FAILURE CONDITION •...

  • Page 94: Technical Specifications

    PAW4500-VES 10. TECHNICAL SPECIFICATIONS MODEL PAW4502-V PAW4504-V PAW4506-V Rated audio output @230V 500 W / D=2,5%* typical distortion at 25 W 0,025% Rated audio output @24V 400 W / D=10%* typical distortion at 25 W 0,025% Display 4.3” , backlit with touch screen, 480x272 pixels N°...
  • Page 95 PAW4500-VES MODEL PAW4502-V PAW4504-V PAW4506-V General information Mains power supply @230V 230 V 50/60Hz +10/-15% 230 V 50/60Hz +10/-15% 230 V 50/60Hz +10/-15% Consumption @230V 646 W full load 653 W full load 660 W full load (2amps active) (2amps active / 2amp standby) (2amps active / 4amp standby) Effi...
  • Page 96 Voice alarm manual control Interface to external control device(s) Emergency microphone(s) 13.14 Redundant power amplifi er S.p.A. Via Settembrini, 34 - 20020 Lainate (MI) - Italia Tel. +39 0258077.1 • Fax +39 0258077.277 http://www.paso.it E-mail: info@paso.it UDT 01/21 | 11/796 | ENG...
