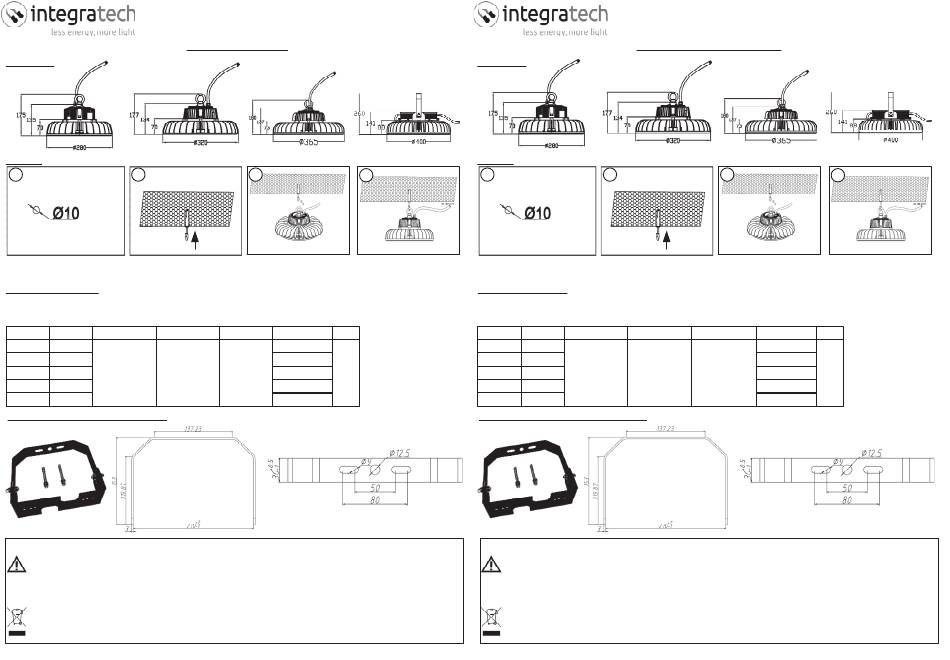

Integratech PHB75 Manual

Afmetingen:
75/100W 150W
Montage:
1 2
Boor een opening van 10mm Monteer de bijgeleverde
expansieplug met haak en
schroef deze aan.
Elektrische aansluiting:
Het toestel is voorzien van 2 aansluitkabels van 2 meter lang.
Voedingskabel: bruin = fase, blauw = neutraal, geel/groen = aarding.
Dimkabel 1-10V: wit = DIM-, blauw = DIM+
Referentie Vermogen Aansluitspanning Efficiëntie
PHB75 75W
PHB100 100W
100~277VAC
PHB150 150W Tot 145lm/W
50~60Hz
PHB200 200W
PHB240 240W
Vaste montagebeugel PHB-WBR: (optie)
Installatie en onderhoud dienen steeds te gebeuren door gekwalificeerd personeel.
De lichtbron van dit armatuur is niet vervangbaar, bij einde van de levensduur moet het armatuur vervangen worden..
Beschadigde toestellen in originele verpakking worden onder waarborg omgeruild.
De aarding moet ten alle tijden correct aangesloten worden om veiligheidsproblemen te voorkomen.
Controleer steeds of de correcte aansluitspanning aanwezig is.
Gebruikte lampen
Breng oude of defecte LED armaturen steeds binnen in een geschikt verzamelpunt in overeenstemming met de geldende voorschriften met
betrekking tot milieubescherming. Gebruikte lampen kunnen gedeponeerd worden in een recyclagepunt waar ze gratis worden geaccepteerd.
Een correct gebruik van apparatuur maakt het mogelijk om waardevolle milieuhulpbronnen te behouden en negatieve gevolgen voor de
gezondheid en het milieu te voorkomen.
Integratech bvba – Groenstraat 48 – BE3270 Scherpenheuvel - Belgium
NL Handleiding PHB
200W 240W
3
4
Hang het toestel direct aan de Sluit de elektrische bedrading
haak of gebruik een staaldraad
of ketting.
Stralingshoek Aantal LEDs CRI
140x SMD3030
140x SMD3030
60° optie
196x SMD3030 >80
110° standaard
252x SMD3030
252x SMD3030
Dimensions:
75/100W
Montage:
1
100~277 Vac
Percer un trou de 10mm
aan. 100~277VAC 50/60Hz
Connection électrique:
L'appareil est équipé de 2 câbles de connexion de 2 mètres de long.
Câble d'alimentation: marron = phase, bleu = neutre, jaune/vert = terre.
Câble dimming 1-10V: blanc = DIM-, bleu = DIM +
IP65 Reference Puissance
PHB75 75W
PHB100 100W
PHB150 150W
IK08
PHB200 200W
PHB240 240W
Support de fixation PHB-WBR: (en option)
L'installation et la maintenance doivent toujours être effectuées par du personnel qualifié. La source lumineuse de ce luminaire n'est pas
remplaçable, le luminaire doit être remplacé à la fin de sa vie.
Les appareils endommagés dans leur emballage d'origine sont échangés sous garantie.
La mise à la terre doit toujours être correctement connectée pour éviter tout problème de sécurité.
Toujours vérifier si la tension de connexion correcte est présente.
Lampes usagées
Toujours ramener les appareils à LED usés ou défectueux à un point de collecte approprié, conformément aux réglementations en vigueur en
matière de protection de l'environnement. Les lampes usagées peuvent être déposées dans un point de recyclage où elles sont acceptées
gratuitement. Une utilisation appropriée des équipements permet de préserver des ressources environnementales précieuses et d'éviter des
conséquences négatives pour la santé et l'environnement.
FR Manuel d'installation PHB
150W 200W
2 3
Fixez le bouchon d'expansion Accrochez l'appareil
directement au crochet ou
avec crochet fourni.
utilisez un fil d'acier/chaîne.
Voltage Efficacité Angle de faisceau
100~277VAC 60° optie
Tot 145lm/W
50~60Hz 110° standaard
Integratech bvba – Groenstraat 48 – BE3270 Scherpenheuvel - Belgium
240W
4
100~277 Vac
Connectez le câble électrique.
100~277VAC 50/60Hz
Nombre de LED CRI IP65
140x SMD3030
140x SMD3030
196x SMD3030 >80
IK08
252x SMD3030
252x SMD3030
