Palme Fenix Assembly Instruction Manual page 5

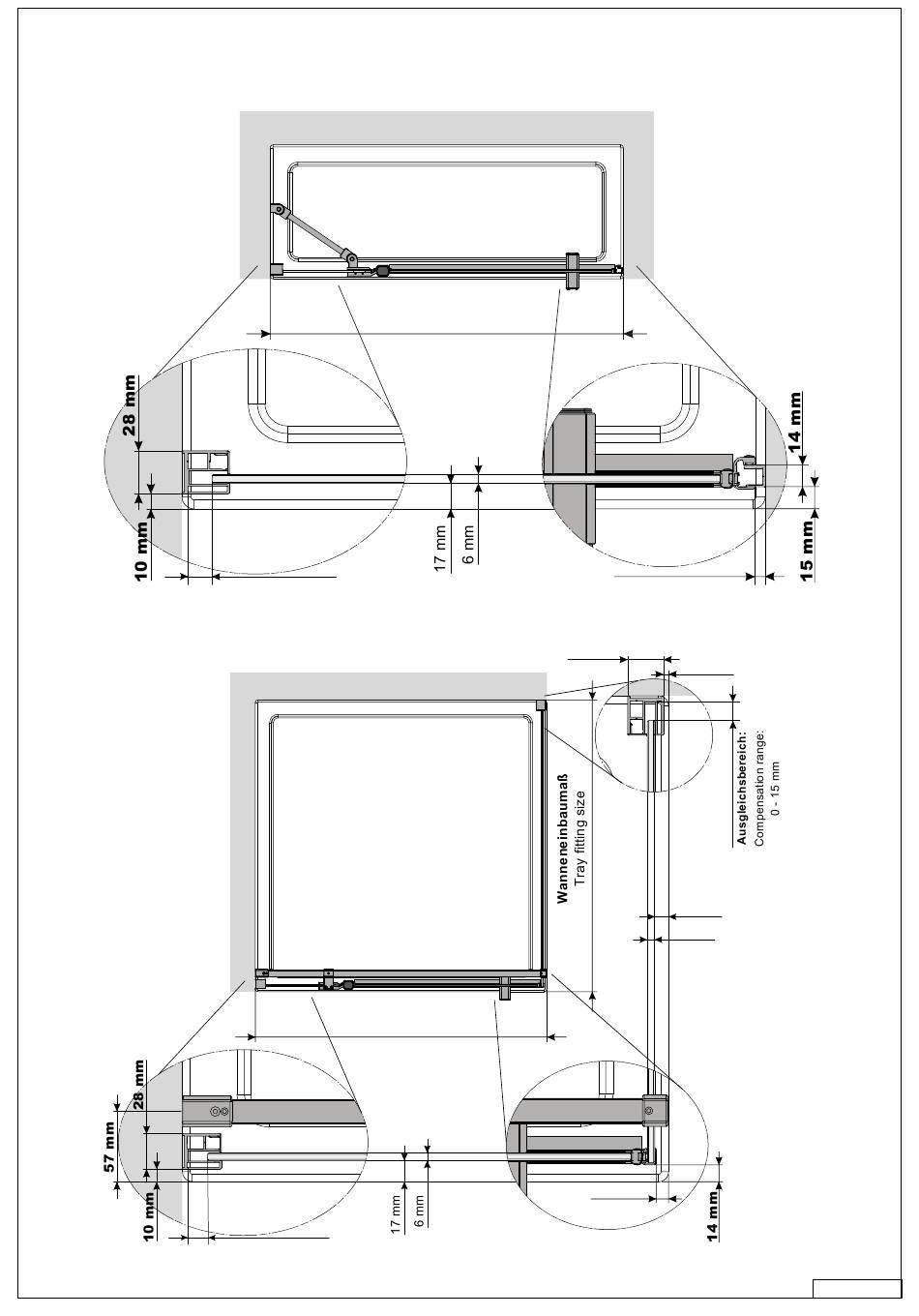

Einbauinformation
Installation information
Nischeneinbau
alcove installation
Nischeneinbaumaß
Alcove fitting size
Ausgleichsbereich:
Compensation range:
0 - 15 mm
Pendeltür an Fixteil
mit Seitenteil
swing door on fi xed
part with side panel
Wanneneinbaumaß
Tray fitting size
Ausgleichsbereich:
Compensation range:
0 - 15 mm
Ausgleichsbereich:
Compensation range:
0 - 5 mm
28 mm
4 mm
11 mm
6 mm
10 mm
F002.1 - 5
