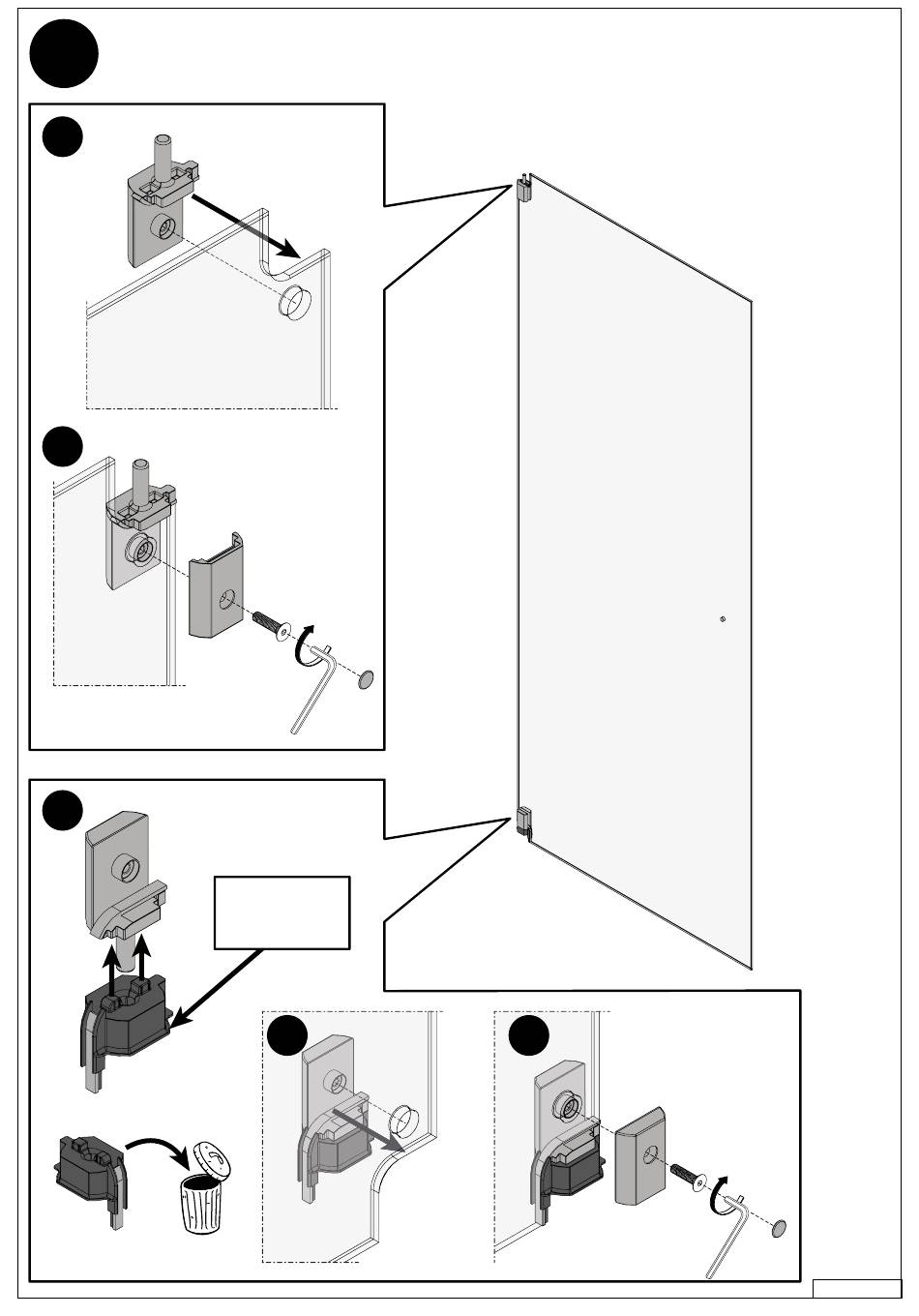

Palme Fenix Assembly Instruction Manual page 12

Anleitung für linke Beschlagseite dargestellt.
4
Für rechte Beschlagseite, spiegelgleicher Aufbau.
Instructions shown for the left side fi tting.
For right side fi tting, mirror structure.
A
B
C
Übriges Bauteil
remaining part
M5x20mm
SW3
Abweislippe muss
innen sein!
repelling lip has to
be inside!
D E
M5x20mm
SW3
F002.1 - 12
