ACM TITAN Instructions And Warnings For Fitters

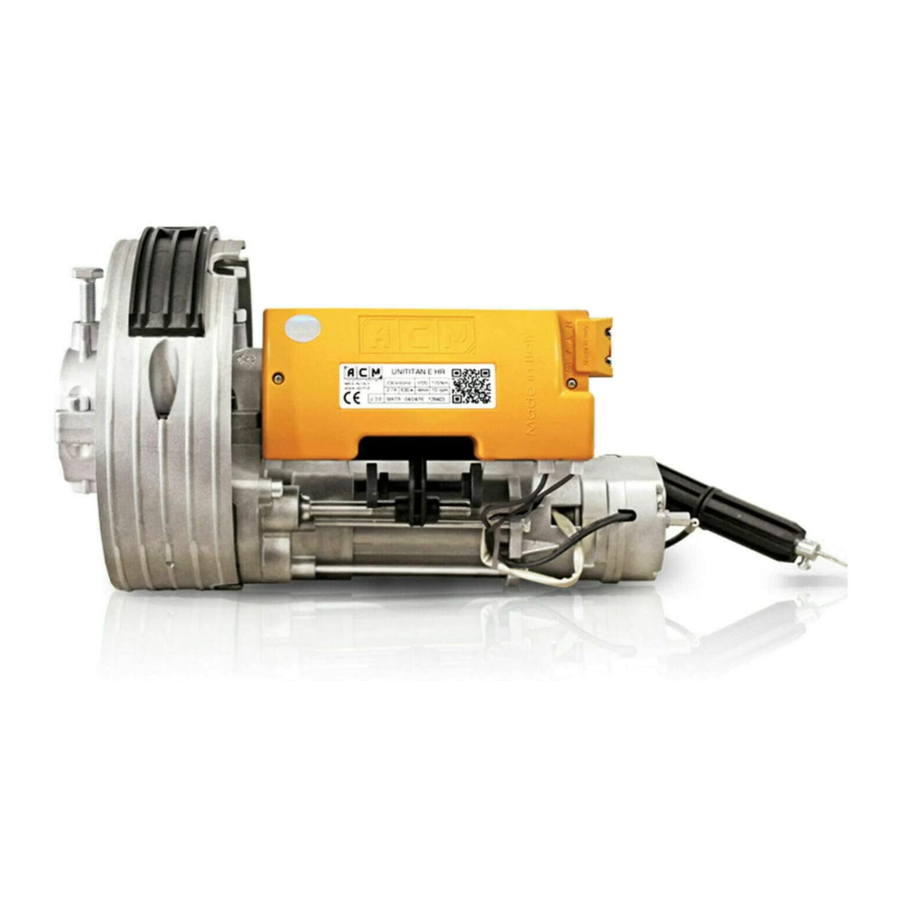

Central gearmotors for rolling shutters
Hide thumbs Also See for TITAN:

Advertisement

Quick Links

Download this manual
TITAN
Motoriduttori centrali per serrande
Central gearmotors for rolling shutters
Motoréducteurs centraux pour rideaux roulants
Motorréductores centrales para cierres metalicos
Istruzioni ed avvertenze per l'installatore
Attenzione: per la sicurezza delle persone è importante rispettare queste istruzioni.
Conservate questo manuale per poterlo consultare in futuro.
Instructions and warnings for fitters
Warning: follow these personal safety instructions very carefully.
Save this manual for future reference.
Instructions et recommandations pour l'installateur
Attention: pour la sécurité des personnes, il est important de respecter ces instructions.
Conservez ce manuel pour pouvoir le consulter dans le futur.
Instrucciones y advertencias para el instalador
Atención: es importante respetar estas instrucciones para garantizar la seguridad de las personas.
Guarde este manual para poderlo consultar posteriormente.
®

Advertisement

loading
Need help?

Need help?

Do you have a question about the TITAN and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ACM TITAN

Summary of Contents for ACM TITAN

  • Page 1 TITAN Motoriduttori centrali per serrande Central gearmotors for rolling shutters Motoréducteurs centraux pour rideaux roulants Motorréductores centrales para cierres metalicos Istruzioni ed avvertenze per l’installatore Attenzione: per la sicurezza delle persone è importante rispettare queste istruzioni. Conservate questo manuale per poterlo consultare in futuro.
  • Page 2 CE - Dichiarazione di conformità tenzione eseguita secondo le istruzioni del I motoriduttori centrali per serrande serie TITAN Produttore, sono conformi alle disposizioni della sono conformi alle normative tecniche UNI EN 292 Direttiva UE 89/392 CEE e successive modifiche.
  • Page 3 Declaration of incorporation The central gearmotors for rolling shutters series Legal representative TITAN, when installed and maintained according to Alfredo Lanzoni IMPORTANT SAFETY INSTRUCTIONS Do not use command buttons that ATTENTION - FOR REASONS OF PERSO-...
  • Page 4 TITAN, lorsqu’ils sont installés et entretenus selon les instructions du fabricant, avec CE – Déclaration de conformité des volets, également installés et entretenus selon Les motoréducteurs centraux pour rideaux rou- les instructions du producteur, sont conformes aux lants de la série TITAN sont conformes aux normes...
  • Page 5 Directivas citadas. Declaración de incorporación Los motorreductores centrales para cierres metalicos El Representante Legal de la serie TITAN, siempre que la instalación y man- Alfredo Lanzoni INSTRUCCIONES IMPORTANTES DE SE- No utilizar pulsadores externos de GURIDAD mando que permitan al mismo tiempo ATENCIÓN –...
  • Page 6 • Rotazione della corona su cuscinetto a rulli • Cavo di alimentazione elettrica: 4x1 mm • Ingranaggi in acciaio per Eurotitan, Unititan e Titan 240; 4x1,5 • Albero di trasmissione calettato su cusci- per Titan 240 BM netti a sfere •...
  • Page 7 • Hauteur maximum du rideau: 6 mètres • Glissement de la couronne sur les paliers a • Câble d’alimentation electrique: 4x1 mm rouleaux pour Eurotitan, Unititan at Titan 240; 4x1,5 • Arbre de transmission sur doubles coussi- pour Titan 240 BM nets à billes •...
  • Page 8 ISTRUZIONI DI MONTAGGIO diametro 12 mm in corrispondenza del foro fi- 1) Eseguire foro diametro 10 mm a 5 cm. dal centro dell’albero della serranda (vedi fig. l); lettato M 10 posto sulla corona; 2) Rimuovere la vite T.E. M l0 dalla corona del 13) Ruotare a mano la corona di 1-1 giri fa- motoriduttore;...
  • Page 9 INSTALLATION INTRUCTIONS 1) Drill a 10 mm diameter hole 5 cm from the same location as the M10 threaded hole on centre of the shutter’s shaft (see fig. l); the gear; 2) Remove the M 10 t.e. screws from the 13)Tighten by hand the gear by 1-1 turns by gear of the gearmotor.
  • Page 10 INSTRUCTIONS DE MONTAGE 1) Faire un trou d’un diamètre de 10 mm. a 5 13) Faire tourner a manuellement la couron- cm. du centre de l’arbre du rideau (voir fig. l); ne de 1-1 tours en approchant le pommeau 2) Déplacer la vis T.E. M 10 de la couronne du vers le microinterrupteur l (descente) fig.
  • Page 11 INSTRUCCIONES DE MONTAJE 1) Hacer un agujero diametro 10 mm. a 5 cm. diametro 12 mm que case con un agujero en del centro de la barra del cierre metalico (ver espiral M l0 situado sobre la corona; fig. l); 13) Girar con la mano la corona en 1-1 2) Extraer el tornillo T.E.
  • Page 13 schema di applicazione del kit elettrofreno P-PBM-P115 diagram for the application of the electrobrake P-PBM-P115 schéma d’application du groupe electrofrein P-PBM-P115 esquema de aplicaciòn del kit electrofreno P-PBM-P115...
  • Page 14 Vista esplosa dei componenti del gruppo elettrofreno P-PBM -P115 Blow up view of the electrobrake P-PBM -P115 Groupe electrofrein P-PBM -P115 Grupo electrofreno P-PBM -P115...
  • Page 15 UNITITAN L’Unititan è realizzato con una corona da 200 mm che può trasformarsi in corona da 220 mm tramite una fascia perimetrale. The Unititan built with a 200 mm crown wheeI, which can be converted into a 220 mm crown wheel by the use of a perimetral band. L’Unititan est realisé...
  • Page 20 ® ACM srl 00040 Pomezia ROMA via Oros, 2/g Tel. +39 0691629901 Fax +39 06916299232 www.acmsrl.it e.mail: info@acmsrl.it...
