INSTRUCCIONES DE ENSAMBLE

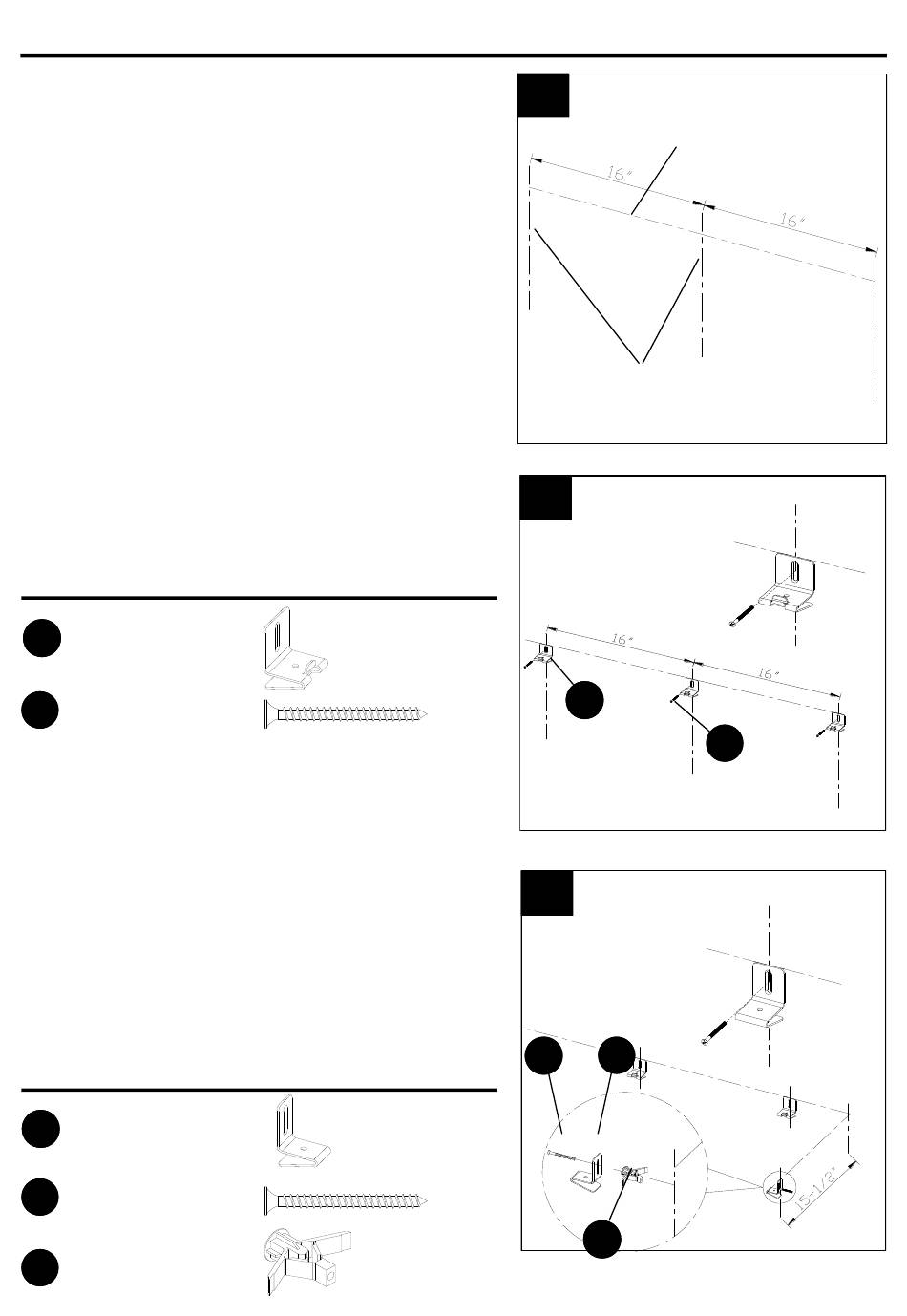

1. Marque tres ubicaciones de vigas en la pared
con un sensor de vigas. Dibuje un nivel de altu-
ra de instalació n donde quiera instalar la repisa.
2. Asegure el soporte de pared (CC) a la pared por
medio de atornillarlo con tornillos para madera
M4 x 45 mm (DD) a través como se muestra.
Usar Artí culos de Ferreterí a
Soporte de Pared
CC
Tornillo para Madera
DD
M4 x 45 mm
2B Soportes laterales (BB) son requeridos si el ex-
tremo de la repisa también toca la pared. Adjun-
te el soporte lateral (BB) a la pared por medio de
atornillar el tornillo M4 x 45 mm (DD) a través. El
soporte lateral debe de ser colocado a 15-1/2 in.
(39,4 cm) de la esquina. Use los taquetes de
pared (EE) si no hay vigas presentes.
Usar Artí culos de Ferreterí a
Soporte de Pared
BB
Tornillo para Madera
DD
M4 x 45 mm
Taquete de Pared
EE
1
Ubicaciones de las Vigas
2
x 3
CC
x 3
2B
DD BB
x 2
x 2
EE
x 2
22
Lí nea de Nivel
(40,6 cm)
(40,6 cm)
(40,6 cm)
DD
(40,6 cm)
(39,4 cm)
