Analog Video Recorder
Quick Start Guide
Thanks for purchasing ezcap272 Analog Video Recorder. The following guides you how to set up. Hope this
device will bring you nice digital experience.

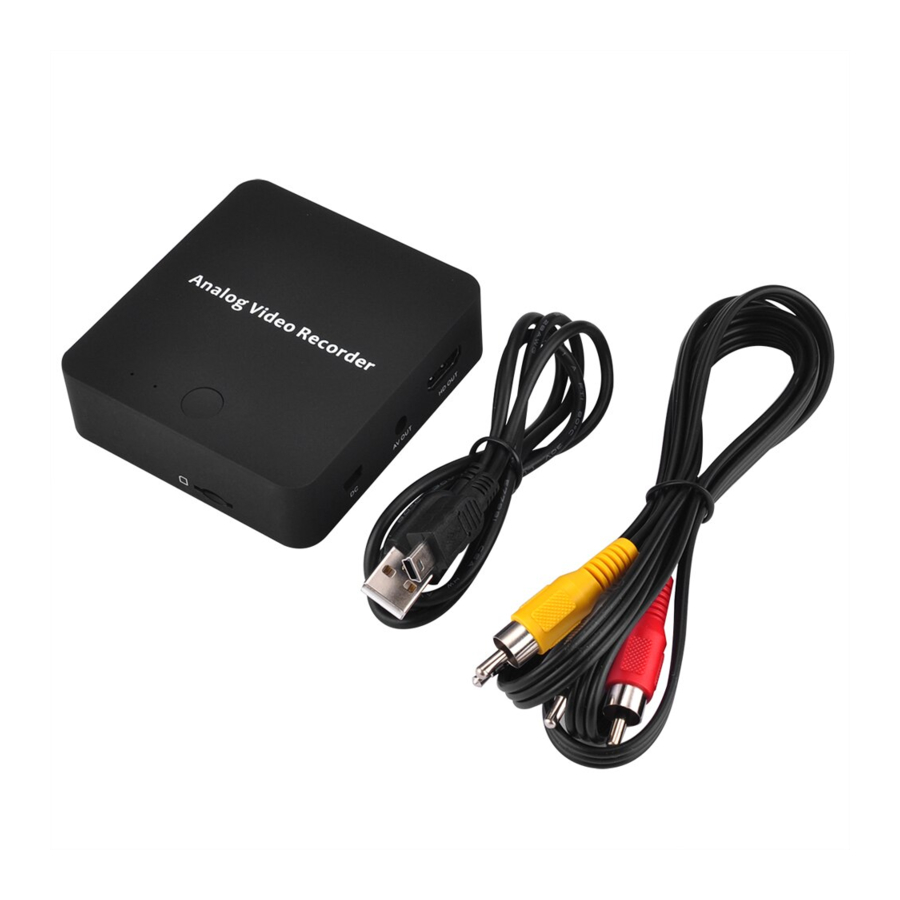

With ezcap272 Analog Video Recorder, you can convert your old video tapes or camcorder tapes to digital format
with one click of button, record and digitalize video from VHS, VCR's, DVD Players, DVR's, Camcorders,Hi8,and
Gaming Systems. Ezcap272 Analog Video Recorder records video directly, no computer required.

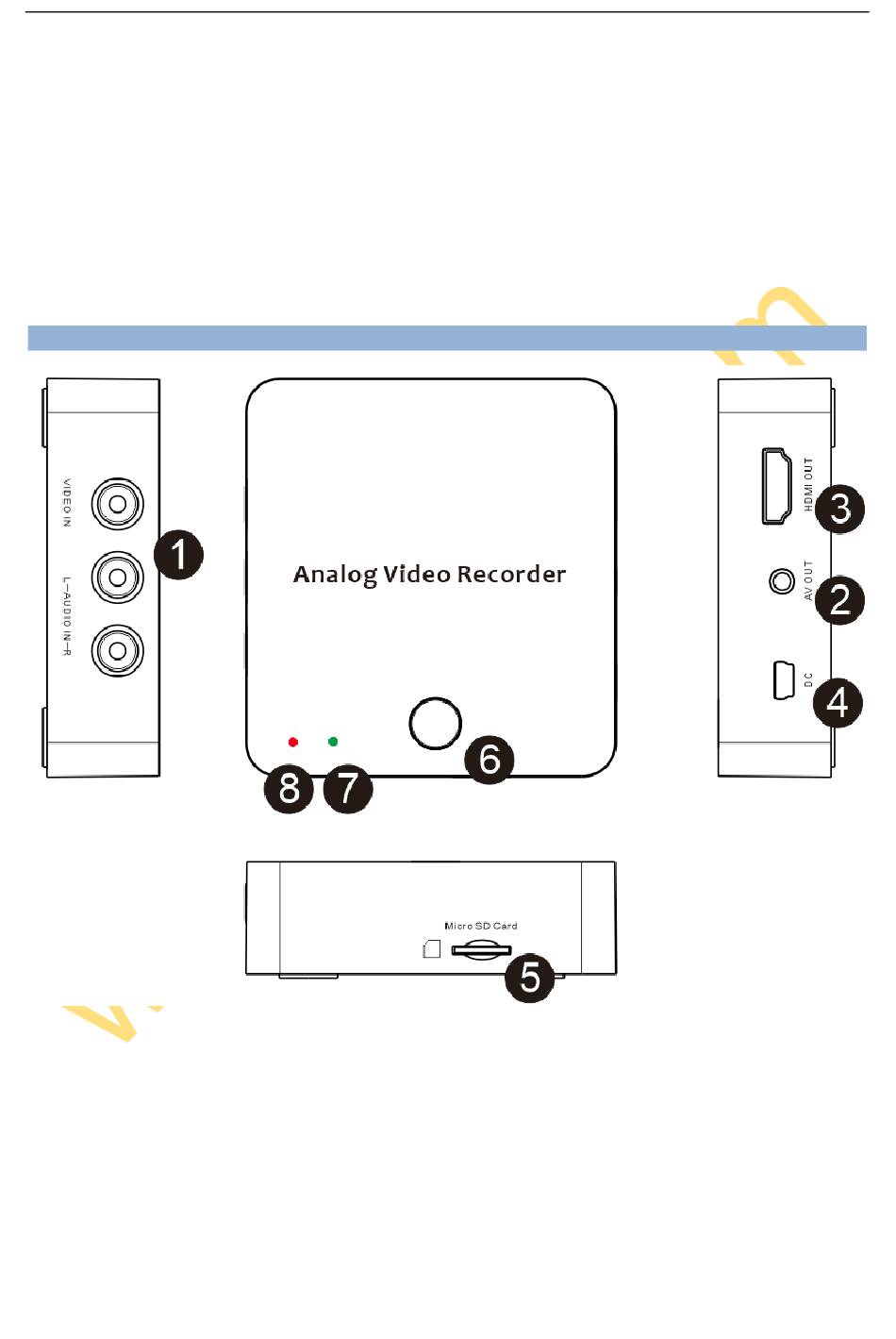

Features:
1. VIDEO AUDIO IN – RCA Composite video and L/R audio input from video source device. Yellow = video, white =
audio left channel, red = audio right channel.
2. AV OUT – Connect to TV monitor displaying with included AV Cable.
3. HDMI OUT –Connect to TV monitor displaying with HDMI Cable. (HDMI Cable is not included.)
4. DC – Connect to 5V DC power with mini USB cable. Or connect to computer's USB port to manage files or update
firmware.
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for EzCAP 272
Summary of Contents for EzCAP 272
- Page 1 Analog Video Recorder Quick Start Guide Thanks for purchasing ezcap272 Analog Video Recorder. The following guides you how to set up. Hope this device will bring you nice digital experience. With ezcap272 Analog Video Recorder, you can convert your old video tapes or camcorder tapes to digital format with one click of button, record and digitalize video from VHS, VCR's, DVD Players, DVR's, Camcorders,Hi8,and Gaming Systems.
- Page 2 5. Micro SD card slot – Plug Micro SD card saving record file. 6. Record Button – Press to record video (even without video input), press again to stop and save file. Long time (about 3 seconds) press to switch PLAY mode and DATA mode. 7.
- Page 3 ezcap272 with two video output – HDMI OUT and AV OUT. Use HDMI cable or 3.5MM to RCA cable (come with the device in box) to connect with HDMI OUT or AV OUT, and another side connects to TV or monitor. TV or monitor will show the video if both of POWER DC, VIDEO INPUT and VIDEO OUTPUT are ready.
-
Page 4: Specifications
switch to DATA mode – will show you DATA and USB drive picture on screen, then you can find out the Micro SD Card disk on your computer. Open it, and find your recorded video files like ezcap0001.avi … Copy them into your computer and play by media software. - Page 5 视频录制盒 说明手册 感谢购买 ezcap272 视频录制盒，请参考以下说明来设置和使用该产品，并愿这款产品带给你欣喜。. 使用 ezcap272 视频录制盒，你可以将老式磁带录像机或老式磁带摄像机的视频转成数字格式保存， 包括任何带 有 CVBS 模拟视频输出的设备，都可以将视频录制为数字格式保存，包括 VHS，VCR， DVD， DVR， Hi8 和游戏机 等。 ezcap272 视频录制盒，无需电脑，直接录制视频。 Features: 1. VIDEO AUDIO IN – 3RCA 莲花端子用于连接视频输入，黄色=AV，白色=左声道，红色=右声道 2. AV OUT –用配备的 AV 线材连接电视机...
- Page 6 3. HDMI OUT – 用 HDMI 线材连接电视机或显示器 4. DC – 迷你 USB 接口，用于连接电源让机器工作，或连接电脑 USB 接口，将 TF 卡的文件拷贝到电脑，或更新软件 程序。 5. TF 卡槽 – 插入 TF 卡来存储录制文件 6. 录制按键 – 按下开始录制视频，再按则停止录制并保存文件。 长按可以在录制视频和传输数据进行功能切换。 7. 电源指示灯 – 连接电源后绿色常亮 8. 录制指示灯 – 录制时红色闪烁，停止录制时熄灭 连接 视频输入 使用...
- Page 7 ezcap272 视频录制盒有两个视频输出方式 – HDMI 输出和 CVBS 视频输出。 用 HDMI 线连接 ezcap272 视频录制盒的 HDMI OUT 接口和电视机或显示器的 HDMI 输入接口， 或者用附带的 3.5 毫 米转 3RCA 线来连接 ezcap272 视频录制盒的 AV OUT 接口和电视机的三个莲花头视频输入接口。 此时，视频将会在 连接的电视机或显示器上显示。 请不要同时使用 HDMI OUT 和 AV OUT 来连接电视或显示器。 如果你同时连接了 HDMI OUT 和 AV OUT，那只有 AV OUT 有效。 即使你此时拔出 AV OUT，HDMI OUT 也无效，只 有重新插拔...
- Page 8 使用操作: 录制视频 以上全部连接准备好后，你应该可以在电视机或者显示器上看到想要录制的视频。此时，按下录制按键开始录制，红色 的录制指示灯会闪烁，表示正在录制中。 再次按下录制键则停止录制并保存文件，红色指示灯会熄灭，画面也会提 示”Saving File”。 如果你没有插入 TF 卡或者机器识别不到 TF 卡，按下录制按键时，画面会提示”No Card Disk”，请正确插入 TF 卡或检 查你的 TF 卡是否有问题。 注意： 如果你长时间录制且超过 2 小时 42 分，ezcap272 视频录制盒将会自动保存一个文件并开始下一段时间的录制 并新建一个文件。 保存录制视频文件 你有两个方式来保存录制视频文件。 用附带的迷你 USB 线材连接设备和电脑，长按录制键约 3 秒会从录制模式切换到数据模式 – 电视将会闪一下 DATA 字 样后显示 U 盘图片，这时可以在电脑上发现 TF 卡磁盘，打开磁盘将会发现 ezcap0001.avi 文件，拷贝进电脑或用媒体 播放软件播放。...
- Page 9 录制文件 大约 9.3MB/分钟, 0.56GB/小时。 电源适配器 5 伏/1 安 USB 电源...
