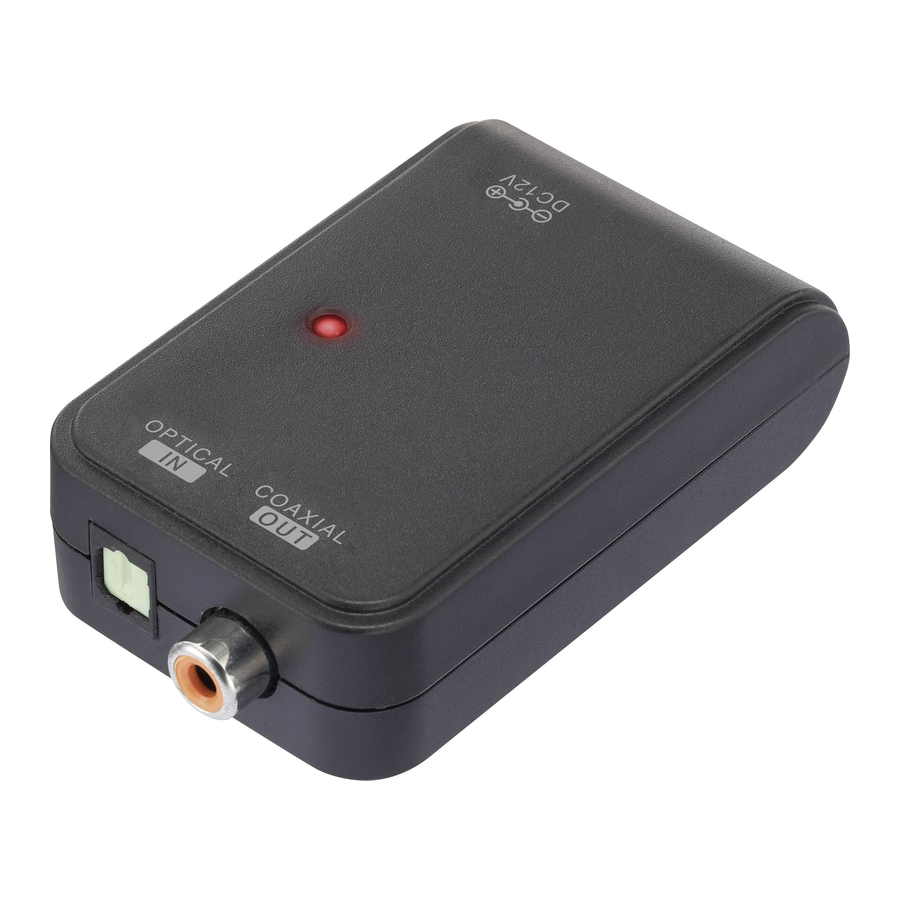

Speaka Professional 1285735 Operating Instructions

TOSLINK zu Koax Digital Audio-Konverter
Best.-Nr. 1285735
Bestimmungsgemäße Verwendung
Das Produkt dient zum Umwandeln von einem digitalen Toslink-Signal in ein digitales Koax-Signal. Es steht
eine Toslink-Eingangsbuchse und eine Koax-Ausgangsbuchse zur Verfügung. Für die Stromversorgung wird
ein Netzteil mitgeliefert.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand,
Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie
diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Lieferumfang
• Toslink zu Koax Digital Audio-Konverter
• Steckernetzteil
• Bedienungsanleitung
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Personen / Produkt
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen
Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen,
hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie
es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe
wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das
Produkt angeschlossen wird.
• Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Als Spannungsquelle darf nur das beiliegende Netzteil verwendet werden.
• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose des öffentlichen
Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem Einstecken des Netzteils, ob die auf dem
Netzteil angegebene Spannung mit der Spannung Ihres Stromversorgungsunternehmens übereinstimmt.
• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür
vorgesehenen Griffflächen aus der Netzsteckdose.
• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder durch scharfe Kanten
beschädigt werden.
• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben kann. Es
besteht Verletzungsgefahr.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus der Netzsteckdose.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum
gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören.
Außerdem besteht beim Netzteil Lebensgefahr durch einen elektrischen Schlag! Lassen Sie das Produkt
zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U.
mehrere Stunden dauern.
• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit Flüssigkeit gefüllten
Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit oder ein Gegenstand ins Geräteinnere gelangt
sein, schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat
abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf danach
nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Wenn das Netzteil Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr durch
einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das
Netzteil angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen,
anschließend FI-Schutzschalter abschalten, so dass die Netzsteckdose allpolig von der Netzspannung
getrennt ist). Ziehen Sie erst danach das Netzteil aus der Netzsteckdose. Entsorgen Sie das beschädigte
Netzteil umweltgerecht, verwenden Sie es nicht mehr. Tauschen Sie es gegen ein baugleiches Netzteil aus.
• Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit
Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
b) Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw.
einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie
Version 05/15
sich an unseren technischen Kundendienst oder an andere Fachleute.
Bedienelemente
1 LED-Betriebsleuchte
2 Toslink-Eingangsbuchse OPTICAL IN
3 Koax-Cinchbuchse COAXIAL OUT
4 Netzteil-Anschlussbuchse DC 12 V
Inbetriebnahme
• Schalten Sie alle zu verbindenden Geräte aus, bevor die Kabel angeschlossen werden.
• Als digitaler Audioeingang steht eine optische Toslink-Eingangsbuchse OPTICAL IN (2) zur Verfügung.
Verbinden Sie ein Toslink-Kabel mit der Toslink-Eingangsbuchse OPTICAL IN und mit der Toslink-Buchse
Ihres Abspielgerätes (z.B. DVD Player).
• Verbinden Sie ein Koax-Cinchkabel mit der Koax-Cinchbuchse COAXIAL OUT (3). Verbinden Sie das
andere Ende des Koax-Cinchkabels mit der Koax-Cinch Eingangsbuchse Ihres Wiedergabegerätes
(z. B. Verstärker).
• Verbinden Sie den Niederspannungsstecker des mitgelieferten Netzteils mit der Netzteil-Anschlussbuchse
DC 12 V (4). Stecken Sie das Netzteil in eine passende Steckdose. Die LED-Betriebsleuchte (1) leuchtet
auf.
• Schalten Sie Ihr Wiedergabegerät ein (z. B. Verstärker) und wählen Sie den entsprechenden Audioeingang.
• Schalten Sie Ihr Abspielgerät ein (z.B. DVD-Player) und starten Sie die Wiedergabe.
• Ziehen Sie nach dem Gebrauch das Netzteil aus der Steckdose.
Wartung und Reinigung
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische
Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.
• Trennen Sie das Produkt vor Reinigungsbeginn von der Spannungsquelle und von den angeschlossenen
Geräten.
• Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/zerlegen Sie es
deshalb niemals. Tauchen Sie das Produkt nicht in Wasser ein.
• Zur Reinigung genügt ein trockenes, weiches und sauberes Tuch. Drücken Sie nicht zu stark auf das
Gehäuse, dies kann zu Kratzspuren führen.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
a) TOSLINK zu Koax Digital Audio-Konverter
Betriebsspannung/-strom ..........................12 V/DC, 250 mA
Digitaler Audioeingang ...............................1 x optisch (Toslink-Buchse)
Digitaler Audioausgang ..............................1 x Koax-Cinch
Betriebsbedingungen .................................0 bis +60 ºC, 0 – 90 % rF
Lagerbedingungen .....................................0 bis +60 ºC, 0 – 90 % rF
Abmessungen (B x H x T) .........................ca. 69 x 24 x 50 mm
Gewicht ......................................................43 g
b) Netzteil
Betriebsspannung/-strom ..........................230 V/AC, 50 Hz, 150 mA
Ausgangsspannung/-strom ........................12 V/DC, 250 mA
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2015 by Conrad Electronic SE.
Vorderseite
1 2 3
Rückseite
4
