Summary of Contents for Allen + Roth S-DN091

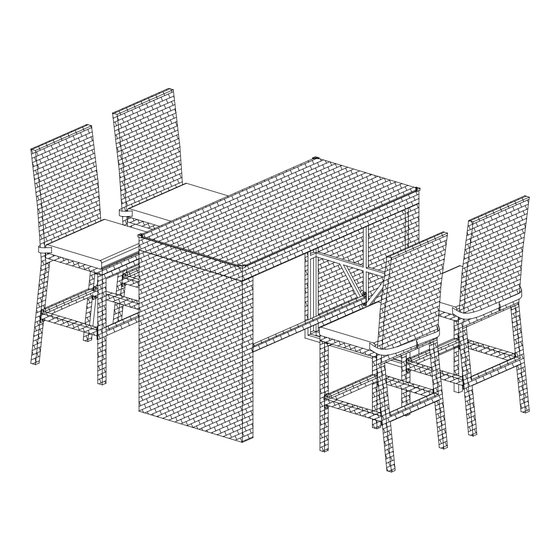

- Page 1 ITEM # 0773120 5 PC WOVEN DINING SET MODEL # S-DN091 Français p.10 ATTACH YOUR RECEIPT HERE Purchase Date Serial Number Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Friday.
-
Page 2: Package Contents
PACKAGE CONTENTS QUANTITY PART DESCRIPTION Backrest Seat Cushion Chair Seat Connect Bar 1 Chair Front Leg Glass Table Top Table Leg Connect Bar 2... - Page 3 HARDWARE CONTENTS (shown actual size) M6 x 25 mm Bolt Spring Washer Washer Qty. 4 + 1 spare Qty. 74 + 8 spare Qty. 74 + 8 spare M6 x 35 mm M6 x 15 mm M6 x 50 mm Bolt Bolt Bolt...
-
Page 4: Safety Information
SAFETY INFORMATION Please read and understand this entire manual before attempting to assemble or install the product. WARNING Keep all children and pets away from assembly area. Children and pets should be supervised when they are in the area of the set. When placing in the desired location, ensure that all legs are resting on the same surface. - Page 5 ASSEMBLY INSTRUCTIONS 1. Attach chair seat (C) to backrest (A) using bolts (EE), spring washers (BB), flat washers (CC) and bolts (DD), spring washers (BB), and flat washers (CC). Secure all bolts tightly with wrench (HH) and cover with plastic caps (GG). Repeat these instructions for the three remaining chairs. NOTE: The list below accounts for the hardware used for the assembly of all four chairs.
- Page 6 ASSEMBLY INSTRUCTIONS 2. Attach chair seat (C) to the middle of chair front leg (E) using bolt (AA), spring washer (BB) and flat washer (CC). Attach the two sides of chair seat using bolts (DD), spring washers (BB) and flat washers (CC) separately.
- Page 7 ASSEMBLY INSTRUCTIONS 4. Place the seat cushions (B) on the chairs (one each) and fasten them. 5. Turn over the table top (G) and attach the table legs (H) to the two sides of table top (G) using bolts (FF), spring washers (BB) and flat washers (CC). Secure all bolts tightly with wrench (HH) and cover with plastic caps (GG).
-
Page 8: Care And Maintenance
ASSEMBLY INSTRUCTIONS 6. Attach connect bar 2 (I) to the two sides of table legs (H) using bolts (DD), spring washers (BB) and flat washers (CC). Finally, turn the table CC BB right-side up and put glass (F) on table top (G). Hardware Used M6 Spring Washer M6 Washer... -
Page 9: Replacement Parts List
REPLACEMENT PARTS LIST For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Friday. PART# PART DESCRIPTION Backrest P30114A17107 Seat Cushion P00403G02112 Chair Seat P30215A17107 Connect Bar 1 P11445A17107 Chair Front Leg P32303A17107 Glass P30602A14000... - Page 10 ARTICLE # 0773120 TRESSÉ DE 5 PIÈCES POUR COIN-REPAS MODÈLE # S-DN091 JOIGNEZ VOTRE REÇU ICI Numéro de série Date d’achat Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant, appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 20 h (HNE),...
-
Page 11: Contenu De L'emballage
CONTENU DE L’EMBALLAGE PIÈCE DESCRIPTION QUANTITÉ Dossier Coussin de siège Siège de fauteuil Tige de connexion 1 Pied de chaise avant Plateau en verre Plateau Pied Tige de connexion 2... - Page 12 QUINCAILLERIE INCLUSE (grandeur réelle) Boulon Rondelle à ressort Rondelle M6 de 25 mm Qté. 4 + 1 Qté. 74 + 8 Qté. 74 + 8 de rechange de rechange de rechange Boulon Boulon Boulon M6 de 35 mm M6 de 15 mm M6 de 50 mm Qté.
-
Page 13: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ Assurez-vous de lire et de comprendre l’intégralité de ce manuel avant de tenter d’assembler ou d’installer l’article. AVERTISSEMENT Assurez-vous que les enfants et les animaux ne s’approchent pas de l’endroit où vous assemblez l’article. Surveillez les enfants et les animaux lorsqu’ils se trouvent à proximité de l’ensemble. Lorsque vous placez l’article à... -
Page 14: Instructions Pour L'assemblage
INSTRUCTIONS POUR L’ASSEMBLAGE 1. Fixez le siège de la chaise (C) au dossier (A) à l’aide de boulons (EE), de rondelles à ressort (BB), de rondelles plates (CC) et de boulons (DD), de rondelles à ressort (BB) et de rondelles plates (CC). Serrez solidement tous les boulons à... - Page 15 INSTRUCTIONS POUR L’ASSEMBLAGE 2. Fixez le siège de la chaise (C) au centre du pied de chaise avant (E) à l’aide d’un boulon (AA), d’une rondelle à ressort et d’une rondelle plate (CC). Fixez chacun des deux côtés du siège de la chaise à...
- Page 16 INSTRUCTIONS POUR L’ASSEMBLAGE 4. Placez les coussins de siège (B) sur les chaises (un coussin sur chaque chaise) et attachez-les. 5. Tournez le plateau (G) à l’envers, puis fixez les pieds (H) aux deux côtés du plateau (G) à l’aide de boulons (FF), de rondelles à...
-
Page 17: Entretien
INSTRUCTIONS POUR L’ASSEMBLAGE 6. Fixez la tige de connexion 2 (I) aux deux côtés des pieds (H) à l’aide de boulons (DD), de rondelles à ressort (BB) et de rondelles plates CC BB (CC). Finalement, remettez la table à l’endroit et placez le plateau en verre (F) sur le plateau (G). -
Page 18: Liste Des Pièces De Rechange
LISTE DES PIÈCES DE RECHANGE Pour obtenir des pièces de rechange, veuillez communiquer avec notre service à la clientèle au 1 866 439-9800, entre 8 h et 20 h (HNE), du lundi au vendredi. PIÈCE DESCRIPTION PART # Dossier P30114A17107 Coussin de siège P00403G02112 Siège de fauteuil...
