MiniMax C 26 GENIUS Operation And Maintenance page 132

ITALIANO
Per bedanature non passanti
occorre registrare la corsa in pro-
fondità, come già visto:
– segnare a matita sul pezzo la
zona della cava da eseguire
(fi g. 29);
– posizionare il pezzo sul piano e
fi ssarlo con pressore B;
– posizionare il piano in altezza
tramite il volantino C e bloccare
serrando il pomello G;
– provare la corsa orizzontale
tramite leva D in funzione della
cava da eseguire e registrare di
conseguenza la battuta laterale
tramite il pomello sotto il piano.
Per le bedanature
occorre eseguire una serie di fori
vicini, poi facendo traslare il piano
tramite la leva (D), si
pulisce completamente
l'interno della cava.
NORME DI FUNZIONAMENTO • OPERATING PROCEDURES
011.048 Ed.0
040_107_1.tif
29
D
B
G
C
30
– 134 –
ENGLISH

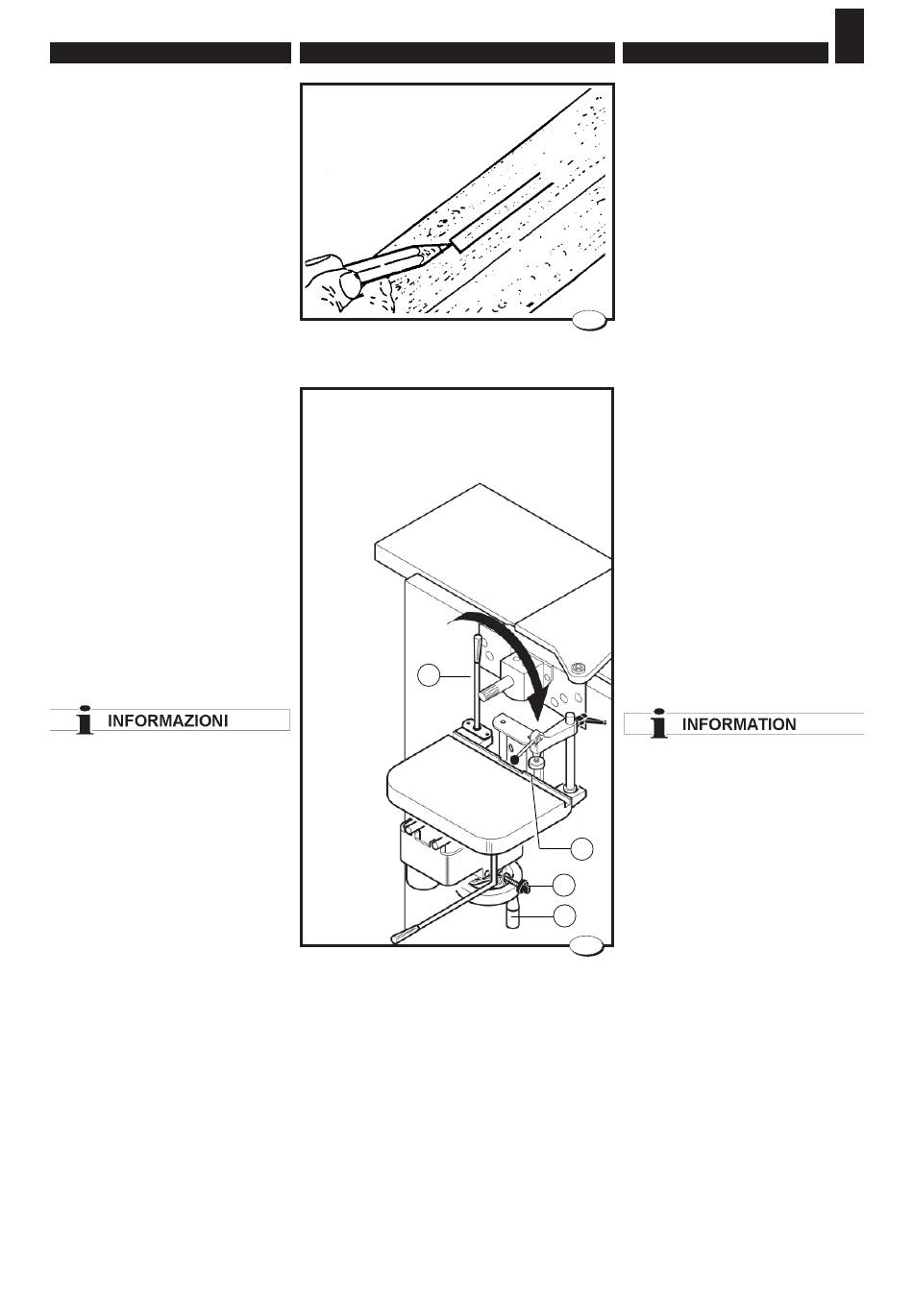

In the case of dead slots adjust
the stroke depth as already seen:
– mark on the workpiece the
area where you want to carry
out the slot (fi g. 29);
– set the workpiece on the table
and clamp it with presser B;
– position the table in height by
means of the handwheel C and
lock by tightening the knob G;
– check horizontal stroke with lever
D, adjust the stop by the knob
under the table.
To carry out slots, it is necessary
to drill a row of holes, then,
moving the table by means of the
lever (D), the inside of the slot is
thoroughly cleaned.
6.
