- Page 1 Betriebsanleitung User Instructions LEANLED II MASCHINENBELEUCHTUNG LED Aufbauleuchte MACHINE LIGHTING LED surface-mounted luminaire / 2014 / 35 / EU BA 11/2020...
-
Page 2: Table Of Contents
Sachschäden führen kann. gibt Ihnen zusätzliche Informationen für die sichere und effiziente Verwendung des Produkts. verweist auf die Einhaltung dieser Betriebsanleitung. CE-Kennzeichnung: bestätigt die Konformität mit den geltenden Normen und Rechtsvorschriften. 2 | BA LEANLED II . BA 11/2020... -
Page 3: Bestimmungsgemäße Verwendung

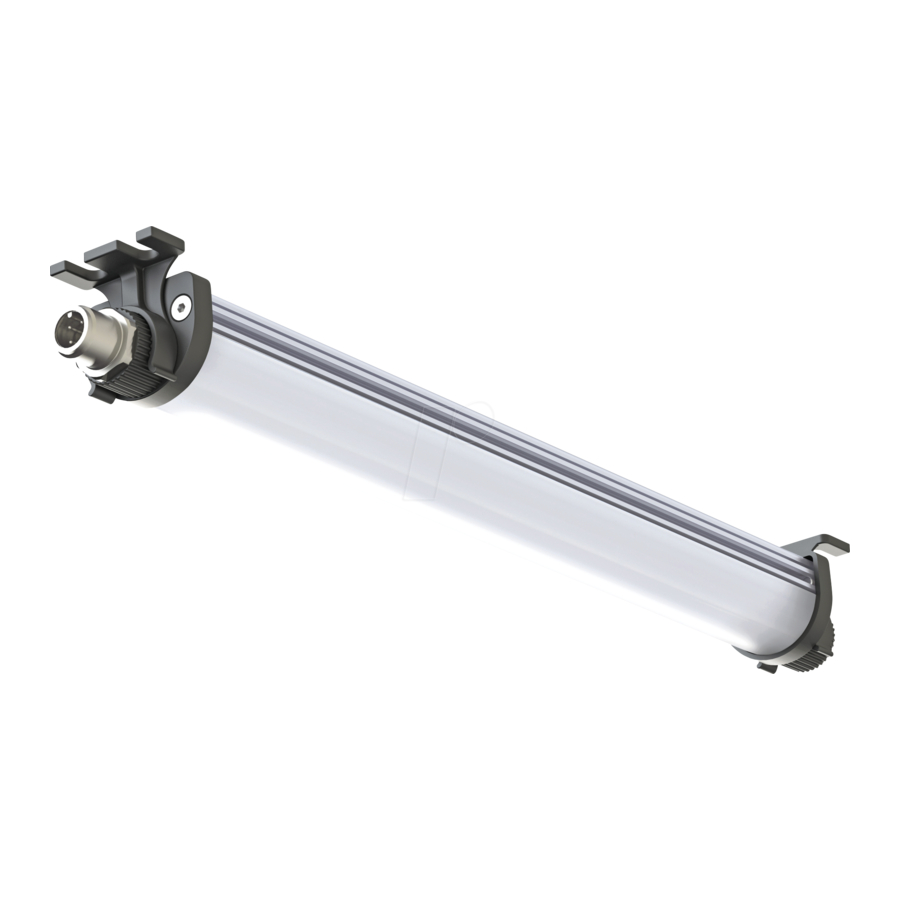

LEANLED II 1 | Bestimmungsgemäße Verwendung Die Leuchte dient zur Beleuchtung und ist für den Dauerbetrieb geeignet. Die Leuchte ist für die Montage an einen Leuchtenhalter oder Montagewinkel vorgesehen. Anschlusswerte siehe „Technische Daten“. Die Versorgungszuleitung wird über eine M12 Steckverbindung an der Leuchte angeschlossen. -
Page 4: Montage/Befestigung
Es ist nicht nötig PIN 1 und PIN 4 zugleich zu belegen. Kaskadierung (Durchgangsverdrahtung): Mit einer Durchgangsverdrahtung können Sie mehrere Leuchten, die dafür vorgesehen sind, elektrisch verketten. Die Gesamt- stromaufnahme darf 4 A DC bei t max. +40°C nicht übersteigen. 4 | BA LEANLED II . BA 11/2020... -
Page 5: Wartung Und Pflege
LEANLED II 6 | Wartung und Pflege Die LED-Leuchte ist für Sie wartungsfrei. Nehmen Sie keine Veränderungen an der Leuch- te vor (bis auf die in dieser Betriebsanleitung enthaltenen Informationen zur Montage). Die in der Leuchte verwendeten LED-Leuchtmittel sind sehr langlebig und können nicht ausgetauscht werden. -
Page 6: Technische Daten
1,0 A ~24 W 111010-07 111010-17 LEANLED II 1.520 mm 1,54 A ~37 W LEANLED II, 24V DC, 5200 - 5700K, kaskadierbar (Durchgangsverdrahtung möglich) kaskadierbar bis max. 4 A DC bei t max. +40 °C Stromstärke Leistungsauf- Artikel-Nr. LED-Leuchte Länge [A] max. -
Page 7: Zeichnungen
LEANLED II 11 | Zeichnungen / Drawings 360° drehbar in 15° Schritten 360° rotable in 15° steps A + 26 vertikal / vertical horizontal ~25,5 A + 26 www.led2work.com... - Page 8 Gives you additional information for the safe and efficient use of the product. Refers to compliance with these operating instructions. CE marking: confirms conformity with applicable standards and regulations. 8 | BA LEANLED II . BA 11/2020...
-
Page 9: Proper Use
LEANLED II 1 | Proper use The luminaire is used for illumination. The luminaire is intended for mounting in a lumi- naire holder or mounting bracket. For connection values see "Technical data". The supply cable is connected to the lumi- naire via an M12 plug connection. -
Page 10: Assembly / Mounting
5 | Connection Suitable connection material, cables and accessories can be found in the accessory range of LED2WORK. PIN assignment of the M12 connector is as follows: Possible variants of the M12 connector PIN allocation... -
Page 11: Maintenance And Care
LEANLED II 6 | Maintenance and Care The LED luminaire is maintenance-free. Do not make any alterations to the luminaire (except according to the mounting information contained in this manual). The luminants used in the luminaire have a very long life and cannot be replaced. -
Page 12: Technical Data
~24 W 111010-07 111010-17 LEANLED II 1.520 mm 1,54 A ~37 W LEANLED II, 24V DC, 5200 - 5700K, cascadable (through-wiring possible) cascadable max. 4 A DC at t +40 °C max. Max. power Item no. LED luminaire Length [A] Max.
