noken SMART PLUS PROGRAM Manual page 38

POR

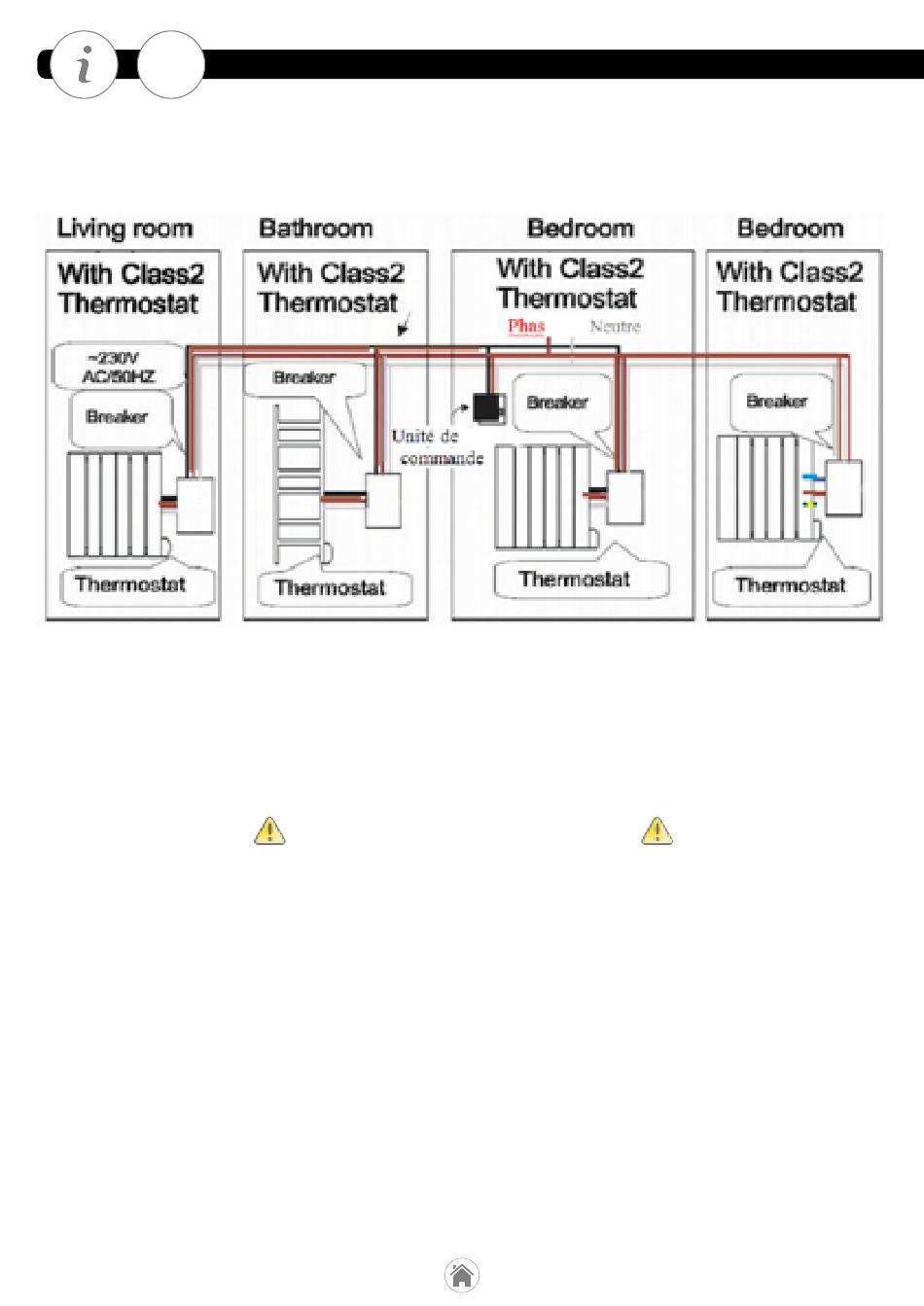

Ligação ao sistema Fil-Pilote
(Somente para o instalador)
1) O sistema programável com função "Fil-Pilote" (Classe II) pode ser controlado
à distância através de uma unidade de controlo compatível com o sistema "Fil-
Pilote". O fio castanho é a fase (L); o fio cinzento é o neutro (N); o fio preto serve
para receber o sinal Fil-Pilote
Não ligue o fio preto à terra
2) O sistema programável não pode ser controlado à distância sem a
funcionalidade "Fil-Pilote" (Classe I). O fio castanho é a fase (L); o fio azul é o
neutro (N); o fio amarelo/verde deve ser ligado à tomada de terra.
38
