noken SMART PLUS PROGRAM Manual page 28

FRA

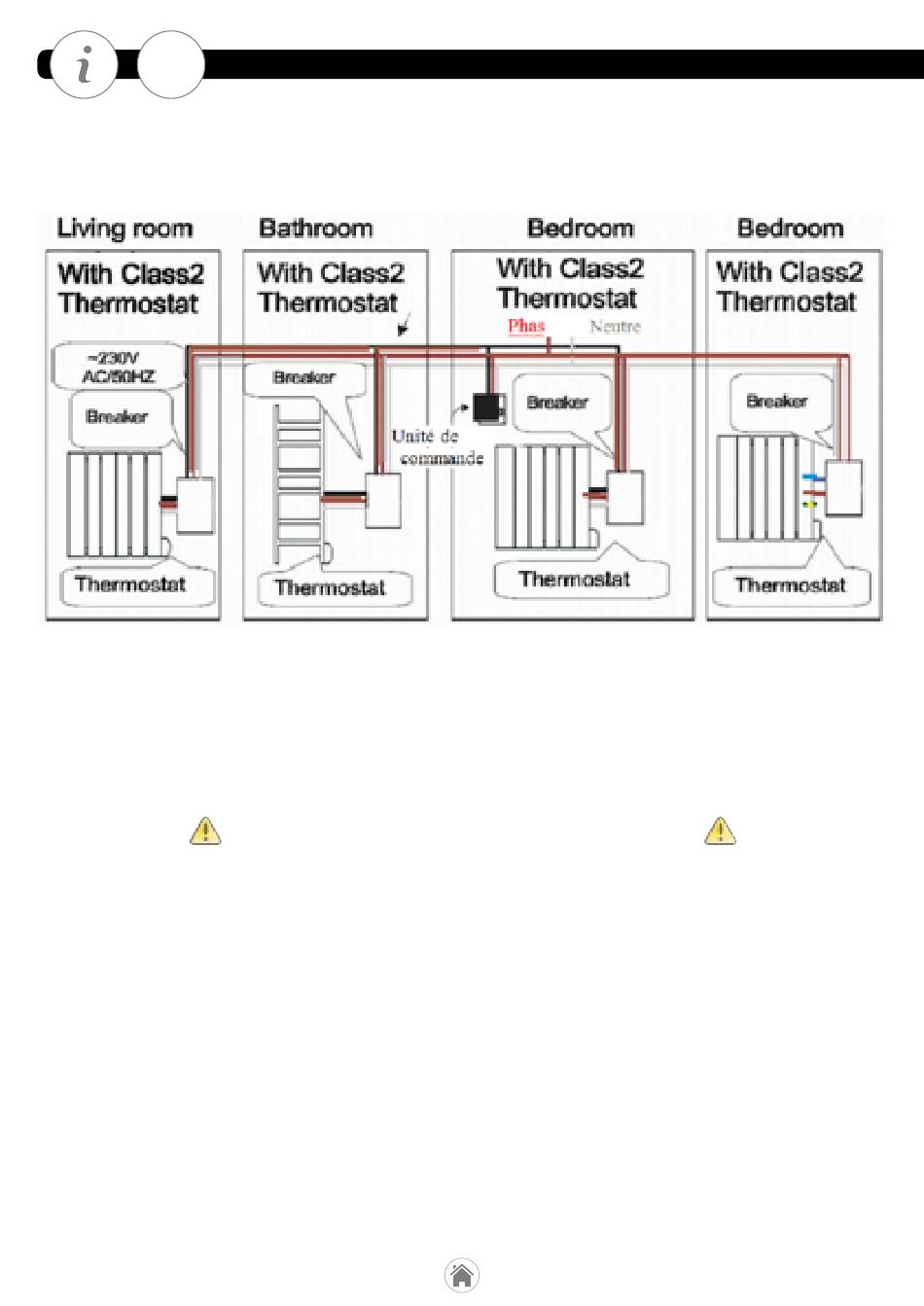

Branchement au système Fil pilote
(seulement pour l'installateur)
1) Le Smart Plus Program avec fonction « Fil pilote » (Classe II) peut être
commandé à distance par une télécommande prenant en charge la norme « Fil
pilote ». Le fil marron est le fil de phase (L), le fil gris est le fil neutre (N) et le fil
noir reçoit le signal du fil pilote.
Ne pas brancher le fil noir à la terre
2) Le Smart Plus Program sans fonction « Fil pilote » (Classe I) ne peut pas être
commandé à distance. Le fil marron est le fil de phase (L), le fil bleu est le fil
neutre (N) et le fil jaune/vert doit être branché à la terre.
28
