- Page 1 V1.0 8933640 THE APPRENTICE 1-BURNER FORGE Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8933640 The Apprentice 1-Burner Forge V1.0 SPECIFICATIONS Fuel Type Propane Operating Pressure (PSI) 2 to 15 PSI Connection Type 45° POL fitting Hose Length 10 ft Start Type Push-button Adjustable Flame Temperature Rating Max. 1,300°C (2,372°F) Burn Time (minutes) Tank size dependent... -
Page 3: Work Area

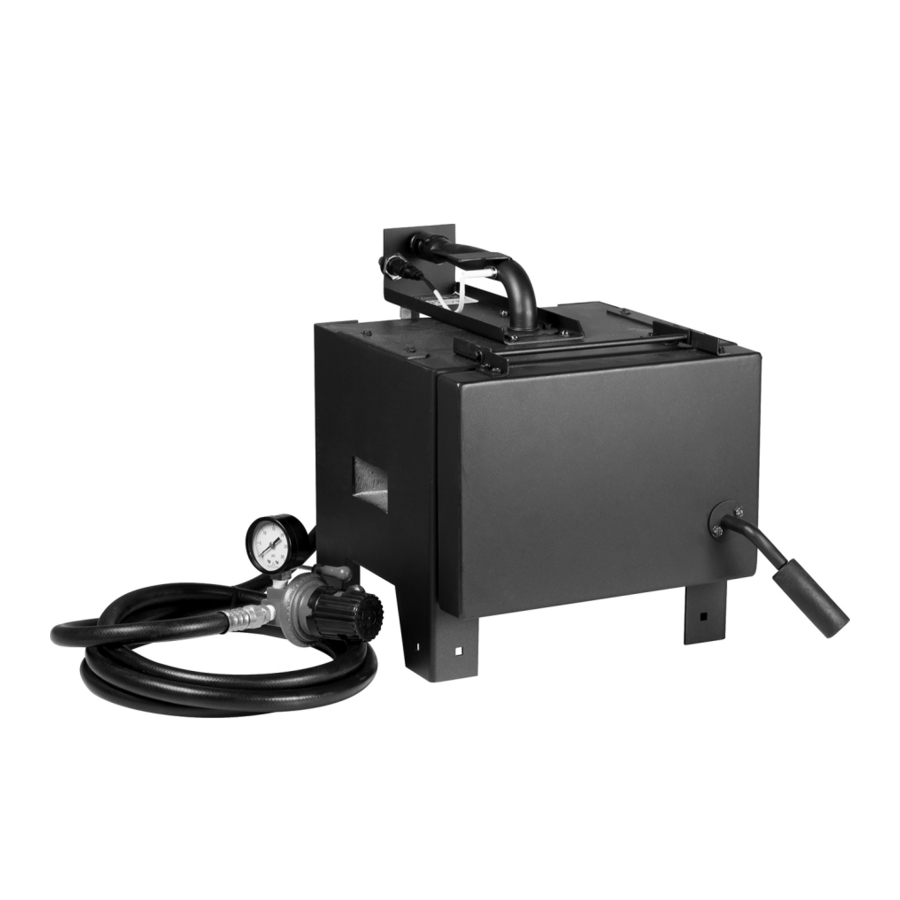

V1.0 The Apprentice 1-Burner Forge 8933640 INTRODUCTION The Apprentice 1-Burner Forge is an ideal entry-level knife forging tool. The forge has a push-button ignition and adjustable flame for fine heat control. The forge is fueled with propane. SAFETY WARNING! Read and understand all instructions before using this tool. -
Page 4: Personal Protective Equipment
8933640 The Apprentice 1-Burner Forge V1.0 PERSONAL PROTECTIVE EQUIPMENT Always wear impact safety goggles that provide front and side protection for the eyes. Eye protection equipment should comply with CSA Z94.3-07 or ANSI Z87.1 standards based on the type of work performed. -
Page 5: Specific Safety Precautions
V1.0 The Apprentice 1-Burner Forge 8933640 Do not overreach when operating the tool. Proper footing and balance enables better control in unexpected situations. Do not wear any personal grooming products that are flammable, such as hair preparations, perfume or cologne with an alcohol base. - Page 6 8933640 The Apprentice 1-Burner Forge V1.0 FUMES AND GASES WARNING! If at any time a gas odour is detected, immediately discontinue operation until the source of gas has been located and corrected. WARNING! Stop working and move to a location with ventilation if your eyes, nose or throat become irritated.
- Page 7 V1.0 The Apprentice 1-Burner Forge 8933640 Always secure a gas cylinder in a vertical position 5.1 Away from areas where they may be struck or subjected to physical damage. Do not use a wrench or hammer to open a cylinder valve that cannot be opened by hand.
-
Page 8: Assembly And Installation
8933640 The Apprentice 1-Burner Forge V1.0 ASSEMBLY & INSTALLATION Letter references in parenthesis (A) refer to the included Identification Key. IMPORTANT! Consult and follow municipal regulations before installing the forge. INSTALLATION LOCATION WARNING! Install the forge at least one meter from all walls or make sure the walls are constructed of fire brick or a similar heat resistant material. -
Page 9: Operation
V1.0 The Apprentice 1-Burner Forge 8933640 Secure the burner unit with the four screws. The back of the regulator identifies each port (Fig. 5). Wrap gas- rated sealant tape on the following three connections before screwing them into place. 4.1 Screw the pressure gauge (C) into the GAUGE port (Fig. 5-3). - Page 10 8933640 The Apprentice 1-Burner Forge V1.0 Close the cylinder valve and pay attention to the needle indicator on the pressure gauge and wait 15 minutes. If the needle drops away towards zero, there is a gas leak. After confirming there is a loss of gas, check all connectors and clamps for leakage by brushing or spraying with soapy water.
-
Page 11: Care And Maintenance
V1.0 The Apprentice 1-Burner Forge 8933640 CARE & MAINTENANCE Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems. Inspect the tool components periodically. Repair or replace damaged or worn components. Only use identical replacement parts when servicing. - Page 12 8933640 The Apprentice 1-Burner Forge V1.0 For technical questions call 1-800-665-8685...
- Page 13 V1,0 8933640 FORGE À 1 BRÛLEUR MODÈLE POUR APPRENTI Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 14: Spécifications
8933640 Forge à brûleur simple pour apprenti V1,0 SPÉCIFICATIONS Type de carburant Propane Pression d’utilisation 2 à 15 lb/po carré Type de raccord Raccords évasés de 45° Longueur de tuyau 10 pi Type de démarrage Bouton-poussoir Flamme réglable Température nominale Max. 1 300 °C (2 372 °F) Durée de combustion... -
Page 15: Aire De Travail
V1,0 Forge à brûleur simple pour apprenti 8933640 INTRODUCTION La forge à brûleur simple pour apprenti est un outil de forgeage de couteau d’entrée de gamme idéal. La forge est dotée d’un dispositif d’allumage à bouton-poussoir et d’une flamme ajustable pour régler avec précision la chaleur. -
Page 16: Sécurité Personnelle
8933640 Forge à brûleur simple pour apprenti V1,0 SÉCURITÉ PERSONNELLE AVERTISSEMENT ! Portez de l'équipement de protection personnelle homologué par l'Association canadienne de normalisation (CSA) ou l'American National Standards Institute (ANSI). ÉQUIPEMENT DE PROTECTION PERSONNELLE Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux. -
Page 17: Précautions Personnelles
V1,0 Forge à brûleur simple pour apprenti 8933640 Portez un appareil respiratoire approuvé par la NIOSH pour travailler sur des matériaux qui produisent des émanations dangereuses, de la poussière ou des particules. PRÉCAUTIONS PERSONNELLES Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de travail pour éviter les blessures ou le bris de l'outil. - Page 18 8933640 Forge à brûleur simple pour apprenti V1,0 Utilisez uniquement du gaz propane. N’utilisez pas le propane liquide. Avant de brancher l'outil au réservoir de gaz propane, assurez-vous que le bouton de réglage de l'outil se trouve à la position OFF (arrêt).
- Page 19 V1,0 Forge à brûleur simple pour apprenti 8933640 bouteille ou son contenu autrement que pour la raison pour laquelle ils ont été conçus. Consultez les consignes de sécurité indiquées sur la bouteille ou fournies par votre fournisseur de gaz. Ne trafiquez ou ne modifiez pas le nom, le numéro ou toute autre marque qui apparaît sur une bouteille.
-
Page 20: Assemblage Et Installation
8933640 Forge à brûleur simple pour apprenti V1,0 N'essayez pas de réparer le régulateur. Confiez les régulateurs défectueux au centre de réparation désigné par le fabricant. 10. Les bouteilles de gaz comprimé ne doivent pas se trouver dans un lieu confiné en compagnie du soudeur afin d'éviter le risque de fuites qui entraîneraient un déplacement de l'oxygène. - Page 21 V1,0 Forge à brûleur simple pour apprenti 8933640 dans un matériau similaire thermorésistant. Le bois et les structures non thermorésistantes peuvent s’enflammer. Boulonnez la forge à un établi en acier ou à un établi construit avec des briques à feu capables de supporter la chaleur produite (consultez Spécifications).
- Page 22 8933640 Forge à brûleur simple pour apprenti V1,0 Fixez le brûleur au moyen de quatre vis. Chaque orifice derrière le régulateur est bien identifié (fig. 5). Enroulez du ruban pour joints filetés pour appareils à gaz sur les trois raccords suivants avant de visser ces derniers en place.
- Page 23 V1,0 Forge à brûleur simple pour apprenti 8933640 Fermez le robinet de bouteille et observez l'aiguille sur le manomètre puis attendez 15 minutes. Si l'aiguille avance vers le zéro, cela indique qu'il y a une fuite de gaz. Après avoir confirmé qu'il y a une fuite de gaz, vérifiez tous les raccords et les brides afin de détecter des fuites en appliquant de...
-
Page 24: Soin Et Entretien
8933640 Forge à brûleur simple pour apprenti V1,0 Réglez le bouton du régulateur de pression pour augmenter ou diminuer le niveau de chaleur. SOIN ET ENTRETIEN Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à contrôler et préviendra les problèmes de fonctionnement.
