Graff BALI 2101 Series Installation Instructions

Dear Customer
Thank you for selecting our product. We are confident we can fully satisfy
your expectations by offering you a wide range of technologically advanced
products which directly result from our many years of experience in faucet
and fitting production.
For care, use soft towel with soap and water only! Under no
A T T EN T I O N !
circumstances should you use any chemicals.
4-1/16"
2-3/8"
(60mm)
ENGLISH
For easy installation of your
GRAFF faucet you will need:
to READ ALL the instructions completely
before beginning,
to READ ALL the warnings, care and
maintenance information.
To complete the project, you should:
gather the tools and all the parts you will
need,
prepare the mounting area,
mount the faucet,
connect the supply lines,
finally test and flush the faucet.
You should have the following tools:
adjustable wrench,
adjustable pliers,
hex key (included in the box),
Teflon tape. ®

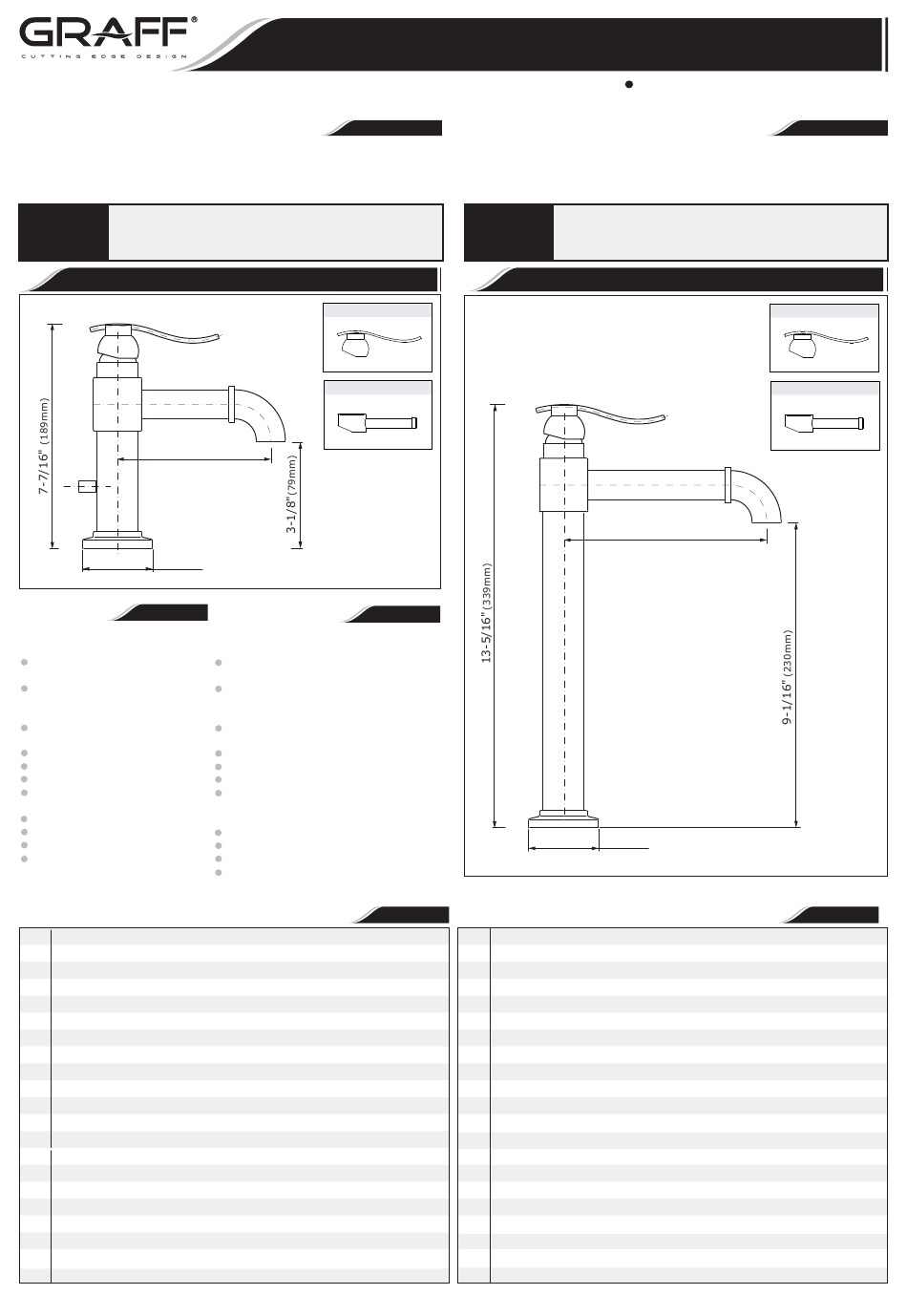

See fig. 1.1, 1.2
1 FAUCET BODY
2 FAUCET BASE
3 AERATOR INSERT
4 CARTRIDGE Ø63/64" (Ø25mm)
NUT
5
6 CARTRIDGE COVER
7 LEVER
BOLT
8
THREADED STUB PIPE
9
10 SUPPLY TUBE (2 PCS.)
LIFT-ROD KNOB
11
12 LIFT-ROD
13
POSITIONING INSERT
BASE WASHER
14
RUBBER WASHER
15
16 METAL WASHER
17 MOUNTING NUT
SUPPLY HOSE, 9/16-24UNEF
18
LENGTH 17-11/16" (450mm) (2 PCS.)
A
7/64" (2.5mm) HEX KEY
C SPECIAL KEY FOR THE AERATOR
IOG 2812.00
MEZCLADORA PARA OVALÍN Y LAVABO DE SOBREPONER
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125.
ENGLISH

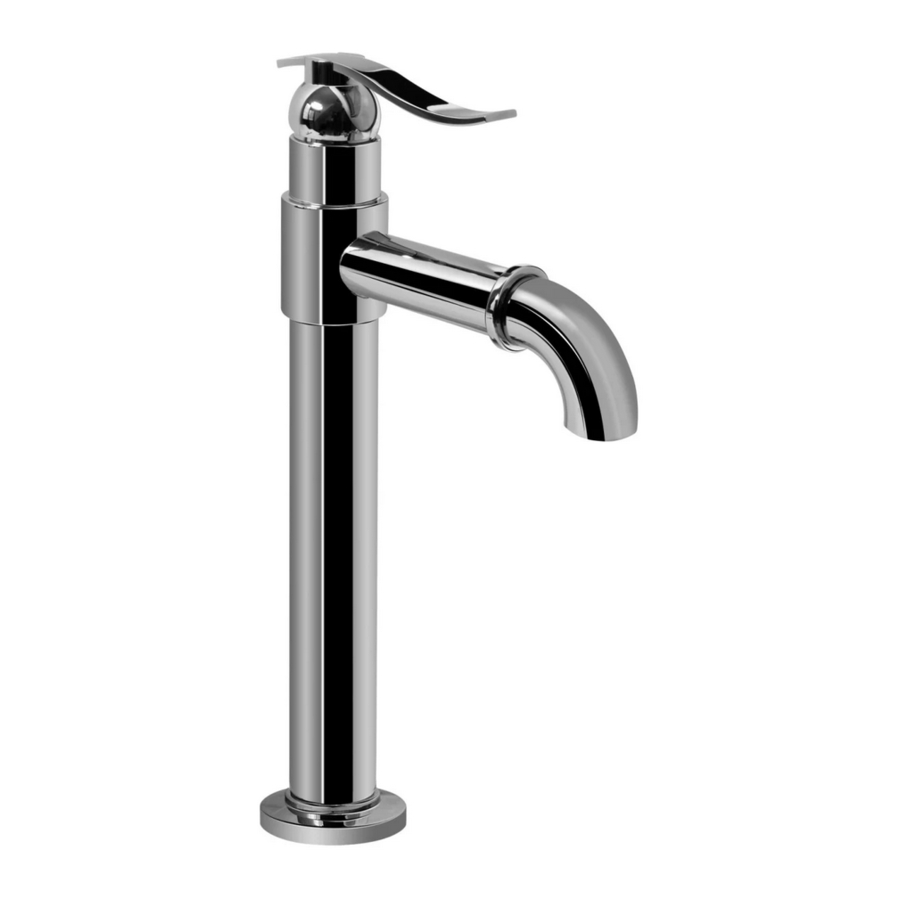

BALI 2101-***-**
Model
Modelo
LM20M
LM21M
(119mm)
ESPANOL
Para la instalación fácil de su
grifo de la GRAFF usted necesitará:
LEER TODAS las instrucciones completament
antes de comenzar,
LEER TODA la información sobre las advertencias,
cuidado y mantenimiento.
Para terminar el proyecto, usted debe:
recolectar las herramientas y todas las piezas que
usted necesitará,
prepare el área para el montaje,
monte el grifo,
conecte las líneas de fuente,
finalmente pruebe y limpie el grifo con un chorr
de agua
Usted debe tener las herramientas siguientes:
llave ajustable,
alicates acanalados,
llave hexagonal (incluido en la caja),
cinta adhesiva de Teflon .
®
Installation Instructions
Estimado Cliente
Muchas gracias por elegir nuestro producto. Estamos seguros que podemos
satisfacer completamente sus expectativas ofreciéndole una amplia variedad
de productos tecnológicamente avanzados que resultan directamente de
muchos años de experiencia en grifos y su producción apropiada.
A T EN CI Ó N !
~
e
o
ENGLISH
Ver la figura 1.1, 1.2
1 CUERPO DE LA MEZCLADORA
2 BASE DE LA MEZCLADORA
3 INSERTO DEL AEREADOR
4
MEZCLADOR Ø63/64" (Ø25mm)
5
TUERCA
6
CUBIERTA DEL MEZCLADOR
7
PALANCA
8
PERNO
9 ROSCA DE LA UNIÓN
10
TUBO DE SUMINISTRO (2 PIEZAS)
11
PERILLA DE LA BARRA DE LEVANTAMIENTO
12
BARRA DE LEVANTAMIENTO
13
INSERTO DE COLOCACIÓN
14
ARANDELA DE LA BASE
15 ARANDELA DE CAUCHO
16
ARANDELA DE METAL
17
TUERCA DE MONTAJE
18
MANGUERA DE SUMINISTRO, 9/16-24UNEF, L ONGITUD DE
17-11/16" (450mm) (2 PIEZAS)
A LLAVE ALLẾN 7/64" (2,5mm)
C LLAVE ESPECIAL PARA EL AEREADOR
1
LAVATORY & VESSEL FAUCET
Instrucciones de Instalación
Para el cuidado, utilice solamente una toalla suave con jabón
y aqua! Bajo ninguna circunstancia no use productos químicos.
BALI 210 -***-**
Model
Modelo
7-1/16"
(180mm)
2-3/8"
(60mm)
~
ESPANOL
6
LM20M
LM21M
~
ESPANOL
Rev.5 June 2020
