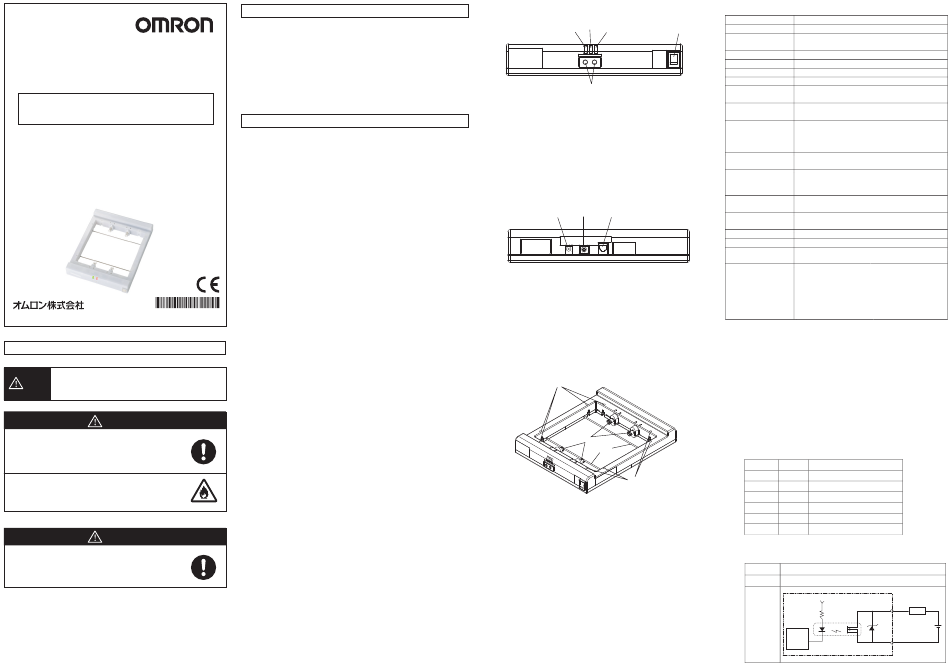

ZN-J25A

エアクリーンイオナイザ
取扱説明書
このたびは、本製品をお買い上げいただきま して、まこ とにありがと う ご
ざいます。
ご使用に際しては、次の内容をお守り く ださい。
・電気の知識を有する専門家が扱ってく ださい。
・この取扱説明書をよく お読みになり、十分にご理解のう え、正し く ご
 使用く ださい。
・この取扱説明書はいつでも参照できるよ う大切に保管してく ださい。

* 9 9 7 5 4 5 6 - 1 G *
© OMRON Corporation 2006-2007 All Rights Reserved.
安全上のご注意
●警告表示の意味
正しい取扱いを しなければ、この危険のために、軽傷・中程
度の傷害を負った り、万一の場合には重傷や死亡に至る恐れ
警告
があ り ます。また、同様に重大な物的損害をもた らす恐れがあ
り ます。

●警告表示
警告
本体をねじ止めして使用する時には、ねじ締めがゆるいと振動
や自重によって落下してけがをする恐れがあ り ます。

本体をねじ止めして使用する場合、M4 ねじ を使用し締付け ト
ルク 1.2 〜 1.6N.m で取付けてく ださい
本体内の回路部へ水滴が入る と、発火する恐れがあ り ます。

結露するよ う な場所、高湿度雰囲気中の場所では使用しない
でく ださい。
注意
密閉した空間で使用し ますと、オゾンが滞留して人体に有害と
なる恐れがあ り ます。

換気して、使用してく ださい。

安全上の要点
本製品を安全に使用するため、以下のことを守ってください。
1. 引火性・爆発性ガスの環境では使用しないでください。
2. 操作・保守の安全を確保するため、高電圧機器や動力機器から離して
設置してください。
3. 電源電圧は定格電圧内でご使用ください。
4. 本製品を分解・修理・改造しないでください。
5. 廃棄するときは、産業廃棄物として処理してください。
■対応規格
・EN61326-1
・Electromagnetic environment : Industrial electromagnetic environment  
                                          (EN/IEC 61326-1 Table 2)
使用上の注意
本製品の動作不能、誤動作、または性能・機能への悪影響を防ぐため、以下
のことを守ってください。
1. 設置場所について
下記の設置場所では使用しないでください。
・周囲温度が定格の範囲を超える場所
・周囲湿度が定格の範囲を超える場所
・腐食性ガス、可燃性ガスがある場所
・塵埃、塩分、鉄粉がある場所
・粉塵がある場所
・振動や衝撃が直接加わる場所
・直射日光があたる場所
・水・油・化学薬品の飛沫がある場所
・周囲にノイズの影響を受けやすい機器 ( 精密機器など ) がある場所
・強磁界、強電界、強帯電物がある場所
* 設置・使用時の注意
筐体開口にある金属棒 2 本はセンサ電極になっています。本製品
の周囲に帯電物などがあるとイオンバランスコントロールができな
くなります。
本製品の周囲約 150mm以内に帯電物を近づけないでください。
2. 電源および配線について
・DC24V 電源を使用する場合
入出力ケーブルを用いて背面コネクタに接続ください。入出力ケーブ
ルより電源供給する場合、同時に AC アダプタは接続しないでくださ
い。DC24V 端子を接地しないでください。
・エアクリーンユニットより電源を供給する場合
形 ZN-J25A に付属の専用のケーブルで接続してください。同時に AC
アダプタは接続しないでください。
・電源ラインにサージが確認された場合、環境に応じてサージアブソー
バを接続ください。
・電源ライン / 出力ライン接続時には、極性に注意して接続してください。
また、定格を超える電圧を印加しないでください。
・電源ライン接続時は、電源を短絡しないでください。
・出力ライン接続時は、定格を超える電流を流さないでください。
・接地端子は必ず接地してください。接地せずに使用しますとイオンバ
ランスがずれる場合があります
・高圧線、動力線と本製品の配線は別配線としてください。
同一配線あるいは同一ダクトにすると誘導を受け、誤動作あるいは
故障の原因となります。
3. 保守点検について
・放電針の汚れによりイオン量が低下、あるいはイオンバランスがずれ
る場合がありますので、放電針は定期的に清掃してください。
・放電針の清掃や脱着を行う場合は、必ず電源を切って 1 分以上たって
から作業をしてください。
・放電針には、直接手で触れないでください。
・放電針の清掃には、エタノール、またはイソプロピルアルコールを使
用してください。シンナー、ベンジン、アセトン、灯油類は使用しな
いでください。
■輸出について
輸出の際は、本体の日本語警告ラベルを付属の英文警告ラベルに
貼り替えてください。
■概要・特長
・本製品は、コロナ放電により空気をイオン化し、エアクリーンユニッ
トでイオンを帯電物に吹き付けることによって、帯電物上の静電気を
除電する装置です。
・エアクリーンユニット(形 ZN-A2502 別売)と同時に取り付け、配
線が可能ですのでイオナイザ個別での取り付け、配線が不要です。
・バータイプのイオナイザと比較してエアクリーンユニットの層流をほ
とんど遮ることなく設置できます。
・Auto Ion Control 機能により、イオンバランスを最良の状態に維持しま
す。
■各部の名称と機能
(4)  (3)  (2)
(5)
(1) 電源ス イ ッ チ
電源を ON/OFFし ます。
(2) 高圧異常表示灯
高圧異常時に赤色に点灯し ます。
(3) ク リ ーニン グ予告 / 警告灯
放電針が汚れて、除電能力が低下する前に予告と して橙色に点滅し ま
す。さ らに汚れて除電能力が維持で き な く なる と橙色に点灯し ます。
(4) 電源表示灯
電源 ON 時、緑色に点灯し ます。
(5) イ オ ンバラ ン ス調整ボ タ ン
ボ タ ン を押すこ とによ り イ オ ンバラ ン ス を調整で き ます。

(8)
(7)
(6)
(6) 電源入力/信号出力コ ネ ク タ
エアク リ ー ンユニ ッ ト と接続した場合、電源供給、出力管理がで き ます。
エアク リ ー ンユニ ッ ト と接続しない場合、DC24V 電源を入力で き ます。ク
リ ーニン グ予告、ク リ ーニン グ警告動作(警告時に OFF する) 、高圧異
常出力(異常時に OFF する)を出力で き ます。
(7) 接地端子
グラ ン ド接続端子です。
(8)AC アダプタ端子
使用し ません。
(11)
(9)
(10)
(11)
(9) 放電針
放電針に高圧をかけ、コ ロナ放電させる こ とによ り イ オ ン を発生し ます。
(10) イ オ ンバラ ン ス セ ンサ
放電針か ら出る イ オ ンのバラ ン ス を検知し、自動でイ オ ンバラ ン ス を フ ィ ー ド
バ ッ ク制御し ます。
(11) 取付穴
エアク リ ー ンユニ ッ ト 、ク リ ー ン ブー スパネルなどに本製品を取り付ける穴で
す。
■定格/性能
項目
(1)
形式
適用 エ ア ク リー ン
ユニット
電源電圧
DC24V±10% リップル(p-p)10%以下
300mA max
消費電流
放電電圧
放電方式
バリアブルDC方式
除電時間
(代表例) *1
イオンバランス
±30V以下
(代表例) *2
電源(緑点灯)
クリーニング予告(橙点滅)
表示灯
クリーニング警告(橙点灯)
高圧異常(赤点灯)
高圧異常出力/クリーニング出力
外部出力
:フォトMOSリレーによる出力(DC30V 300mA以下)
マニュアルイオンバランス調整
機能
クリーニング検知
高圧異常検知
動作時/保存時:0〜+40℃
周囲温度範囲
(ただし、氷結・結露しないこと)
動作時/保存時:35〜65%RH
周囲湿度範囲
(ただし、結露しないこと)
材 質
本体:ABS、放電針:タングステン
外形寸法
248(W)×310(D)×45(H)mm
本体:約0.6kg
重量
梱包状態:約1.4kg
取扱説明書(本書)
吹出口取付用パッキン
付 属 品
エアクリーンユニット
接続ケーブル
フェライトコア
英文警告ラベル
*1測定距離300mm、エアクリーンユニット形ZN-A2502使用、
風量最大、吹き出し口中央ダウンフロー下にて、出荷時
帯電プレートモニタ(150×150mm、20pF)が±1000V→±100Vまで減
少する時間。温度+18〜+28℃、湿度35〜55%RH
ただし、測定空間中に溶剤などからのアウトガスがあると性能を満足でき
ないことがあります。
*2測定距離300mm、エアクリーンユニット形ZN-A2502使用、
風量最大、吹き出し口中央ダウンフロー下にて、出荷時
帯電プレートモニタ(150×150mm、20pF)にて10秒間測定
温度+18〜+28℃、湿度35〜55%RH
ただし、測定空間中に溶剤などからのアウトガスがあると性能を満足でき
ないことがあります。
■入出力と配線について
形 ZN-J25 に付属の入出力ケーブルの線色と配線および出力仕様については、
以下を ご参照く だ さ い。
①線色と配線
線色
接続
CN No.
1
高圧異常出力
2
クリーニング警告出力
3
クリーニング予告出力
出力コモン
4
5
0V入力
6
24V入力
端子台に用いる電線に関して、以下の点にご注意ください。
電線の長さ:30m以下
②出力仕様
出力電圧
DC30V
負荷電流
300mA以下
内部回路
IC
仕様
形ZN-J25A
形ZN-A2502
±7kV max
5秒以内
取付用ねじ
各出力(青、 黄、 緑)
CN No.(1,2,3)
負荷
コモン(赤)
CN No.(4)
