Zusammenbau - EWT CS 3 COMFORT Operator's Manual

1
5b
10

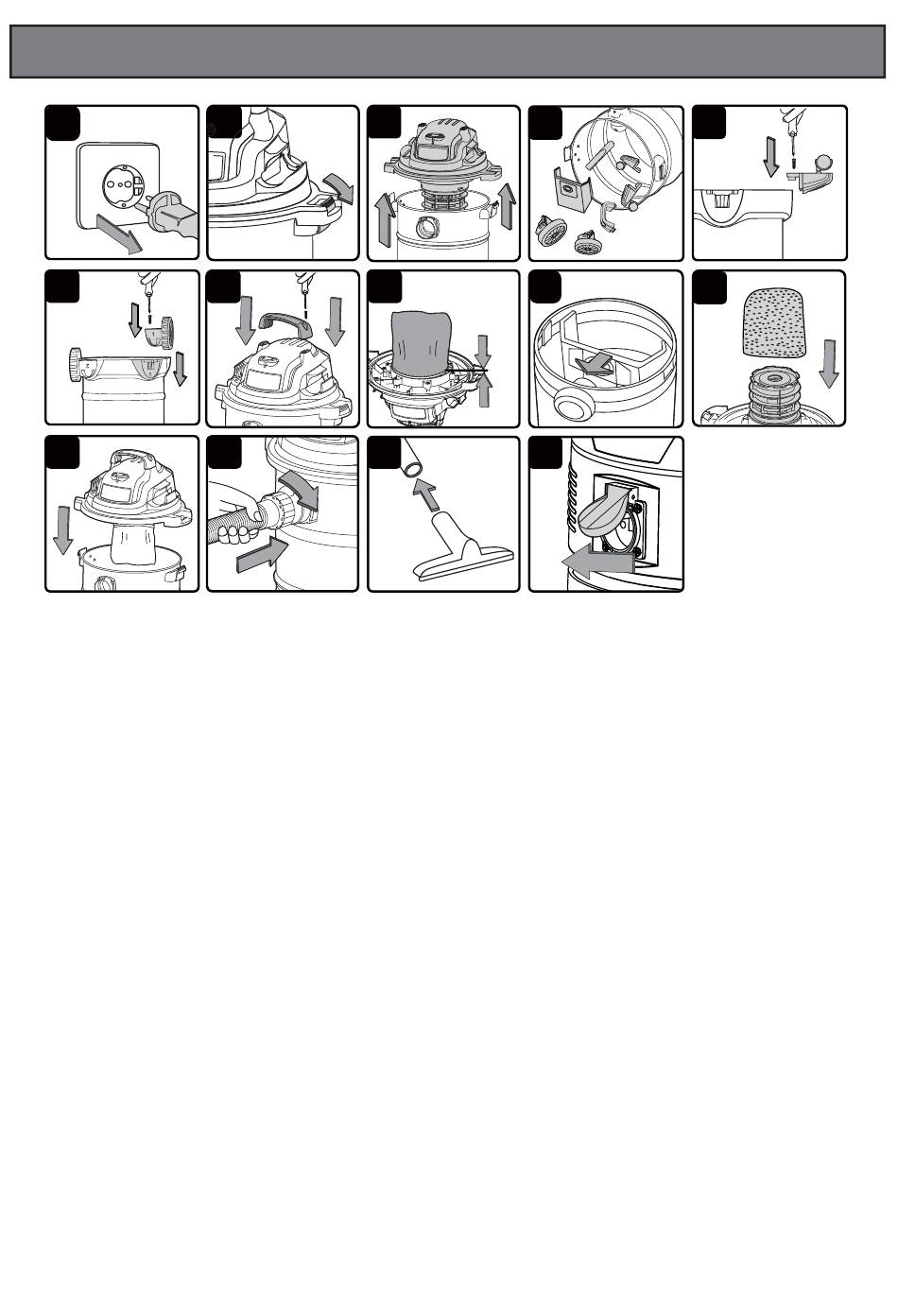

GENERAL ASSEMBLY
1. Vergewissern Sie sich, dass der Netzstecker gezogen ist (Abb. 1).
2. Öffnen Sie die 2 Tankschnallen, die den Motorblock auf dem Tank sichern (Abb. 2).
3. Heben Sie den Motorblock nach oben ab (Abb. 3).
4. Nehmen Sie das gesamte Zubehör aus dem Tank (Abb. 4).
5. Drehen Sie den Tank um und stecken Sie die 2 Rollen ein. Achten Sie darauf, dass sie richtig
einrasten. (Abb. 5a). Schrauben großes Zahnrad mit den beiliegenden Schrauben fest (Abb. 5b).
6. Setzen Sie den Griff in die hierfür vorgesehenen Vertiefungen am Motorblock ein und schrauben
Sie ihn mit den 2 beiliegenden Schrauben fest (Abb. 6).
7. Setzen Sie zum Trockensaugen den wiederverwendbaren Stoff-Filterbeutel (oder den als Zubehör
erhältlichen Kartuschenfilter) und den Papier-Staubbeutel ein (Abb. 7, Abb. 8).
8. Setzen Sie zum Nasssaugen den im Lieferumfang enthaltenen Schaumstofffilter ein (Abb. 9).
9. Setzen Sie den Motorblock wieder auf den Tank (Abb. 10).
10. Richten Sie den Motorblock zu den Tankschnallen aus und schließen Sie die Schnallen. Dabei den
Motorblock leicht nach unten drücken (Abb. 10).
11. Stecken Sie das breitere Schlauchende in die Saugöffnung vorne am Tank ein und verriegeln Sie
die Verbindung, indem Sie das eingesteckte Schlauchende etwas drehen (Abb. 11).

ZUSAMMENBAU

2 3
6
7
11
12
4
8
13
56
5a
9
