Aqualine TS-300B Installation And Use Manual

MONTÁŽNÍ A UŽIVATELSKÝ NÁVOD – TOPNÁ TYČ

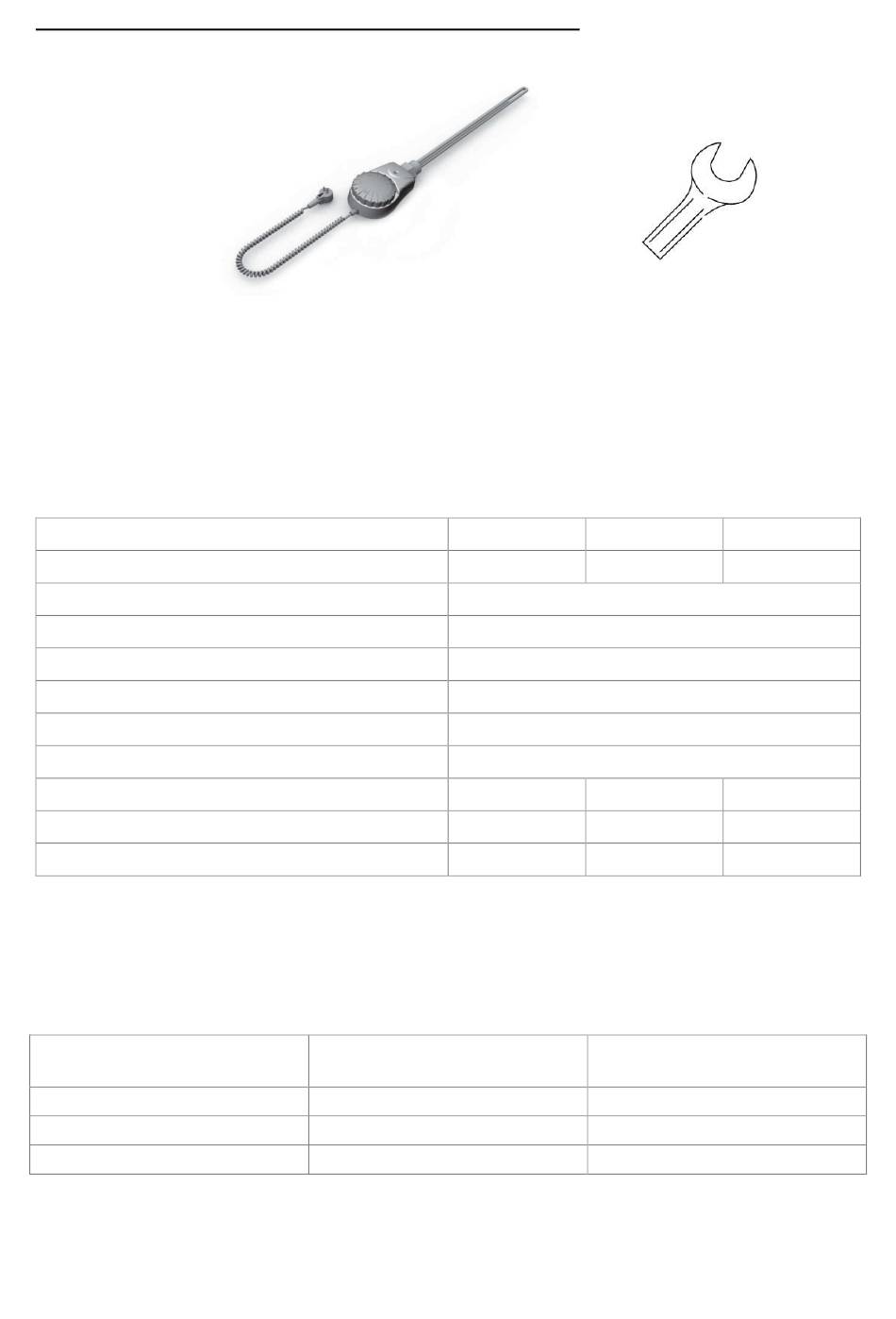

1. OBSAH BALENÍ

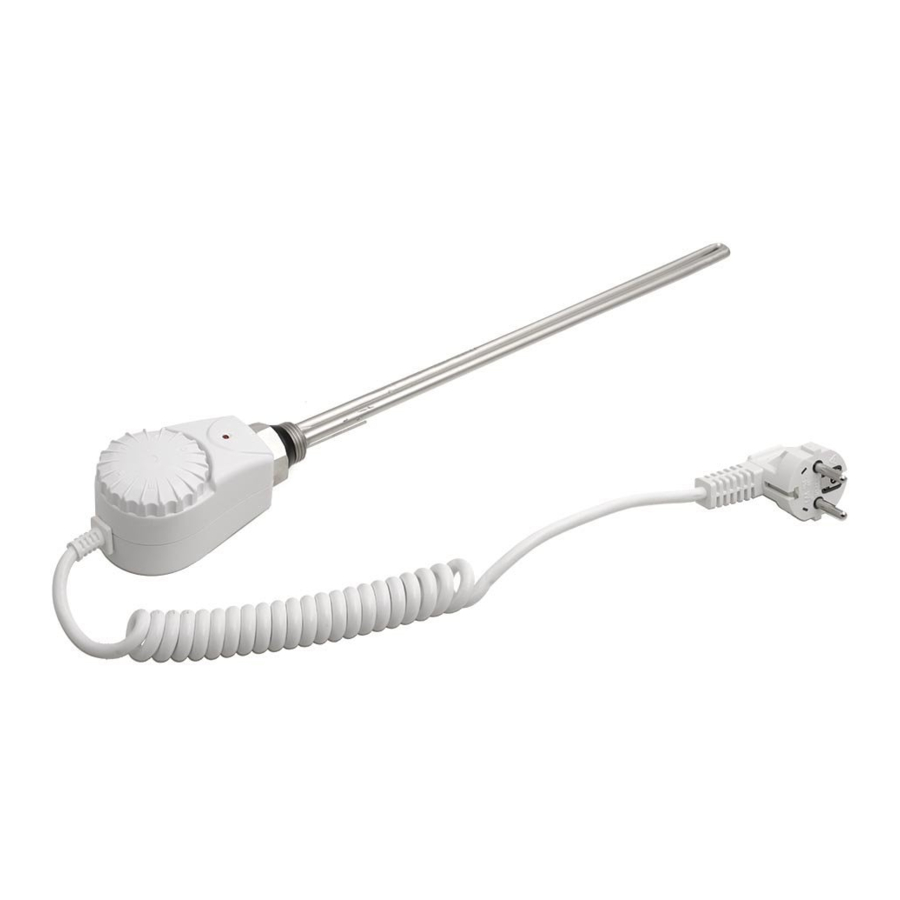

Elektrická topná tyč s regulátorem teploty
a vestavěným kabelem se zástrčkou
2. ÚČEL A PODMÍNKY POUŽITÍ
Topné tyče jsou určeny jako dodatečný zdroj tepla do koupelnových otopných těles s připojením závitem
G1/2". Závit 1/2" je vhodný pro většinu radiátorů na trhu se standardním připojením. Ohledně vhodnosti
připojení k Vašemu otopnému tělesu se prosím informujte u dodavatele tělesa.
Topné tyče mohou být připojeny do elektrické sítě o napětí 220 – 240 V; 50/60 Hz skrze vidlici zástrčky.
Před instalací topné tyče pečlivě prostudujte návod k použití. Návod uschovejte pro pozdější použití.
Technické parametry
Model
Výkon
Napětí
Stupeň krytí
Třída ochrany
Rozsah regulace teploty
Závit
Regulace teploty
Délka topného tělesa tyče (mm)
Délka topné tyče (bez kabelu; mm)
Hmotnost (g)
3. VÝBĚR TOPNÉ TYČE
Topná tyč musí být zvolena podle výkonu otopného tělesa nebo jeho konstrukce. Výrobci otopných těles
obvykle udávají požadovaný výkon topné tyče vždy ke konkrétnímu typu. Následující tabulka udává
orientační výkon topných těles vhodných k topným tyčím TS-.
Výkon tělesa [W] při ΔT = 50K
(75/65/20°C)
240 – 480
480 – 720
720 – 1040
Topná tyč musí být kratší než ta část otopného tělesa, do které je instalována, a to min. o 10 cm. Topné
těleso tyče se nesmí dotýkat vnitřních stěn radiátoru.
TS-300
300 W
300
385
580
Výkon tělesa [W] při ΔT = 60K
(90/75/20°C)
300 – 600
600 – 900
900 – 1300
Potřebné nářadí
č. 27
TS-600
600 W
~ 220 - 240 V; 50/60 Hz
IP 44
1
5 - 77 °C
G 1/2" (vnitřní)
plynule nastavitelná
330
412
580
Výkon topné tyče
300
600
900
TS-900
900 W
365
447
590
