Modèles KIMEX 055-0064W/ 055-0100W- Série SLIM
1/ Description du produit :
L'ascenseur motorisé pour projecteur (nommé en suivant "ascenseur") dispose d'un système à pantographe à double ciseaux.
Doté d'un design élégant, Il se caractérise par sa simplicité d'installation et d'utilisation.
L'ascenseur KIMEX conviendra à tout projet d'installation en entreprise ou HOME CINEMA.

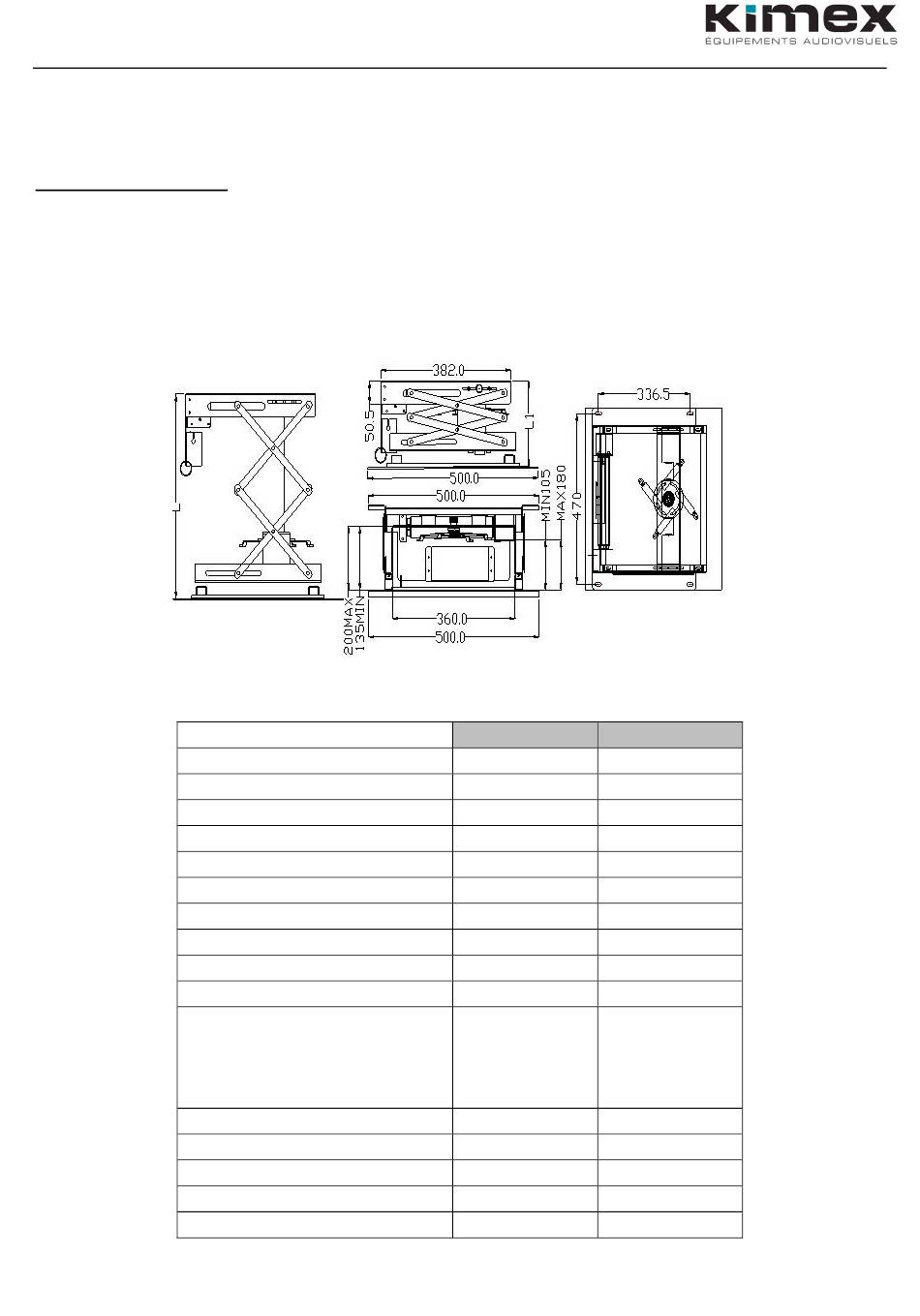

Dimensions (unité: mm)
Hauteur minimum en faux-plafond
Manuel d'utilisation pour ascenseur motorisé
Spécifications
Dimensions ascenseur fermé
Dimensions ascenseur ouvert
Plaque de recouvrement
Poids maximum autorisé
Volts
Consommation
Inclinaison
Horizontalité
Type moteur
Mode de contrôle
Réglage des limites de course
Coloris
Dimensions de l'emballage
Poids du produit
Poids avec emballage
055-0064
055-0100
500x500x170(L1)
500x500x1700(L1)
500x500x810(L1)
500x500x1170(L1)
180mm
500x500mm
500x500mm
12 kg
220-240V
220-240V
60W
±20°
±20°
Synchronisé
Synchronisé
Télécommande RF/
Télécommande RF/
Ordinateur/
Ordinateur/
Trigger 12V/
Trigger 12V/
Intérrupteur
Intérrupteur
Manuel
Blanc
570x590x250
570x590x250
13 kg
14 kg
180mm
12 kg
60W
±20°
±20°
Manuel
Blanc
13 kg
14 kg
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Kimex SLIM Series
Summary of Contents for Kimex SLIM Series
- Page 1 L’ascenseur motorisé pour projecteur (nommé en suivant “ascenseur”) dispose d’un système à pantographe à double ciseaux. Doté d’un design élégant, Il se caractérise par sa simplicité d’installation et d’utilisation. L’ascenseur KIMEX conviendra à tout projet d’installation en entreprise ou HOME CINEMA. Dimensions (unité: mm) Spécifications...
- Page 2 2/ Cadre d’installation: L’ascenseur doit être installé en intérieur à l’abri de toute substance corrosive ou combustible. Tension: 220-240V. Puissance: 60W 3/ Installation: 1. La distance entre le plafond et le faux-plafond doit être supérieure à la taille de l’ascenseur fermé (cf. L1). 2.
- Page 3 Guide d’installation: 1/ Fixez l’ascenseur au vrai plafond, prévoir un espace de 470x337 mm entre chaque vis. 2/ Installez le vidéoprojecteur à l’emplacement prévu de l’ascenseur. 3/ Installez la plaque de recouvrement décorative. 4/ Faites passer les câbles du vidéoprojecteur à travers les anneaux prévus. Vrai plafond Anneaux Vis M8 (x4)
- Page 4 Réglage de l’inclinaison de votre vidéoprojecteur : Réglez l’inclinaison de votre vidéoprojecteur avec la molette de serrage située au-dessus de la fixation du vidéoprojecteur. L’angle maximum d’inclinaison est de +/-20° (axes X, Y, Z du schéma). Angle maximum d’inclinaison : +/- 20°.
- Page 5 Connexion Votre support motorisé peut être contrôlé par Wi-Fi soit avec une application soit par commande vocale via un système domotique. Pour vous connecter au support, scannez le QR code et suivez les indications, ou cliquez sur ce lien : https://www.kimexinternational.com/page-cms/smart-wifi...
- Page 6 Appairage télécommande RF Vous entendrez 3 Relâchez le bouton au bip Appairage Appuyez dans les 20 secondes qui Allumez le récepteur réussi Appuyez lentement sur le suivent sur le bouton "up" de la bouton "up" trois fois télécommande Suppression télécommande RF Vous entendrez 5 Relâchez le bouton au bip Appuyez dans les 20 secondes...
-
Page 7: Product Description
User’s Manual for Motorized Projector Lift Product Description: Motorized projector lift (Below simply “lift” for short) adopt double scissor type structure and the theory of double straps lifting. Featured with elegant appearance design, safety and dependable function, accurate positioning, low noise, easy-installation, etc. - Page 8 Installation Environment Required: The lift shall work indoor where there is no any corrosive or combustible substance; and should not approach the steam pipe, hot air pipe, or other central heating equipment. 1. Voltage: 110-120 V or 220-240V, Power: 60W Max Tilt angle ≤1°...
- Page 9 Guidance for Installation: Steps：① Take off the decorative panel(show as Pic.1)②Fixed the installation plate to the real ceiling by screws.(The distance between the screws are 470x337MM, show as Pic.1)③ Install the projector to the lift(Show as Pic.2) ④ Install the decorative panel(Show as Pic.3)⑤ Fix the wires of projector through the ring.(Show as Pic.3) Real Ceiling M8 Screw（4PCS）...
- Page 10 、The Angle Adjustment of the Universal Mount. （1）Adjustment of the front and back angle: Loose the screws will be OK. X/Y/Z axis maximum adjustment angle is 20°.（Note: A represent the angle） Drawing of the adjustable universal mount X/Y/Z axis maximum adjustment angle is±20°. 3、Adjust the Position of the Projector.
- Page 11 4、The manual of remote control and instructions for control system Limit Switch Power cord RJ45/RJ11 STOP DOWN DC12V Trigger E-Stop Wall panel Central Control Encode Table. Name Encoding Serial port setup 2400,n,8,1 0xFF 0xAA 0xEE 0xEE 0xDD Stop 0xFF 0xAA 0xEE 0xEE 0xCC Down 0xFF 0xAA 0xEE 0xEE 0xEE...
-
Page 12: Specification
Built-In Smart Wifi-02 Receiver Manual v1.0.0 1.Features ● Suitable for in-ceiling screen/high quality tab-tension screen/manto projector screen,etc. ● SMT automated assembly, moisture-proof process ● Support multiple control methods: ① RF remote control、 IR remote control MGF-YK-01 MGF-YK-05 IR REMOTE RF REMOTE ②... - Page 13 4.RF Pair Code Hear the "Di~Di" three sounds Successful Receiver power Power on 20S long press Hear the "Di~Di" two sounds Slowly press the "up" code the remote control “up” to release the button button three times 5.RF Deleted Hear the "Di~Di" five sounds Receiver power Hear the "Di~Di"...
- Page 14 8. Connection Your screen can be controlled by Wi-Fi either with an app or by voice command via a home automation system. To connect to the screen, scan the QR code and follow the instructions, or click on this link: https://www.kimexinternational.com/page-cms/smart-wifi...
- Page 15 8.App Connection/Control 1.Prepare related Applications (support Android / IOS system) Download the "Smart Life" App in the App market, as the right icon show 2.Register the “Smart Life” App account (this account can be registered according to the region, please pay attention).
- Page 16 9.App Connected Voice Control 1.Prepare related smart speaker Applications (support Android / IOS system) G o o g l e A m a z o n I F T T T J i n g d o n g Ro k i d Te n c e n t c l o u d T m a l l B a i d u...
