construction électronique

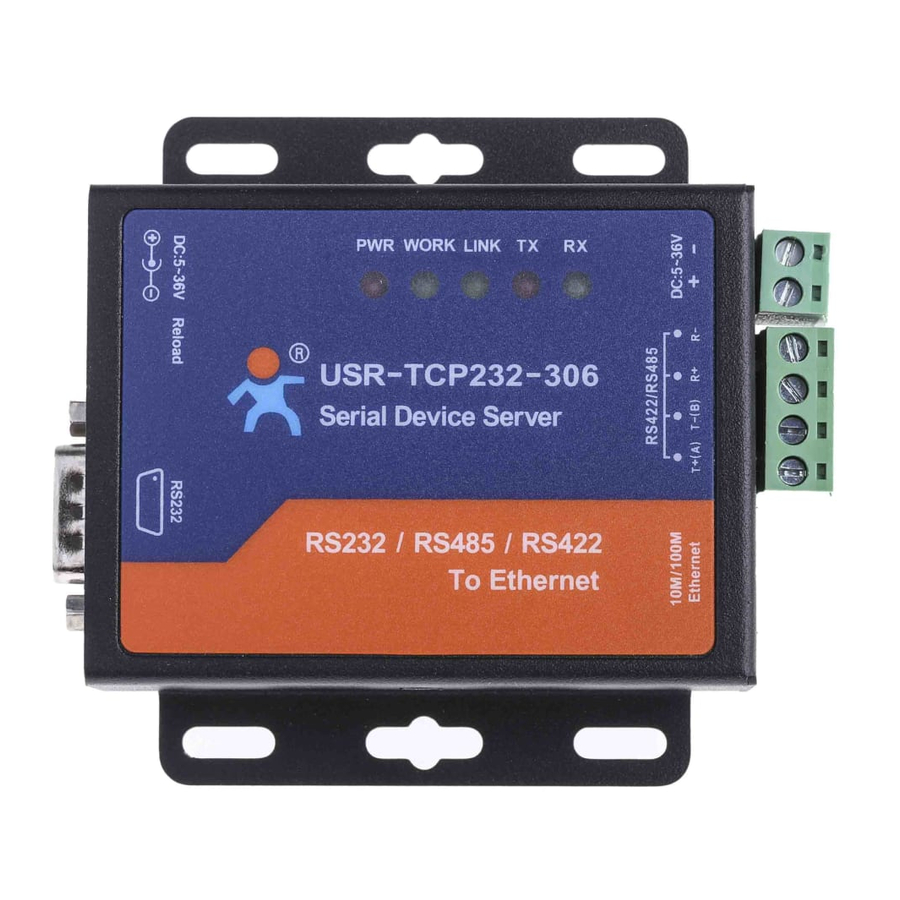

PRODUIT ELC PAR LE MODULE USR-TCP232-306

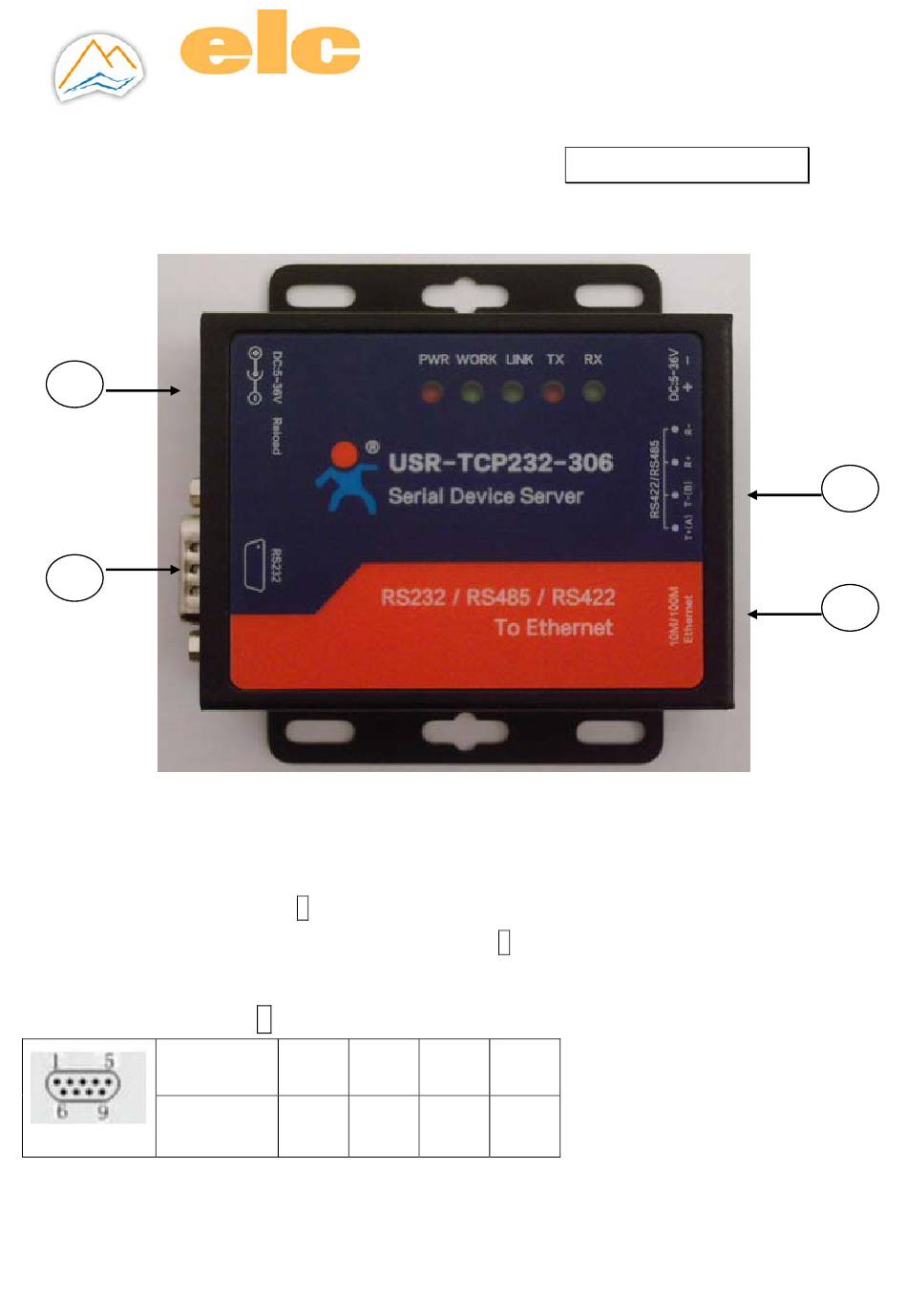

1 INSTALLATION MATERIEL
1
3
1. Entrée alimentation
2. Entrée Ethernet
3. Sortie RS232
4. Sortie RS485
Alimenter le module par l'entrée 1 à l'aide de l'adaptateur secteur.
Utiliser un câble Ethernet standard, le connecter à l'entrée 2 puis à votre réseau (prise, PC, Switch, Hub).
2 PORT SERIE
PORT RS232 (sortie 3)
N° Broche
Définition
DB9 mâle
Connecter à votre produit ELC équipé de ce type de connecteur (ALR3220, GF467,...) à l'aide du câble
femelle – femelle.
C.C.P. Lyon 505 977Y
CIC Annecy FR76 1009 6185 3300 0573 9120 113
CONNECTER A UN RESEAU ETHERNET UN
2
3
RXD
TXD
CMCIFRPP
59, avenue des Romains 74000 ANNECY – FRANCE
Téléphone : +33 (0)4 50 57 30 46
Télécopie :+33 (0)4 50 57 30 46
commercial@elc.fr
5
1,4,6,
7,8,9
GND
NC
1/8
SARL AU CAPITAL DE 259163E R.C. Annecy B 788058204 00025
N° TVA INTRACOM. FR 26 788058204 APE 2651B
www.elc.fr
4
2
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for ELC USR-TCP232-306
Summary of Contents for ELC USR-TCP232-306
- Page 1 1,4,6, 7,8,9 Définition DB9 mâle Connecter à votre produit ELC équipé de ce type de connecteur (ALR3220, GF467,…) à l’aide du câble femelle – femelle. C.C.P. Lyon 505 977Y SARL AU CAPITAL DE 259163E R.C. Annecy B 788058204 00025 CIC Annecy FR76 1009 6185 3300 0573 9120 113 CMCIFRPP N°...
-
Page 2: Installation Logiciel
PORT RS485 (sortie 4) A l’aide du connecteur 4 broches, connecter les sorties à l’aide d’une paire de fils torsadés (non fournis) T+ et T- respectivement aux entrées D+ et D- de votre produit ELC équipée d’une entrée RS485 ( ALR3220, 3206D, 3206T,..). - Page 3 PARAMETRES PAR DEFAUT Gateway 192.168.0.1 Mode TCP client Local Port Vitesse de transmission 115200 Target Port 8234 Target IP 192.168.0.201 Parity bit/Data/Stop bit Aucun/8/1 6 COMMUNICATION AVEC UN PORT VIRTUEL Le raccourci créer lors de l’installation du logiciel USR-VCOM permet de créer un port virtuel et de communiquer avec votre appareil via le réseau Ethernet.
-
Page 4: Caracteristiques Techniques
COM2 via Hyper Terminal). 7 CARACTERISTIQUES TECHNIQUES Transmission de données Série → Ethernet Code (Socket TCP/IP ) de programmation Le module USR-TCP232-306 est un serveur disponible par exemple pour plateforme Ethernet vers rs485/rs232/rs422, utilisé pour une VB, C++, Delphi, Android and IOS transmission de données transparente de manière... -
Page 5: Hardware Installation
1,4,6, 7,8,9 Definition DB9 male Port Connect your ELC product (ALR3220, GF467,…) with cable female to female. C.C.P. Lyon 505 977Y SARL AU CAPITAL DE 259163E R.C. Annecy B 788058204 00025 CIC Annecy FR76 1009 6185 3300 0573 9120 113 CMCIFRPP N°... -
Page 6: Software Installation
PORT RS485 (out 4) Connect with twisted wire (not supplied) T+ and T- to D+ et D- to ELC product ( ALR3220, 3206D, 3206T,..). 3 SIZE CONVERTER 4 SOFTWARE INSTALLATION Download USR-VCOM_Virtuel_Serial_Software _Vxxxxx and install Virtual COM software - VCOM : Note : Be sure you have administrative rights and disable any firewalls/anti-virus software when install software. -
Page 7: Quick Use
DEFAULT PARAMETERS User name admin Password admin IP address 292.168.0.7 Mask 255.255.255.0 Gateway 192.168.0.1 Work Mode TCP Client Local Port Baud Rate 115200 Target Port 8234 Target IP 192.168.0.201 Parity bit/Data/Stop bit None/8/1 6 QUICK USE Make sure that you just use one network card, then connect our serial server to the same LAN and power 1- Double click on short-on on the desk : 2-click «... -
Page 8: Hardware Specifications
Ethernet server, used for data transparent Android and IOS transmission. Server function is to realize Support customization bidirectional transparent transmission between serial port and Ethernet. USR-TCP232-306 is Serial internally integrated with TCP/IP protocol. User Port Number can apply it to device networking...
