AXAGO PCEA-P1 Quick Installation Manual

1-Port Parallel PCI-Express Card
• compatible with 1-Lane (x1) PCI-Express with data transmission efficiency of 2.5 Gbps
• supports Plug and Play - automatic selection of IRQ interruption and I/O address
• 1 parallel IEEE 1284 port with a DB25 female connector
• SPP/PS2/EPP/ECP compatible
• 256-Byte transmit & receive FIFO
• baud rate up to 1.5 MBps
• MOSChip MCS9900CV-AA chipset used
• compch1ibalae •l- • compch 1ibalae •l-i ii i
• compch • compch 1ibalae •l- 1ibalae •l-
• kompatibilní s 1-Lane (x1) PCI-Express s propustností až 2.5 Gb/s
• podpora Plug and Play - automatický výběr IRQ přerušení a I/O adresy
• 1x paralelní IEEE 1284 port s DB25 female konektorem
• SPP/PS2/EPP/ECP kompatibilní
• 256-Byte transmit & receive FIFO
• přenosová rychlost až 1.5 MB/s
• použit čipset MOSChip MCS9900CV-AA
• compc • compc • compch h h h1ibalae •l • compc 1ibalae •l i ii i 1ibalae •l 1ibalae •l
• kompatibilný s 1-Lane (x1) PCI-Express s priepustnosťou až 2,5 Gb/s
• podpora Plug and Play - automatický výber IRQ prerušení a I/O adresy
• 1x paralelný IEEE 1284 port s DB25 female konektorom
• SPP/PS2/EPP/ECP kompatibilné
• 256-Byte transmit & receive FIFO
• prenosová rýchlosť až 1.5 MB/s
• použitý čipset MOSChip MCS9900CV-AA
balae •l-i• compcLm iii ii i i i balae •l-i• compcLm balae •l-i• compcLm balae •l-i• compcLm
• kompatybilny z 1-Lane (x1) PCI-Express z przepustowością do 2.5 Gb/s
• wsparcie Plug and Play - automatyczny wybór przerwania IRQ i adresu I/O
• 1x równoległy port IEEE 1284 ze złączem żeńskim DB25
• kompatybilny z SPP/PS2/EPP/ECP
• 256-Byte transmit & receive FIFO
• prędkość transferu do 1.5 MB/s
• wykorzystuje chipset MOSChip MCS9900CV-AA•
• Windows® 8 / 7 / Vista / XP / Server 2012 / Server 2008 /
Server 2003 - 32 & 64bit versions supported
• Windows® 2000 • DOS 6.22
• Linux kernel 2.6.15 or later • MacOS 10.4.x or later
• PC with min. 1-Lane (x1) PCI-Express slot
• •
• All AXAGO products are covered by a 24-month warranty from the date the
buyer has taken the product.
• The warranty claim can only be applied to the AXAGO product Seller who
provided the Buyer with it.
• The goods under complaint must delivered complete, including namely supply
power cables, adapters, and media with drivers and other accessories in original
packaging if possible.
L2l(.m5ibxCe5mh- L2l(.m5ibxCe5mh-i ii i
L2l(.m5ibxCe5mh- L2l(.m5ibxCe5mh-
• Na veškeré výrobky AXAGO je poskytována záruční doba 24 měsíců od data
převzetí výrobku kupujícím.
• Záruční reklamace lze uplatňovat pouze u prodejce zařízení AXAGO, který
kupujícímu zařízení dodal.
• Zboží musí být k reklamaci dodáno kompletní zejména včetně napájecích
adaptérů, kabelů, redukcí, médií s ovladači a dalšího příslušenství, pokud možno
v originálním balení.
L2l(.m1ibxCep mh- L2l(.m1ibxCep mh- L2l(.m1ibxCep mh-i ii i L2l(.m1ibxCep mh-
• Na všetky výrobky AXAGO je poskytovaná záručná doba 24 mesiacov od dátumu
prevzatia výrobku kupujúcim.
• Záručné reklamácie je možné uplatňovať iba u predajcu zariadení AXAGO, ktorý
kupujúcemu zariadenie dodal.
• Tovar musí byť na reklamáciu dodaný kompletne, najmä vrátane napájacích
adaptérov, káblov, redukcií, médií s ovládačmi a ďalšieho príslušenstva, pokiaľ
možno v originálnom balení.
Ial(mhpiEIalamc-Gm iii ii i i i Ial(mhpiEIalamc-Gm Ial(mhpiEIalamc-Gm Ial(mhpiEIalamc-Gm
• Wszelkie produkty AXAGO objęte są 24 miesięcznym okresem gwarancyjnym,
który rozpoczyna się w dniu odbioru produktu przez nabywcę.
• Reklamację gwarancyjną można wykorzystać tylko u sprzedawcy urządzeń
AXAGO, który dostarczył urządzenie kupującemu.
• Towar musi być dostarczony do reklamacji w całości, z zasilaczami, kablami,
przejściówkami, nośnikami sterowników i innymi akcesoriami włącznie, o ile to
możliwe w oryginalnym opakowaniu.•
•
QUICK INSTALLATION GUIDE

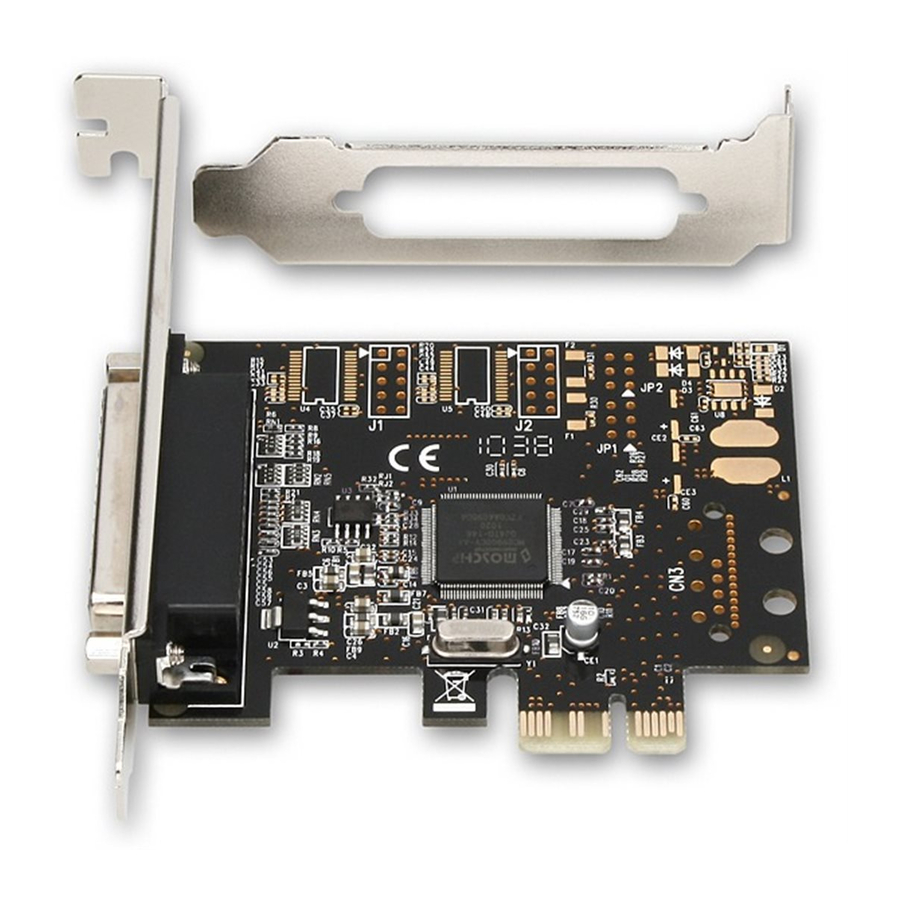

The PCEA-P1 PCI-Express card provides a simple extension for a desktop
computer with one parallel port with a DB25 connector. It permits you to
connect parallel devices such as printers, plotters, hardware keys, EPROM
programmers and others to your computer. The utilization of the modern
PCI-Express bus ensures long service life of the product. The trouble-free
compatibility is ensured by using the new generation of well-proven
MOSChip chipset. Additional low-profile bracket also included in packaging
enables card installation in low profile PC cases.•
1. Do not insert the card in the computer before the
drivers are installed.
2. Insert the CD delivered and launch the
StnSetup.exe located in your OS directory. Exam-
ple: X:\PCEA-Px_Sx\ Windows_32bit
3. Press [Install] and after the drivers installed,
press [Exit].
4. Switch off your computer and unplug the power
cable.
5. Open the case and insert the card in a free PCI-
Express slot.
6. Close the case, plug-in the power cable, and
switch the PC on.
7. The card is detected and automatically installed
(Fig. 1).
8. Check the correct installation in Device Manager
(Fig. 2).
RYCHLÝ INSTALAČNÍ MANUÁL
• •
PCI-Express karta PCEA-P1 umožňuje rozšíření stolního počítače o paralelní
port s DB25 konektorem. Dovoluje tak připojit k počítači paralelní zařízení
jako jsou tiskárny, plotry, hardwarové klíče, EPROM programátory a podobně.
Využití moderní PCI-Express sběrnice zaručuje dlouhou morální životnost
produktu. Bezproblémová kompatibilita je zajištěna použitím nové generace
osvědčeného čipsetu společnosti MOSChip. Montáž karty do nízkoprofilo-
vých skříní umožňuje přibalená low profile záslepka.•
1. Nevkládejte kartu do počítače před instalací
ovladačů.
2. Vložte dodané CD a spusťte StnSetup.exe z ad-
resáře podle Vašeho OS. Například:
X:\PCEA-Px_Sx\ Windows_32bit
3. Pokračujte stiskem [Install] a po zavedení ovla-
dačů stiskem [Exit].
4. Vypněte počítač a odpojte napájecí kabel.
5. Otevřete skříň a do volné PCI-Express pozice za-
suňte kartu.
6. Uzavřete skříň, připojte napájení a zapněte počí-
tač.
7. Karta je detekována a automaticky nainstalová-
na (obr. 1).
8. Ve Správci zařízení zkontrolujte úspěšnou insta-
laci (obr. 2).
•

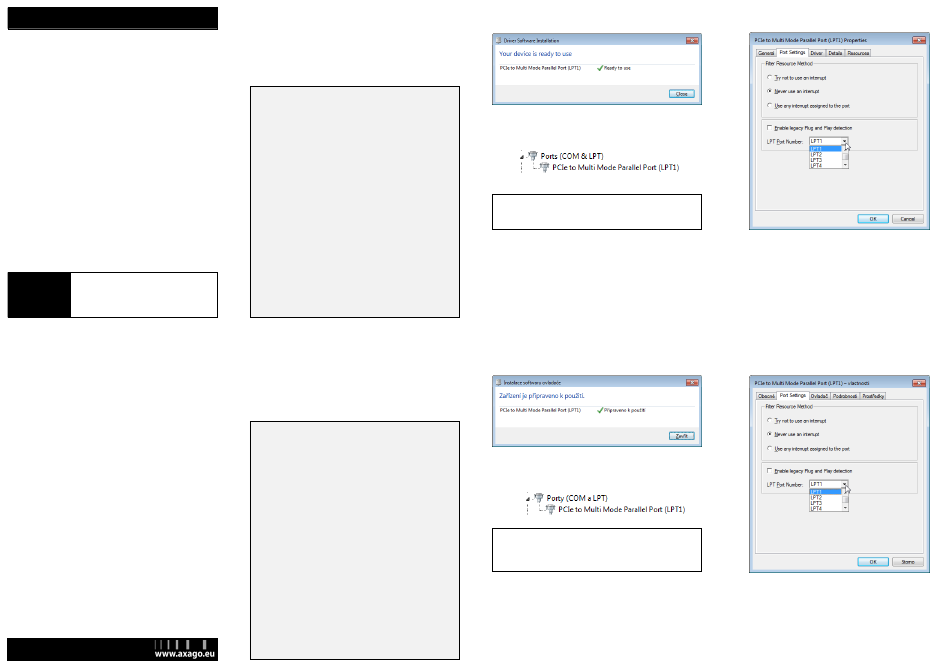

English QUICK INSTALLATION GUIDE
List of newly installed devices in Windows 7
OrLUC1lnD Using Device Manager to check whether the installation is OrLUC1lnD OrLUC1lnD OrLUC1lnD
correct in Windows 7 (the devices added to the Device Manager
during card installation are only displayed)
The drivers can be installed without the CD by online searching, eventu-
ally by means of Windows Update (valid only for Windows 8/7 and Vista).
Česky RYCHLÝ INSTALAČNÍ MANUÁL
Přehled nově nainstalovaných zařízení ve Windows 7
KmCid1xlnD Ověření úspěšné instalace ve Správci zařízení ve Windows 7 KmCid1xlnD KmCid1xlnD KmCid1xlnD
(zobrazena pouze zařízení, které jsou do Správce zařízení
přidána při instalaci karty)
Ovladače lze nainstalovat i bez CD pomocí online vyhledání ovladačů,
případně aktualizací přes Windows Update (platí pouze pro Windows 8/7
a Vista).
English QUICK INSTALLATION GUIDE
Options for setting the parallel port in Device Manager
Česky RYCHLÝ INSTALAČNÍ MANUÁL
Možnosti nastavení paralelního portu ve Správci zařízení
