Suzuki 57100-2884 Series Installation Instructions Manual

Heater set, grip
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual

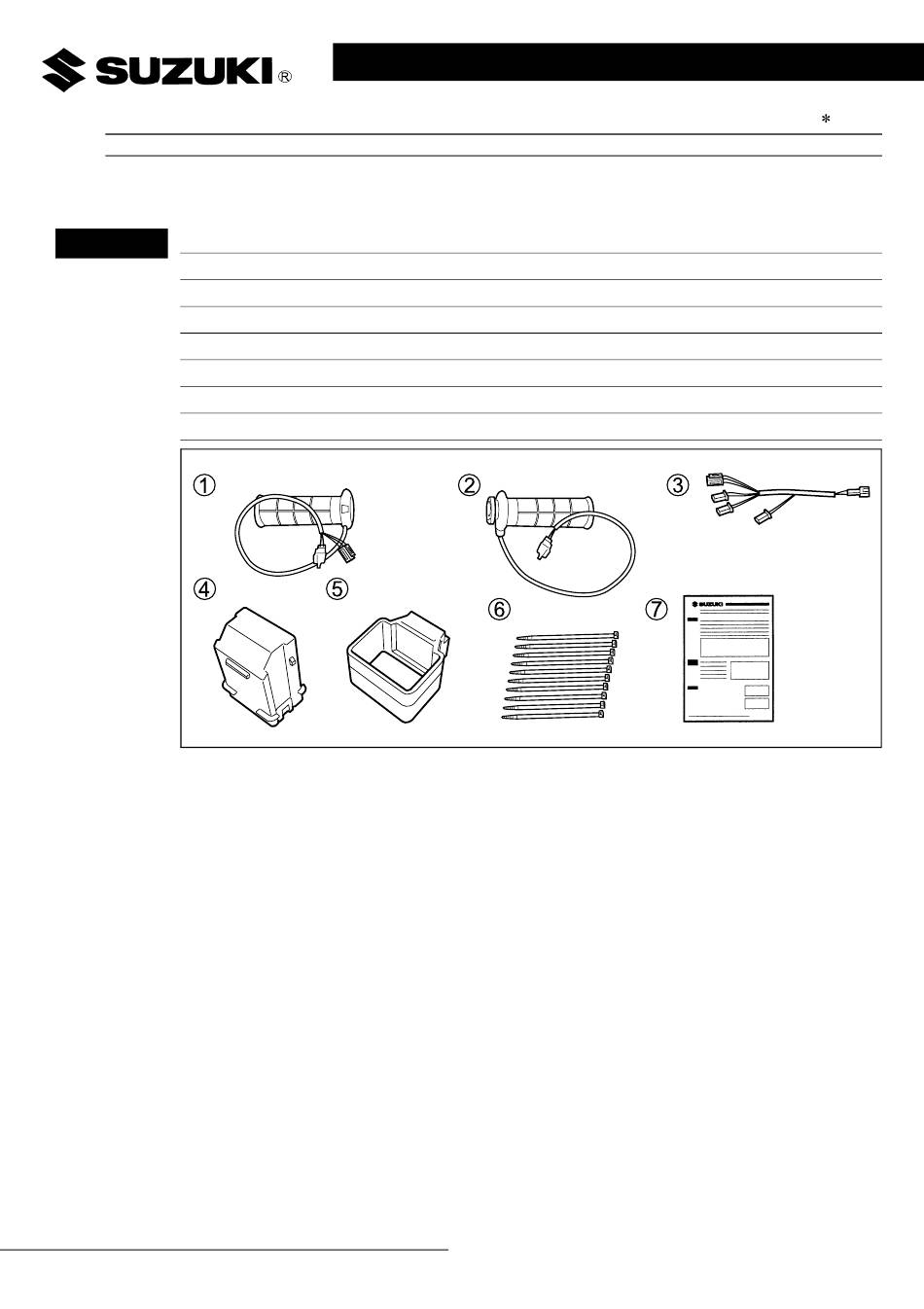

HEATER SET, GRIP
Description:
Applications:
DL650AL7/XAL7
Ref.
Contents
I N S T A L L A T I O N I N S T R U C T I O N S
Description
1
Grip Heater (L)
2
Grip Heater (R)
3
Grip Heater Lead Wire
4
Grip Heater Controller
5
Controller Bracket
6
Clamp
7
Installation Instructions
Part Number: 57100-2884
Installation Time: 2.0 Hours
GENUINE SUZUKI ACCESSORIES
1/17
QTY
1
1
1
1
1
10
1
99021-28K50

Advertisement

loading

Related Manuals for Suzuki 57100-2884 Series

Summary of Contents for Suzuki 57100-2884 Series

  • Page 1 I N S T A L L A T I O N I N S T R U C T I O N S HEATER SET, GRIP Part Number: 57100-2884 Description: Applications: DL650AL7/XAL7 Installation Time: 2.0 Hours Ref. Description Contents Grip Heater (L) Grip Heater (R) Grip Heater Lead Wire Grip Heater Controller Controller Bracket Clamp Installation Instructions GENUINE SUZUKI ACCESSORIES 99021-28K50...
  • Page 2 (6) Hexagon socket (3 mm, 4 mm, 5 mm) (7) Extension (8) Torque wrench Ref. Description Items Pro- vided by (1) SUZUKI Super Grease “A” the Cus- or equivalent tomer [Recommended 99000-25011] (2) Grip cement (3) Degreasing Agent [Available at stores]...
  • Page 3 6. Protect any items removed or to be installed from scratches by plac- ing them on a soft cloth first before putting them on the ground. 7. Use care not to cause any damage to the body of the vehicle during installation of the accessory. GENUINE SUZUKI ACCESSORIES...
  • Page 4 3. Slide the boot, loosen the lock- Lock-nut Lock-nut Boot Boot nut of the throttle cable, and Adjuster Adjuster tighten fully the adjuster. Then, loosen the throttle cable. GENUINE SUZUKI ACCESSORIES...
  • Page 5 6. Apply grease to the end of the throttle cables and cable pulley. Switch box 99000-25011: SUZUKI SUPER GREASE “A” or equivalent 7. Insert the Grip Heater (R) 2 into the handlebar. Then, install the throttle cable No.1 first, then...
  • Page 6 Clamp Clamp CAUTION Fix the grip heater lead wire securely by using a clamp so that no tension should be felt in the throttle grip lead wire when operating the throttle. NOTE: Cut off the excess clamp. GENUINE SUZUKI ACCESSORIES...
  • Page 7 - driver, then inject degreasing agent to pull out the grip. NOTICE Use the - driver with care so as not to scratch the surface of the handlebar. NOTE: Removed left side grip will not be reused. GENUINE SUZUKI ACCESSORIES...
  • Page 8 Handlebar adhered to the handlebar by using a degreasing agent and a waste cloth. Degreasing agent 5. Apply cement evenly and rather abundantly to the inside of the Grip Heater (L) 1. Grip cement Grip Heater (L) GENUINE SUZUKI ACCESSORIES...
  • Page 9 At this time, Line Line do not twist forcibly the Line Line heater wire with a screw- driver or such similar tool, the heater wire inside the grip heater may be cut off. GENUINE SUZUKI ACCESSORIES...
  • Page 10 2. Fix the Grip Heater Controller Grip Heater Controller Grip Heater Controller assembly to the battery box. 3. Connect the Grip Heater Lead Wire 3 coupler to the Grip Heater Controller 4. Grip Heater Lead Wire Grip Heater Lead Wire GENUINE SUZUKI ACCESSORIES...
  • Page 11 • Cut off the excess clamps. 1. Pass the grip heater lead wire under the TO sensor. 2. Clamp the grip heater lead wire and wiring harness. 3. Grip heater lead wire 4. TO sensor GENUINE SUZUKI ACCESSORIES...
  • Page 12 1. Clamp the grip heater lead wire, wiring harness and water hose by using the vehicle clamp. 2. Clamp the grip heater lead wire and right handlebar switch lead wire. 3. Grip heater lead wire 4. Vehicle harness coupler GENUINE SUZUKI ACCESSORIES...
  • Page 13 6. Cut off the vehicle clamp. Clamp the left grip heater lead wire, clutch cable and left handlebar switch lead wire. Face the locked part of clamp leftward. 7. Right grip heater lead wire Left grip heater lead wire GENUINE SUZUKI ACCESSORIES...
  • Page 14 Grip Heater (L) Black Yellow Blue Green Yellow White Black /Blue To vehicle coupler Grip Heater Lead Wire Black White Black/Blue Green Blue To Grip Heater Controller Coupler 5. Install the vehicle parts in the reverse order of removal. GENUINE SUZUKI ACCESSORIES...
  • Page 15 Switch Switch • Grip heater warms right and left grips when the grip heater switch is turned on with the engine running. The grip heater switch will be turned off when the ignition switch is turned off. GENUINE SUZUKI ACCESSORIES...
  • Page 16 When the engine speed increases, the automatic switch turns on grip heater. • Pushing the switch will not turn on the grip heater when the engine speed is low. Increase the engine speed and push the switch again to turn on the grip heater. GENUINE SUZUKI ACCESSORIES...
  • Page 17 17/17 When the grip heater does not operate normally, check the following items, and consult your SUZUKI Dealer from whom you bought the prod- uct. • Grip heater does not operate. Or it can not be adjusted. 1. Has the engine started? 2.
