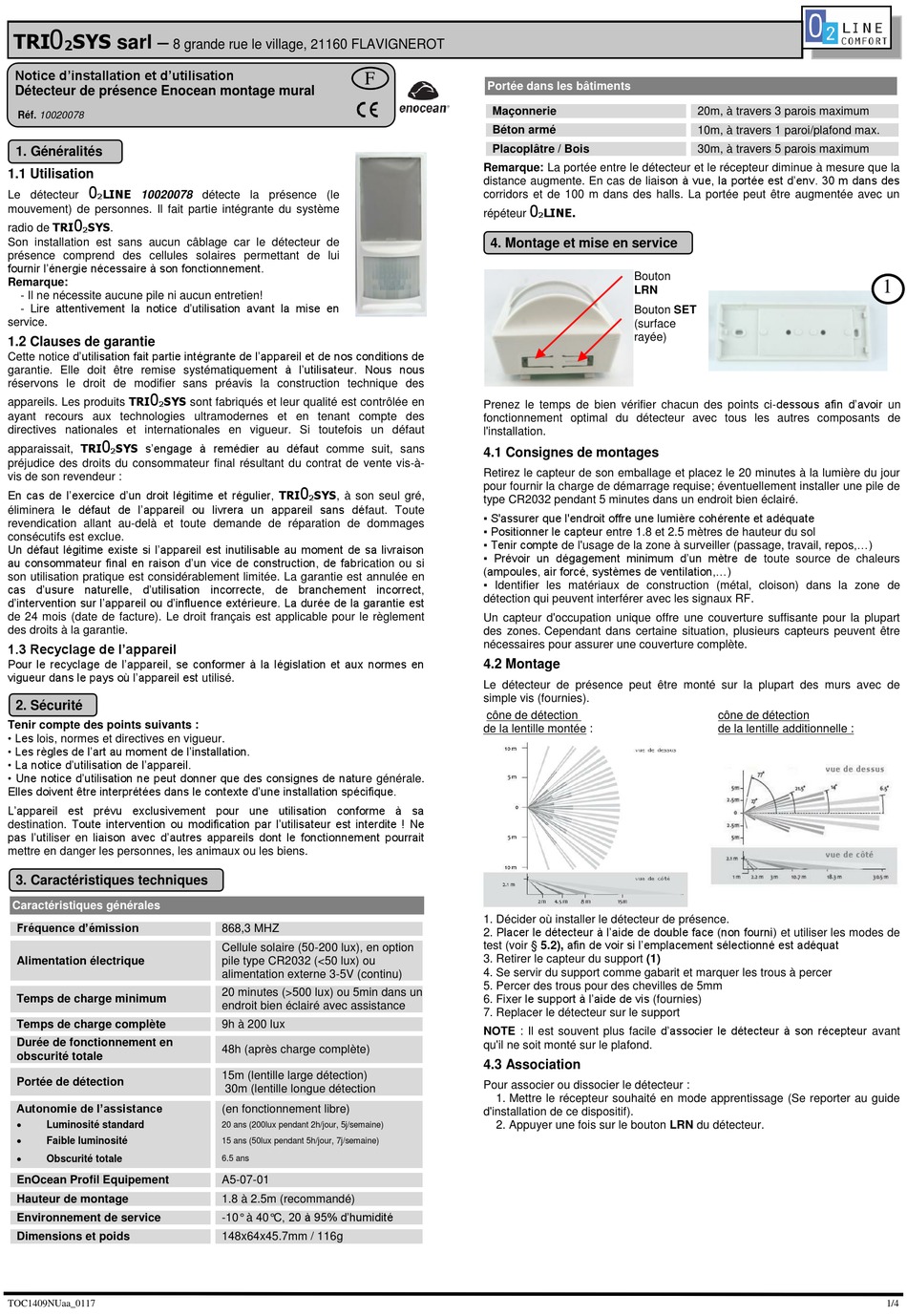

TRI SYS sarl –
2
8 grande rue le village, 21160 FLAVIGNEROT
Notice d'installation et d'utilisation
Détecteur de présence Enocean montage mural
Réf. 10020078
1. Généralités
1.1 Utilisation
0
LINE 10020078 détecte la présence (le
Le détecteur
2
mouvement) de personnes. Il fait partie intégrante du système
0
radio de TRI SYS.
2
Son installation est sans aucun câblage car le détecteur de
présence comprend des cellules solaires permettant de lui
fournir l'énergie nécessaire à son fonctionnement.
Remarque:
- Il ne nécessite aucune pile ni aucun entretien!
- Lire attentivement la notice d'utilisation avant la mise en
service.
1.2 Clauses de garantie
Cette notice d'utilisation fait partie intégrante de l'appareil et de nos conditions de
garantie. Elle doit être remise systématiquement à l'utilisateur. Nous nous
réservons le droit de modifier sans préavis la construction technique des
0
appareils. Les produits TRI SYS sont fabriqués et leur qualité est contrôlée en
2
ayant recours aux technologies ultramodernes et en tenant compte des
directives nationales et internationales en vigueur. Si toutefois un défaut
0
apparaissait, TRI SYS s'engage à remédier au défaut comme suit, sans
2
préjudice des droits du consommateur final résultant du contrat de vente vis-à-
vis de son revendeur :
En cas de l'exercice d'un droit légitime et régulier, TRI
éliminera le défaut de l'appareil ou livrera un appareil sans défaut. Toute
revendication allant au-delà et toute demande de réparation de dommages
consécutifs est exclue.
Un défaut légitime existe si l'appareil est inutilisable au moment de sa livraison
au consommateur final en raison d'un vice de construction, de fabrication ou si
son utilisation pratique est considérablement limitée. La garantie est annulée en
cas d'usure naturelle, d'utilisation incorrecte, de branchement incorrect,
d'intervention sur l'appareil ou d'influence extérieure. La durée de la garantie est
de 24 mois (date de facture). Le droit français est applicable pour le règlement
des droits à la garantie.
1.3 Recyclage de l'appareil
Pour le recyclage de l'appareil, se conformer à la législation et aux normes en
vigueur dans le pays où l'appareil est utilisé.
2. Sécurité
Tenir compte des points suivants :
• Les lois, normes et directives en vigueur.
• Les règles de l'art au moment de l'installation.
• La notice d'utilisation de l'appareil.
• Une notice d'utilisation ne peut donner que des consignes de nature générale.
Elles doivent être interprétées dans le contexte d'une installation spécifique.
L'appareil est prévu exclusivement pour une utilisation conforme à sa
destination. Toute intervention ou modification par l'utilisateur est interdite ! Ne
pas l'utiliser en liaison avec d'autres appareils dont le fonctionnement pourrait
mettre en danger les personnes, les animaux ou les biens.
3. Caractéristiques techniques
Caractéristiques générales
Fréquence d'émission
Alimentation électrique
Temps de charge minimum
Temps de charge complète
Durée de fonctionnement en
obscurité totale
Portée de détection
Autonomie de l'assistance

Luminosité standard

Faible luminosité

Obscurité totale
EnOcean Profil Equipement
Hauteur de montage
Environnement de service
Dimensions et poids
TOC1409NUaa_0117
F
0
SYS, à son seul gré,
2
868,3 MHZ
Cellule solaire (50-200 lux), en option
pile type CR2032 (<50 lux) ou
alimentation externe 3-5V (continu)
20 minutes (>500 lux) ou 5min dans un
endroit bien éclairé avec assistance
9h à 200 lux
48h (après charge complète)
15m (lentille large détection)
30m (lentille longue détection
(en fonctionnement libre)
20 ans (200lux pendant 2h/jour, 5j/semaine)
15 ans (50lux pendant 5h/jour, 7j/semaine)
6.5 ans
A5-07-01
1.8 à 2.5m (recommandé)
-10° à 40°C, 20 à 95% d'humidité
relative (sans condensation)
148x64x45.7mm / 116g
Portée dans les bâtiments
Maçonnerie
Béton armé
Placoplâtre / Bois
Remarque: La portée entre le détecteur et le récepteur diminue à mesure que la
distance augmente. En cas de liaison à vue, la portée est d'env. 30 m dans des
corridors et de 100 m dans des halls. La portée peut être augmentée avec un
0
LINE.
répéteur
2
4. Montage et mise en service
Bouton
LRN
Bouton SET
(surface
rayée)
Prenez le temps de bien vérifier chacun des points ci-dessous afin d'avoir un
fonctionnement optimal du détecteur avec tous les autres composants de
l'installation.
4.1 Consignes de montages
Retirez le capteur de son emballage et placez le 20 minutes à la lumière du jour
pour fournir la charge de démarrage requise; éventuellement installer une pile de
type CR2032 pendant 5 minutes dans un endroit bien éclairé.
▪ S'assurer que l'endroit offre une lumière cohérente et adéquate
▪ Positionner le capteur entre 1.8 et 2.5 mètres de hauteur du sol
▪ Tenir compte de l'usage de la zone à surveiller (passage, travail, repos,...)
▪ Prévoir un dégagement minimum d'un mètre de toute source de chaleurs
(ampoules, air forcé, systèmes de ventilation,...)
▪ Identifier les matériaux de construction (métal, cloison) dans la zone de
détection qui peuvent interférer avec les signaux RF.
Un capteur d'occupation unique offre une couverture suffisante pour la plupart
des zones. Cependant dans certaine situation, plusieurs capteurs peuvent être
nécessaires pour assurer une couverture complète.
4.2 Montage
Le détecteur de présence peut être monté sur la plupart des murs avec de
simple vis (fournies).
cône de détection
de la lentille montée :
1. Décider où installer le détecteur de présence.
2. Placer le détecteur à l'aide de double face (non fourni) et utiliser les modes de
test (voir § 5.2), afin de voir si l'emplacement sélectionné est adéquat
3. Retirer le capteur du support (1)
4. Se servir du support comme gabarit et marquer les trous à percer
5. Percer des trous pour des chevilles de 5mm
6. Fixer le support à l'aide de vis (fournies)
7. Replacer le détecteur sur le support
NOTE : Il est souvent plus facile d'associer le détecteur à son récepteur avant
qu'il ne soit monté sur le plafond.
4.3 Association
Pour associer ou dissocier le détecteur :
1. Mettre le récepteur souhaité en mode apprentissage (Se reporter au guide
d'installation de ce dispositif).
2. Appuyer une fois sur le bouton LRN du détecteur.
20m, à travers 3 parois maximum
10m, à travers 1 paroi/plafond max.
30m, à travers 5 parois maximum
cône de détection
de la lentille additionnelle :
1
1/4
