Screenint OPEN ROLL Installation Manual

MANUALE D'USO
ITALIANO
INTRODUZIONE

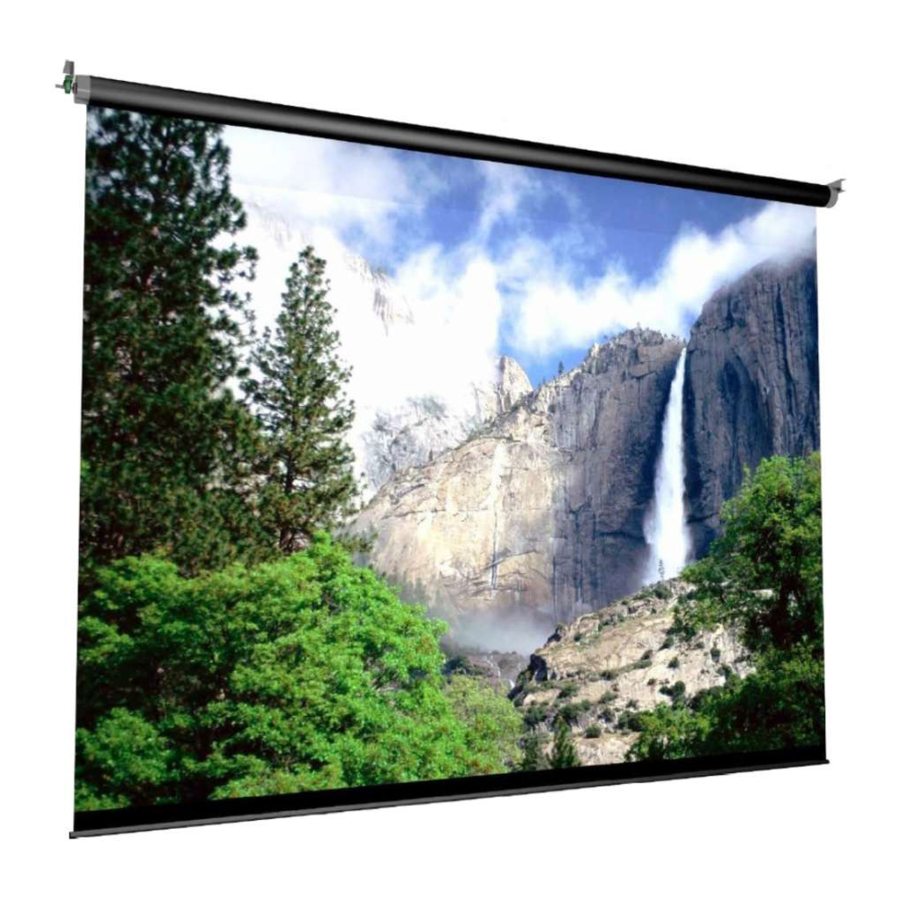

Grazie per avere acquistato uno schermo motorizzato della serie Open Roll. Questo articolo è interamente prodotto in Italia con materiali di ottima qualità e tele per
proiezione che garantiscono al vostro sistema performance qualitativamente eccellenti
AVVERTENZE
Prima di assemblare ed installare lo schermo, leggere attentamente le istruzioni di montaggio. Si prega, inoltre, di conservare sempre le presenti istruzioni di montaggio in
modo tale da poterle consultare ogniqualvolta ve ne sia la necessità.
In fase di apertura dell'imballo dello schermo, UTILIZZARE CON MOLTA CAUTELA ATTREZZI TAGLIENTI che possano danneggiare il contenuto dello stesso. Durante l'apertura
dell'imballo e l'installazione del prodotto, si raccomanda di indossare guanti da lavoro.
In base al peso del prodotto, esso va maneggiato da almeno due o tre o più persone secondo il rapporto KG/PERSONA: MASCHIO 25 kg. – FEMMINA 15 kg.
Il produttore non si assume responsabilità per qualsiasi danno subito da persone o cose nel caso il prodotto sia utilizzato per usi impropri al di fuori delle specifiche tecniche
o in caso di installazione errata.
Il produttore non si assume responsabilità in caso di errato montaggio dello schermo.
CERTIFICAZIONI DEL PRODOTTO
Gli schermi motorizzati Open Roll sono conformi alle direttive
Le tele per proiezione utilizzate non presentano cadmio e sono certificate ignifughe come segue:
- classe M1 – MATTE WHITE, FRONTREAR, REAR PLUS
-
classe B1 – WHITE, MICROHOLES
GARANZIA DEL PRODOTTO
Lo schermo per videoproiezione è garantito 2 anni dalla data di acquisto per difetti di fabbricazione. Il motore dello schermo è garantito 5 anni dalla data di acquisto per
difetti di fabbricazione. La responsabilità è limitata alla riparazione o alla sostituzione dei componenti riconosciuti difettosi, senza altri oneri di sorta.
La garanzia è sospesa d'ufficio se:
1) un apparecchio è aperto o smontato o viene reso con evidenti segni d'urto e/o manomissione;
2) le istruzioni di collegamento elettrico non sono state applicate;
3) i prodotti devono essere installati secondo le normative elettriche (CEI) e altre norme di legge specifiche;
4) gli accessori elettrici e i componenti d'automatismi sono stati utilizzati senza rispettare gli schemi e i tipi di collegamenti per i quali sono stati concepiti;
5) vengono utilizzati accessori o automatismi che non rispettano la tempistica tra la fase di salita e la fase di discesa (taglio completo della corrente su entrambe le fasi
per mezzo secondo);
6) viene effettuata autonomamente e senza autorizzazione da parte dell'azienda produttrice, la manovra di aggiustamento dei fine corsa;
7) vengono alterate, cancellate, rimosse o risultano impossibili da leggere le etichette riguardanti il numero di serie del prodotto;
8) vengono effettuate riparazioni da persone diverse dal produttore.
Sono da considerarsi esclusi dalla garanzia le componenti che presentano usura normale o causata da particolari situazioni ambientali o di installazione.
NON installare lo schermo vicino o sopra fonti di calore o di condizionamento dell'aria, poiché il PVC è un materiale plastico che si dilata e si danneggia irrimediabilmente se
sottoposto a calore e/o aria fredda anche se il flusso di aria non arriva direttamente al telo.
NON montare lo schermo davanti o in prossimità di finestre, anche se da tali finestre non proviene luce diretta, in quanto il PVC potrebbe danneggiarsi irrimediabilmente a
causa del calore radiante proveniente dal vetro della finestra.
NON esporre lo schermo alla luce diretta del sole, poiché la tela in PVC potrebbe rovinarsi e creare onde per le stesse motivazioni di cui sopra.
La tela in PVC è molto sensibile alle escursioni termiche. Effettuare il montaggio del telo ad una temperatura ambientale di 18°-25°C. Nel caso in cui esso sia passato da un
luogo esterno ad uno interno, subendo in tal modo uno sbalzo termico, attendere due o tre ore prima di montare lo schermo.
Nel caso in cui lo schermo sia nuovo oppure non sia stato svolto da lungo tempo, srotolare lo schermo e lasciarlo aperto per circa 24/48 ore ad una temperatura ambientale
18°-25°C al fine di ottenere nuovamente una planarità ottimale.
NON tentare di LAVARE in alcun modo la superficie del TELO né con detergenti, né con alcool, solventi o prodotti per la pulizia della casa. Spolverare di tanto in tanto la
superficie con un panno asciutto e pulito. Usare la massima cautela con lo schermo in quanto le macchie di qualsiasi tipo sulla tela sono indelebili.
Lo schermo va utilizzato nelle dimensioni in cui è stato ordinato, pertanto è fondamentale NON bloccarlo, prima che esso si fermi automaticamente, in quanto potrebbero
crearsi delle onde sul telo. Se non viene srotolato completamente, la planarità dello schermo NON è coperta dalla garanzia.
NON APPENDERSI allo schermo e NON APPENDERVI OGGETTI. Assicurarsi che bambini non giochino con lo schermo in quanto potrebbero procurarsi delle lesioni anche
gravi.
NON VERRANNO ACCETTATI resi di schermi senza previa autorizzazione di rientro data specificatamente dal produttore (numero RMA) e senza idoneo imballaggio.
ISTRUZIONI DI MONTAGGIO
1. MONTAGGIO
Il prodotto deve essere installato e utilizzato in conformità alle normative vigenti nel paese dove esso è ubicato.
Lo schermo è corredato di staffe di montaggio che vanno applicate al soffitto tramite tasselli (non forniti a corredo) specifici per il tipo di superficie
da forare. In fase di montaggio, utilizzare delle cinghie di sicurezza con cui assicurare lo schermo.
Le staffe vanno applicate nel verso e secondo le misure indicate in Fig. 1. Installare le staffe su superfici regolari non cedevoli (mattoni, cemento,
ecc). Al fine di installare lo schermo sono necessarie almeno due persone. Una volta montate le staffe, sollevare ed inserire lo schermo dal lato
dell'alberino "D" nel foro del cuscinetto "C" e agganciate il motore "B" al supporto "A" tramite il fermo a vite "E" (Fig. 2 e Fig. 3). A questo punto,
avvitare con idonea brugola i due grani presenti sul lato sinistro del cuscinetto "C". Togliete gli elastici che bloccano il contrappeso del telo.
Al termine dell'installazione, controllare che lo schermo sia perfettamente a livello.
ATTENZIONE: CONTROLLARE OGNI 6 MESI I FISSAGGI DELLE VITI, DEI TASSELLI E DELLE STAFFE AL FINE DI VERIFICARNE LA PERFETTA TENUTA.
2. COLLEGAMENTI ELETTRICI
Il collegamento elettrico del cavo di alimentazione al motore deve essere effettuato da personale qualificato e secondo lo schema illustrato in Fig. 4:
Rispettare il colore dei cavi elettrici ed installare l'interruttore in prossimità dello schermo affinché durante la discesa o la salita del telo lo schermo
sia visibile dal manovratore!! Non collegare due o più motori allo stesso interruttore. Utilizzare solo i deviatori forniti a corredo dello schermo.
STACCATE LO SCHERMO DALLA RETE OGNI QUALVOLTA EFFETTUATE DELLA MANUTENZIONE.
Qualora lo schermo sia pilotato da un relais, assicurarsi che durante il passaggio tra la salita e la discesa o viceversa, non vi sia afflusso di corrente al
motore per almeno un secondo.
NON SOSTARE NEL RAGGIO D'AZIONE DELLO SCHERMO.
E' VIETATO L'UTILIZZO DELLO SCHERMO ALL'APERTO.
UNA VOLTA TERMINATA LA PROIEZIONE, RIAVVOLGERE LO SCHERMO (tenere sempre aperto lo
schermo causa deformazioni del telo).
OPEN ROLL
.
