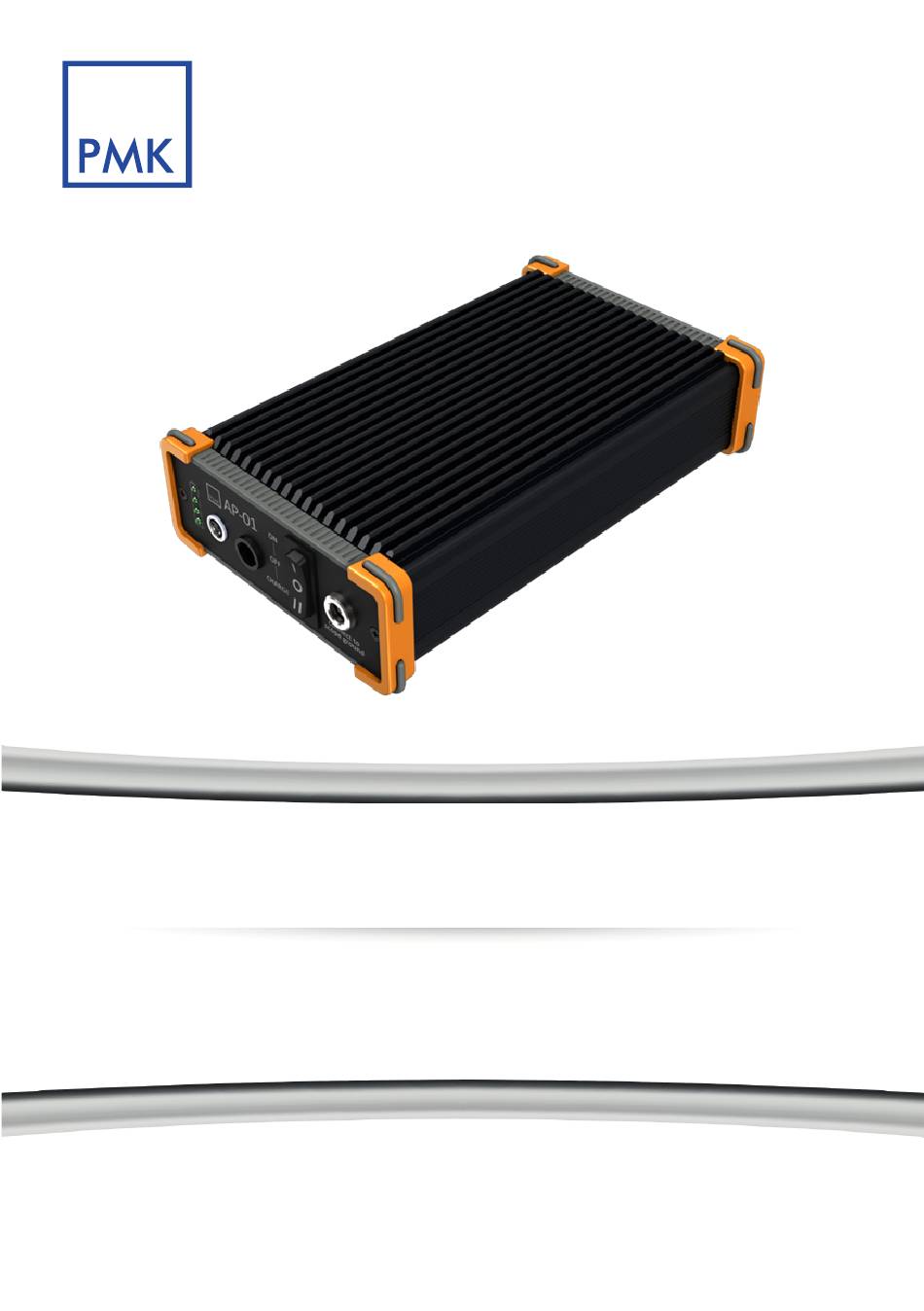

- Page 1 DE | EN Probing Solutions. Made in Germany. Akkupack AP-01 | Battery Pack AP-01 Für Aktive Tastköpfe For Active Probes Bedienungsanleitung | Instruction Manual...
-
Page 2: Garantie
Garantie PMK gewährt eine Garantie für die Dauer von 2 Jahren nach Versand für dieses Produkt für nor- malen Gebrauch und Betrieb innerhalb der Spezifikationen. Jedes defekte Produkt wird repariert oder ersetzt, wenn es nicht durch Nachlässigkeit, Fehlanwendung, unsachgemäße Installation, Unfall, nicht autorisierte Reparatur oder Änderung durch den Kunden beschädigt wurde. - Page 3 AKKUPACK AP-01 Konformitätserklärung PMK erklärt die Konformität dieses Produktes mit den aktuellen erforderlichen Sicherheitsstandards in Übereinstimmung mit der Niederspannungsrichtline (LVD) 2014/35/EU: CEI/IEC 61010-1:2020-03 Sicherheitsbestimmungen für elektrische Mess-; Steuer-, Regel- und Laborgeräte Teil 1: Allgemeine Anforderungen WEEE/ RoHS Richtlinie Dieses elektronische Produkt ist innerhalb der WEEE/RoHS Kategorieliste als Überwachungs- und Kontrollgerät eingestuft (Kategorie 9) und entspricht den folgenden EG-Richtlinien:...
- Page 4 AKKUPACK AP-01 IEC Sicherheitssymbole Die folgenden Symbole können auf dem Produkt oder in dieser Bedienungsanleitung erscheinen: Achtung, allgemeine Gefahrenstelle (Bedienungsanleitung beachten) Achtung, Gefahr des elektrischen Schlags Erdanschluss...
- Page 5 AKKUPACK AP-01 Sicherheitsrichtlinien Verwenden Sie nur das original mitgelieferte Ladegerät. Für andere Ladegeräte wird keine Haftung übernommen. Verwenden Sie nur einwandfreies Messzubehör. Verwenden Sie dieses Messzubehör nur in geschlossenen Räumen. Verwenden Sie dieses Messzubehör niemals in feuchter Umgebung oder unter dem Einfluss von Dämpfen.
- Page 6 Das mitgelieferte Ladegerät wird zuerst mit dem LEMO-Stecker an der Rückseite des Akkupacks verbunden. Der Netzstecker des Ladegeräts wird an die Netzversorgung angeschlossen und der Schalter am Akku AP-01 auf „CHARGE“ geschaltet. Die LED-Anzeige des Akkupacks ist während des Ladevorgangs nicht aktiv. Die LED Anzeige des Ladegerätes sollte während des Ladevorgangs kontrolliert werden (siehe Abschnitt "Ladestatus").
-
Page 7: Sonstige Hinweise
AKKUPACK AP-01 des Akkupacks liegt auf gleichem Potential wie die Masse des verwendeten Messgerätes / Os- zilloskops. Die LED-Anzeige des Akkupacks ist aktiv. Anzeige Ladezustand Der Ladezustand wird mit vier LEDs in 25 % Schritten angezeigt: 25 %, 50 %, 75 %, 100 %. Der Ladestrom wird durch eine selbstrückstellende Sicherung im Fehlerfall abgeschaltet. -
Page 8: Spezifikationen
AKKUPACK AP-01 Spezifikationen Akku Technische Daten Betriebszeit > 8 h Akkutyp Nickel-Metallhydrid (NiMh) Eingangsspannung 14,4 V Nennkapazität 4500 mAh Zellenanzahl IEC Lebensdauer Test ≥ 500 Zyklen, IEC61951-2(2003)7.4.1.1 ± DC symmetrisch, Ausgangsspannung abhängig vom Ladezustand des Akkus Ausgangsstrom 0,6A DC max. - Page 9 ● Fertig Der Ladevorgang ist beendet. Der Ausgang schaltet auf hochohmig mit kurzen Erhaltungs-Lade- pulsen. ● Fehler Zu hohe Zellentemperatur oder eine nicht zulässige Spannung führt zu einem Fehler. Lieferumfang Anzahl Artikel Akkupack AP-01 (889-09V-AP01) Ladegerät Ladekabel Sicherheitsdatenblatt NiMh Akku Bedienungsanleitung...
-
Page 10: Warranty
PMK has been advised of the possibility of such damages arising from any defect or error in this manual or product. -
Page 11: Declaration Of Conformity
BATTERY PACK AP-01 Declaration of Conformity PMK declares the conformity of this product with the actual required safety standards in accor- dance with the Low Voltage Directive (LVD) 2014/35/EU: CEI/IEC 61010-031:2015 Safety requirements for electrical equipment for measurement, control and laboratory use... - Page 12 BATTERY PACK AP-01 IEC Safety Symbols The following symbols may appear on the product or in this instruction manual: Caution, risk of danger. Refer to manual. Caution, risk of electric shock. Earth (ground) TERMINAL.
-
Page 13: Safety Information
BATTERY PACK AP-01 Safety Information Use only the original charger. No liability is accepted for other chargers. Do not operate with suspected failures. Indoor use only. Do not operate in wet or damp environment. Keep the product dry and clean. -
Page 14: Short Description
Connect the supplied charger to the LEMO connector on the backside of the battery pack first. The mains plug of the charger is connected to the mains supply and the switch on the AP-01 battery is switched to "CHARGE". The LED display of the battery pack is not active during the charging process. -
Page 15: Other Notes
BATTERY PACK AP-01 LED display of the battery pack is permanently on. Charging Status Indication The charging status is indicated by four LEDs in 25 % steps: 25 %, 50 %, 75 %, 100 %. The load current is switched off by a self-resetting fuse in the event of a fault. -
Page 16: Specifications
BATTERY PACK AP-01 Specifications Battery Technical Specifications Operating time > 8 h Battery Type Nickel metal hydride (NiMh) Input Voltage 14.4 V Capacity 4500 mAh Amount of cells IEC Cycle Life Test ≥ 500 Cycles, IEC61951-2(2003)7.4.1.1 ± DC symmetrical, Output Voltage... -
Page 17: Charging Status
BATTERY PACK AP-01 Charging Status Charge Status Display Mode Description LED Indication StandBy yellow Pre Charge slow flashing yellow Rapid Charge fast flashing green Maintain slow flashing green ERROR fast flashing yellow Ready green Wait alternating green / y ellow Description of Charging Process ●... - Page 18 BATTERY PACK AP-01 Notes...
- Page 19 BATTERY PACK AP-01 Notes...
- Page 20 Copyright © 2021 PMK - All rights reserved. Informationen in dieser Anleitung ersetzen die in allen bisher veröffentlichten Dokumenten. Änderungen der Spezifikationen vorbehalten. Information in this publication supersedes that in all previously published material. Specifications are subject to change without notice.
