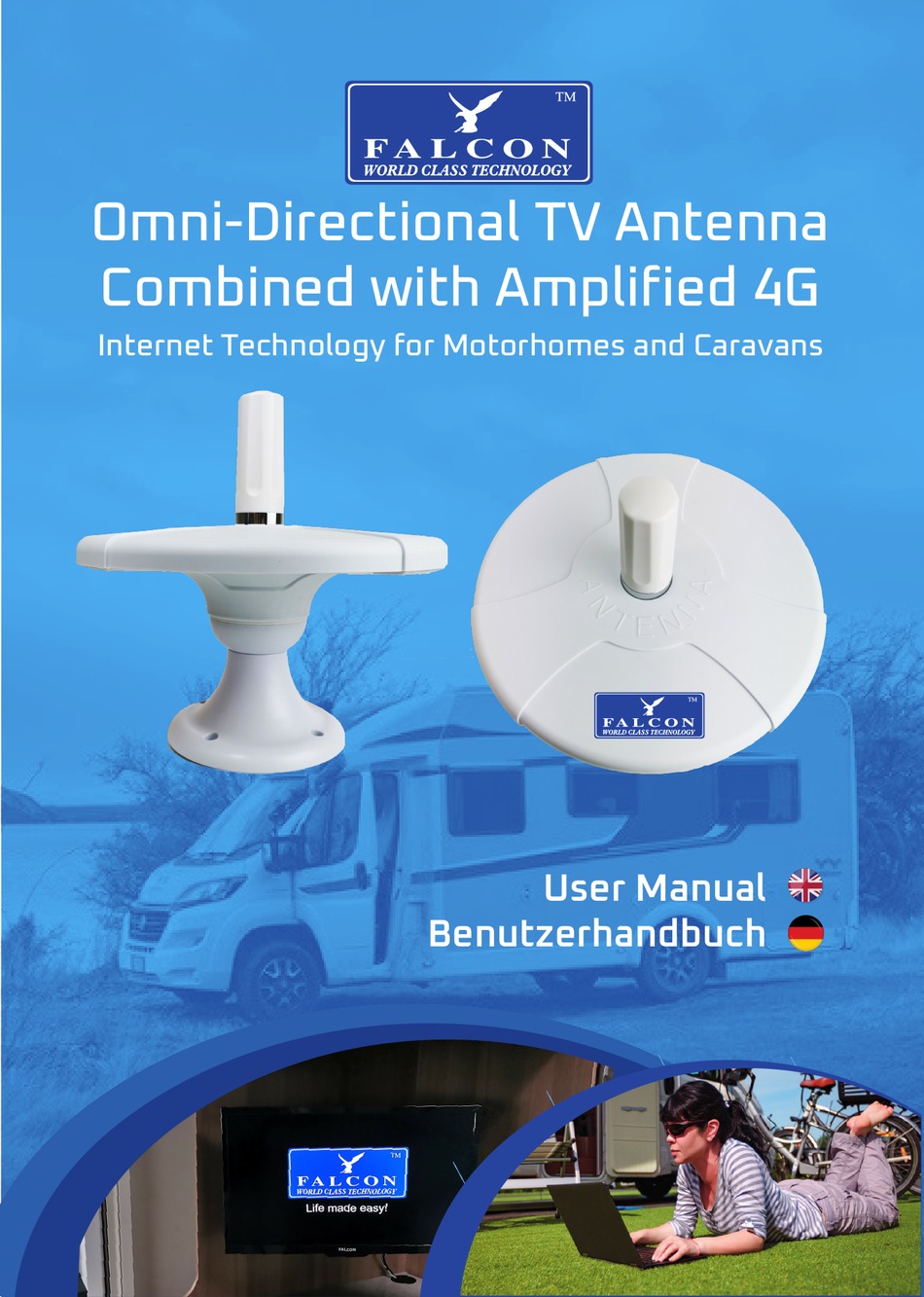

- Page 1 Omni-Directional TV Antenna Combined with Amplified 4G Internet Technology for Motorhomes and Caravans User Manual Benutzerhandbuch...
- Page 3 Congratulations on the purchase of your new Falcon 4G DTV solution This guide will take you through the process of installation and set up Please note it is important for you to retain your receipt for proof of purchase for help and assistance.
- Page 5 Package contents Thank you for the purchase of your Falcon 4G DTV, please see below the list of contents Gift Box Antenna Base Section Antenna Top Section 4G Antenna 4G Router Docking Station & TV Booster & Power 2nd TV Point Cable...
- Page 6 Mounting requirements and selecting location Find a suitable position on the roof of your vehicle. Please ensure that you have selected the correct position suitable for hole into the interior of the vehicle and that it is suitable for a cable entry and is clear of any obstructions.
- Page 7 Set up and fixing the antenna Before positioning the antenna on the roof, pass the 5 metre TV cable through hole of the base followed by the 2 metre 4G cable and screen the base to the antenna. When positioning the antenna to on the roof, firstly pass the DTV cable through the roof followed by the 4G cable.
- Page 8 Mounting the TV booster box Positioning the TV booster box and fix with the two small screws Measure the 5 metre DTV cable to the antenna input on the TV booster box and cut the DTV cable to measure. Add the F type connector to the cable and fix to the TV antenna in put.
- Page 9 4G docking station. Mount the Falcon 4G router to the docking station Mount the Falcon 4G router on the Magnet on the 4G docking station. Plug in the USB power cable from the docking station into the router.
- Page 10 Router setup Inserting the SIM card and battery The back of the device can be removed to reveal the battery in the device. Remove the battery there you will see 2 slots as in the picture The larger slot is the SIM card slot please insert the SIM face down with the cut off corner in the same position as on the marking in the SIM tray.
- Page 11 Example Wifi Password The SSID will show as FALCON 4G by default but there is the option to rename this SSID and change the password for the router in the Advance options of the app noted in the Advanced Use Section of the manual.
- Page 12 Once the App is installed to your device to operate the App you must first turn on the Falcon 4G router then turn on the App in that order. It will open log you in and show you the home page of the App with a set up button, press this button and you will be given the option to change the Wi-Fi network name and password if you wish.
-
Page 13: Additional Tools
Tip: If your 4G system stops working check your Falcon 4G screen or use the App to check you have remaining Data Setting your Data plan to your Falcon 4G router To set your data plan details press the Settings button. -
Page 14: Troubleshooting
Troubleshooting 1. If you can connect to the Wi-Fi but you have no internet first check your data allowance. Also check the SIM is working in another device. 2. If you are abroad make sure you have turned on the roaming feature. - Page 15 Herzlichen Glückwunsch zum Kauf Ihrer neuen Falcon 4G LTE und DVB-T-Lösung. Diese Anleitung führt Sie durch den Installations- und Einrichtungsprozess. Bitte beachten Sie, dass es wichtig ist, dass Sie Ihre Quittung für den Kaufnachweis aufbewahren, um Hilfe und Unterstützung zu erhalten.
- Page 16 An die Steckdose oben an schließen des Routers Dockingstation TV Anschlusskabel An TV Booster an- schließen...
- Page 17 Lieferumfang Vielen Dank für den Kauf Ihres Falcon 4G DTV, bitte prüfen Sie den Verpackungsinhalt anhand der untenstehenden Liste. Verpackung Antennenbasis Antennenoberteil 4G Antenne 4G Router Docking Station & TV Booster & 2nd TV Kabel Stromkabel Stromkabel Verbindungen für 4 x Schrauben für...
- Page 18 Montageanforderungen und Standortwahl Finden Sie eine geeignete Position auf dem Dach Ihres Fahrzeugs. Bitte stellen Sie sicher, dass Sie die richtige Position für das Loch im Innenraum des Fahrzeugs ausgewählt haben, so, dass diese für eine Kabeleinführung geeignet ist und keine Hindernisse aufweist. Schränke werden aber normalerweise bevorzugt, um eine aufgeräumte, unsichtbare Installation zu gewährleisten.
- Page 19 Antenne aufstellen und befestigen Bevor Sie die Antenne auf dem Dach positionieren, führen Sie das 5 m lange TV-Kabel durch das Loch der Basis, gefolgt vom 2 m langen 4G-Kabel, und schirmen Sie die Basis zur Antenne ab. Wenn Sie die Antenne auf dem Dach positionieren, führen Sie zuerst das DTV-Kabel durch das Dach, gefolgt vom 4G-Kabel.
- Page 20 Montage der TV-Booster-Box Positionieren Sie die TV-Booster-Box und befestigen Sie sie mit den beiden kleinen Schrauben Messen Sie das 5 m lange DTV-Kabel zum Antenneneingang der TV- Booster-Box und schneiden Sie das zu messende DTV-Kabel ab. Fügen Sie den Stecker vom Typ F zum Kabel hinzu und befestigen Sie ihn an der eingesetzten TV-Antenne.
- Page 21 Routernutzers und den Eingang auf der linken Seite, wie in der Abbildung angegeben. Schalten Sie die 4G-Dockingstation ein. Das Licht am Schalter sollte aufleuchten, um das Einschalten zu bestätigen. Schalten Sie den Falcon 4G-Router ein, indem Sie den Ein- / Ausschalter des Routers gedrückt halten.
-
Page 22: Router Setup
Router-Setup Um den Akku im Gerät freizulegen, entfernen Sie einfach die gesamte Rückseite des Geräts, die als Batteriefachdeckel dient. Entnehmen Sie den Akku. Dort sehen Sie 2 Steckplätze wie auf dem Bild. Der größere Steckplatz ist der SIM-Kartensteckplatz. Legen Sie die SIM-Karte mit der abgeschnittenen Ecke nach unten in die gleiche Position wie auf der Markierung im SIM- Fach ein. - Page 23 Wi-Fi-Geräts an den Falcon 4G-Router ist für das Herstellen einer Verbindung mit einem anderen Wi-Fi-Netzwerk identisch. Wählen Sie auf Ihrem Gerät nach lokalen WLAN-Hotspots aus und wählen Sie Falcon 4G. Das Passwort finden Sie auf dem Bildschirm Ihres Router neben dem Schlüsselsymbol...
- Page 24 Ändern des Passworts und des Hotspot-Namens Sobald die App auf Ihrem Gerät installiert ist, um die App zu betreiben, müssen Sie zuerst den Falcon 4G-Router und dann die App in dieser Reihenfolge einschalten. Es öffnet sich, melden Sie sich an und zeigt Ihnen die Startseite der App mit einer Einrichtungsschaltfläche.
- Page 25 Volumen jeweils noch vorhanden ist. Tipp: Wenn Ihr 4G-System nicht mehr funktioniert, überprüfen Sie Ihre Falcon 4G-Bildschirm oder verwenden Sie die App, um zu überprüfen wieviel verbleibendes Datenvolumen Sie haben. Einstellen Ihres Datenplans auf Ihren Falcon 4G-Router Um Ihre Datenplandetails festzulegen, klicken Sie auf die Schaltfläche Einstellungen.
-
Page 26: Fehlerbehebung
Fehlerbehebung 1. Wenn Sie eine Verbindung zum WLAN herstellen können, aber kein Internet haben, überprüfen Sie zuerst Ihre Datenmenge. Überprüfen Sie auch, ob die SIM-Karte in einem anderen Gerät funktioniert. 2. Wenn Sie im Ausland sind, stellen Sie sicher, dass Sie die Roaming- Funktion aktiviert haben. - Page 28 falcontechnology.co.uk...
