FP S-ENGuard
Modellreihen W640 / W667
Installation und Sicherheit
Model series W640/W667
Installation and Safety
Deutsch
English

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the S-ENGuard W640 Series and is the answer not in the manual?

Questions and answers

Related Manuals for FP S-ENGuard W640 Series

Summary of Contents for FP S-ENGuard W640 Series

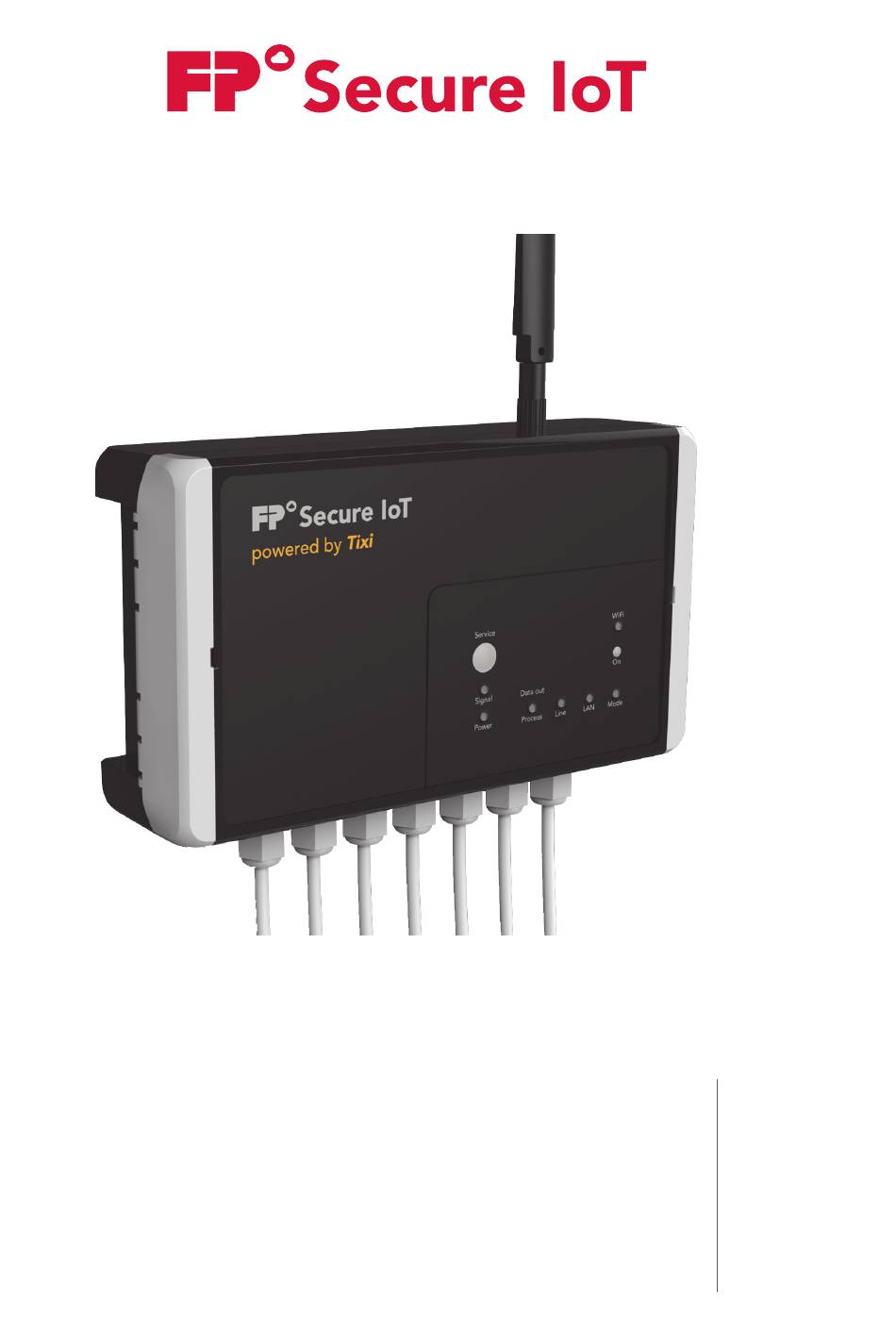

  • Page 1 FP S-ENGuard Modellreihen W640 / W667 Deutsch Installation und Sicherheit Model series W640/W667 English Installation and Safety...
  • Page 2 FP S-ENGuard Modellreihen W640 / W667 FP InovoLabs GmbH Prenzlauer Promenade 28 13089 Berlin Telefon +49 (0)30 220 660 601 E-Mail info@inovolabs.com Internet www.inovolabs.com © 2020 FP InovoLabs GmbH, Berlin...

  • Page 3: Table Of Contents

    Grundlegende Hinweise für den sicheren Einsatz _______________________________ 5 Sicherheitshinweise für Installationsarbeiten ____________________________________ 6 Sicherheitshinweise für Arbeiten an einem bereits installierten FP S-ENGuard__ 6 So vermeiden Sie Sachschäden __________________________________________________ 7 Erklärung der Symbole auf dem Typenschild und im Gerät _____________________ 8 FP S-ENGuard Modellreihen W640 / W667 (Überblick) __________________________ 9...

  • Page 4: Über Diese Anleitung

    FP S-ENGuard Modellreihen W640 / W667 Über diese Anleitung Lesen Sie diese Anleitung aufmerksam, bevor Sie den Einsatz eines FP S-ENGuard aus den Modellreihen W640 / W667 projektieren, das Gerät installieren und in Betrieb nehmen. Bewahren Sie diese Anleitung gut zugänglich in der Nähe des Gerätes auf.

  • Page 5: Zu Ihrer Sicherheit

     Prüfung des Gerätes die für den spezifischen Einsatzfall und Einsatzort geltenden Sicherheits- und Unfallverhütungsvorschriften. Betreiben Sie FP S-ENGuard nur so, wie es diese Anleitung und das Konfigurations-  handbuch beschreiben. Führen Sie keine unberechtigten Eingriffe in die Hard- und Software aus.

  • Page 6: Sicherheitshinweise Für Installationsarbeiten

    Sicherheitshinweise für Arbeiten an einem bereits installierten FP S-ENGuard Gefährdungsbereiche mit spannungsführenden Teilen Bei Arbeiten an einem bereits installierten FP S-ENGuard gibt es Bereiche mit Gefähr- dung durch elektrische Spannung. Im Geräteinneren befinden sich hinter einer Schutzabdeckung für die Netzeinspeisung spannungsführende Teile.

  • Page 7: So Vermeiden Sie Sachschäden

    Zu Ihrer Sicherheit Bevor Sie mit den Arbeiten am FP S-ENGuard beginnen: Stellen Sie die Spannungsfreiheit des Gerätes fest.  Beachten Sie die für den spezifischen Einsatzfall und Einsatzort geltenden Sicher-  heits- und Unfallverhütungsvorschriften. Bevor Sie FP S-ENGuard wieder in Betrieb nehmen: Stellen Sie sicher, dass die Schutzabdeckung für die Netzeinspeisung ordnungs-...

  • Page 8: Erklärung Der Symbole Auf Dem Typenschild Und Im Gerät

    Mit dem Anbringen der CE-Kennzeichnung erklärt der Hersteller, dass das Produkt den Anforderungen aller zutreffenden Richtli- nien der EU genügt, die eine solche Kennzeichnung vorschreiben. Die EU-Konformitätserklärungen des Herstellers für die FP S-ENGuard-Geräte sind unter der folgenden Internetadresse verfügbar: https://www.inovolabs.com/infobereich/downloads/ handbucher-datenblatter.

  • Page 9: Fp S-Enguard Modellreihen W640 / W667 (Überblick)

    FP S-ENGuard Modellreihen W640 / W667 (Überblick) FP S-ENGuard Modellreihen W640 / W667 (Überblick) Modell- und Ausstattungsvarianten Legende • Standard ○ Option N× Anzahl – Nicht vorhanden • • • • • • Eingebautes Netzteil, 110 V - 240 V •...

  • Page 10: Bedienelemente Und Leds

    FP S-ENGuard Modellreihen W640 / W667 Bedienelemente und LEDs Taster „Service“ Funktion: anwendungsspezifisch, vom Benutzer programmierbar. Taster „On“ Funktionen: – WiFi-Funktion ein-/ausschalten (nur mit USB-WiFi-Stick, optional erhältlich) – USB-Speicherstick abmelden (USB-Speicherstick ist optional erhältlich).
  • Page 11 FP S-ENGuard Modellreihen W640 / W667 (Überblick) LEDs und LEDs signalisieren die Betriebszustände des FP S-ENGuard. ihre Bedeutung Die folgende Übersicht zeigt und erklärt diese für FP S-ENGuard- (Normalbetrieb) Geräte der Modellreihen W640 / W667 im Normalbetrieb. Status Bedeutung Power...
  • Page 12 FP S-ENGuard Modellreihen W640 / W667 Status Bedeutung WiFi (aus) WiFi nicht aktiv / kein USB-Speicherstick geladen (blinkt WiFi-Modul wird initialisiert schnell) (erst ab FW 5.2.1.8) (blinkt WiFi-Modus ist aktiv kurz) (blinkt USB-Speicherstick erkannt und geladen, lang) WiFi aktiv USB-Speicherstick erkannt und geladen Informationen zu den LED-Anzeigen beim Systemstart und zur Anzeige von Fehlerzuständen finden Sie auf den Seiten 24 / 25.

  • Page 13: Anschlussplan Modellreihe W640

    FP S-ENGuard Modellreihen W640 / W667 (Überblick) Anschlussplan Modellreihe W640 Schutzabdeckung (hier transparent dargestellt) Die Abbildung zeigt den Anschlussplan für das Modell FP S-ENGuard W640 BB.
  • Page 14 FP S-ENGuard Modellreihen W640 / W667 1 KP1 Power Netzanschluss 110 … 230 V AC (unter der Schutzabdeckung) 2 Pwr Power-LED (leuchtet rot, wenn Netzspannung anliegt) 3 LAN Ethernet-Anschluss, RJ45-Buchse mit 2 LEDs Grüne LED Aus = Keine Verbindung Leuchtet = Verbindung hergestellt Blinkt = Datenübertragung...

  • Page 15: Anschlussplan Modellreihe W667

    FP S-ENGuard Modellreihen W640 / W667 (Überblick) Anschlussplan Modellreihe W667 Schutzabdeckung (hier transparent dargestellt)
  • Page 16 FP S-ENGuard Modellreihen W640 / W667 1 KP1 Power Netzanschluss (unter der Schutzabdeckung) 110 … 230 V AC 2 Pwr Power-LED (leuchtet rot, wenn Netzspannung anliegt) 3 LAN Ethernet-Anschluss, RJ45-Buchse mit 2 LEDs Grüne LED Aus = Keine Verbindung Leuchtet = Verbindung hergestellt Blinkt = Datenübertragung...

  • Page 17: Installation

    Installation Installation Im Folgenden ist die Installation für alle FP S-ENGuard-Geräte der Modellreihen W640 / W667 beschrieben. Wenn ein Schritt für Ihr Modell nicht zutrifft, setzen Sie einfach mit dem nächsten Schritt fort. Schritt 1: Aufstellort wählen und Gerät an der Wand montieren Das FP S-ENGuard ist für die Wandmontage vorgesehen.
  • Page 18 FP S-ENGuard Modellreihen W640 / W667 FP S-ENGuard Wählen Sie für ein FP S-ENGuard mit Mobilfunkmodem  W640 NB einen Standort mit guter Empfangsqualität. W640 BB Zur Auffindung eines geeigneten Standortes mit gutem Empfang können Sie sich mit der Bediensoftware die Empfangsqualität anzeigen lassen.

  • Page 19: Schritt 2: Schutzabdeckung Demontieren

    Installation FP S-ENGuard an der Wand montieren Bohrungen für Wandmontage Wählen Sie passende Schrauben und für den Untergrund  geeignete Dübel aus. Zeichnen Sie die Bohrlöcher an. Nutzen Sie das Gehäuse als  Schablone. Bohren Sie die vier Bohrungen für die Dübel.

  • Page 20: Schritt 3: Mobilfunk-Antenne Anschließen (Modellabhängig)

    FP S-ENGuard Modellreihen W640 / W667 Schritt 3: Mobilfunk-Antenne anschließen (modellabhängig) Die Mobilfunk-Antenne ist nicht im Lieferumfang enthalten. Sie können diese als Zubehör bei FP InovoLabs bestellen. Sie können Standard-Mobilfunk-Antennen mit SMA-Stecker verwenden. Verwenden Sie eine Antenne mit hohem Antennengewinn, falls die Signalstärke am Empfangsort zu gering ist.

  • Page 21: Schritt 4: Sim-Karte Einsetzen (Modellabhängig)

    Installation Schritt 4: SIM-Karte einsetzen (modellabhängig) Beschädigung des Geräts durch falschen Umgang mit der SIM-Karte! Setzen Sie die SIM-Karte nur im spannungslosen Zustand ein.  Stellen Sie sicher, dass auf der SIM-Karte keine SMS gespei-  chert sind, indem Sie die Karte in ein Mobiltelefon einsetzen. Mögliche Schädigung der SIM-Karte durch unsachgemäße Handhabung! Berühren Sie die Kontakte der SIM-Karte nicht.

  • Page 22: Schritt 6: An Die Spannungsversorgung Anschließen

    FP S-ENGuard Modellreihen W640 / W667 Schritt 6: An die Spannungsversorgung anschließen Lebensgefahr durch Stromschlag! Beim Berühren spannungsführender Teile besteht Lebensgefahr. Schalten Sie die Leitungen, an die das Gerät angeschlossen  wird, spannungsfrei und sichern Sie diese gegen Wiederein- schalten.

  • Page 23: Schritt 7: Schutzabdeckung Montieren Und Deckel Schließen

    Installation Anschlussplan (Ausschnitt) Anschlussklemmen (Netzanschluss) Schließen Sie die Leitungen für die Versorgungsspannung  ordnungsgemäß an den Schraubklemmen L und N an. Schließen Sie die Erdung an der Schraubklemme PE an.  Drehen Sie die Klemmschrauben jeweils mit einem Dreh-  moment von 0,5 - 0,6 Nm fest.

  • Page 24: Schritt 8: In Betrieb Nehmen

    (blinkt) (blinkt) von Data Out / Line / LAN Selbsttest abgeschlossen, Gerät ist betriebsbereit Wenn der Selbsttest abgeschlossen ist, leuchtet die gelbe Power-LED. FP S-ENGuard muss für den Betrieb noch konfiguriert werden. Dafür verwendbare Software-Tools können Sie bei FP InovoLabs erwerben.
  • Page 25 Installation Anzeige von Data Out Line LAN Anmerkungen Fehlerzuständen Process Fehler beim Zugriff auf das (blinkt) (blinkt) Mobilfunkmodul SIM-Karte fehlt, falsche PIN, fehlendes Projekt, Mobilfunkmodul defekt. Kein Netz, geringe Signalqualität (bleibt aus) Modem ist nicht eingebucht, wenn kein Mobilfunknetz verfügbar oder die Empfangsstärke zu gering ist.

  • Page 26: Betrieb Mit Usb-Wifi-Stick

    FP S-ENGuard Modellreihen W640 / W667 Betrieb mit USB-WiFi-Stick Zur kabellosen Inbetriebnahme des FP S-ENGuard können Sie einen optional erhält- lichen USB WiFi-Stick verwenden (Bestell-Nr. 90.0072.8100.00). FP S-ENGuard verhält sich dabei wie ein Access Point. WiFi-Stick einsetzen Trennen Sie FP S-ENGuard von der Spannungsversorgung.

  • Page 27: Betrieb Mit Usb-Speicherstick

    Platz im FP S-ENGuard hat. USB-Speicherstick einsetzen Trennen Sie FP S-ENGuard von der Spannungsversorgung.  Kontrollieren Sie am FP S-ENGuard: Die LED „Power“ ist AUS.  Öffnen Sie den Deckel (siehe Seite 18).  Stecken Sie den auf FAT32 formatierten USB-Speicherstick ...
  • Page 28 FP S-ENGuard Modellreihen W640 / W667 USB-Speicherstick entnehmen Mögliche Beschädigung des USB-Speichersticks und Datenverlust durch unsachgemäße Handhabung! Melden Sie den USB-Speicherstick durch kurzes Drücken der  Taste „On“ ab. Warten Sie, bis die WiFi-LED erloschen ist. Der Speicherstick  ist dann korrekt abgemeldet.

  • Page 29: Technische Daten

    Technische Daten Technische Daten Ausführliche Technische Spezifikationen finden Sie auf dem Datenblatt und im Konfigurationshandbuch. Download unter: https://www.inovolabs.com/infobereich/downloads/handbucher-datenblatter. Ausgewählte Technische Daten im Überblick (Kurzfristige technische Änderungen vorbehalten.) Gehäuse OEM Wandhalterungsgehäuse, direkte Wandmontage oder Montage mittels Wandlaschen (optional) Abmessungen 271 mm × 170 mm × 60 mm (Breite ×...
  • Page 30 FP S-ENGuard Modellreihen W640 / W667 Typische W640 LAN: 17 W W640 NB: 21 W Leistungsaufnahme W640 BB: 21 W W667 LAN: 20 W W667 NB: 23 W W667 BB: 24 W 400 MHz, ARM9 128 MB DDR2-RAM FLASH Memory...
  • Page 31 Technische Daten Schnittstellen, Ein- und Ausgänge COM1 (RS232) ITU-T V.24, V.28, Hardware-Handshake 5 Federklemmen, max. 230.400 bps Maximale Übertragungsdistanz: 12 m Signale: RTS, CTS, GND, Rx, Tx COM2 (RS485) Nach EIA/TIA-485 3 Federklemmen für +, -, 0 V, max. 230.400 bps, keine galvanische Trennung Integrierte Terminierung, zuschaltbar über DIP-Schalter Maximale Übertragungsdistanz: 1.200 m (abhängig von...
  • Page 32 FP S-ENGuard Modellreihen W640 / W667 Weitere Ein- und Ausgänge der Modellreihe W667 Pt1000 2 Pt1000 Sensoreingänge Genauigkeit ± 1,2 °C Jeweils 2 Schraubklemmen (Rastermaß 3,81 mm), Querschnitt max. 1,5 mm Analoge Eingänge 4 analoge Eingänge 0 bis 10 V / 0 bis 20 mA, umschaltbar Auflösung 11 bit...
  • Page 33 Technische Daten Zusätzliche Ein-/Ausgänge über S1-Erweiterungsmodule Modellreihe W640: 5 Steckplätze für S1-Module Modellreihe W667: 2 Steckplätze für S1-Module (über L2 Adapter) Modultypen – S1-D50 5× Digitale Eingänge, 0 bis 24 V – S1-D05 5× Digitale Ausgänge, max. 48 V, getrennt durch Optokoppler (mit gemeinsamer Erdung) –...
  • Page 34 FP S-ENGuard Modellreihen W640 / W667 Fernkommunikation (modellabhängig, Ausstattung siehe Modellübersicht Seite 9) Ethernet 10/100 Base-T entsprechend IEEE 802.3, RJ45-Buchse (8P8C mit 2 LEDs), geschirmt EIA/TIA-568 A/B UMTS/HSPA+ 7,2 / 5,76 Mbps (DL / UL) UMTS Module Antennen-Anschluss SMA-Buchse (weiblich), koaxial, Impedanz 50 Ω...
  • Page 35 Technische Daten 150 Mbps / 50 Mbps (DL / UL) LTE Module Antennen-Anschluss SMA-Buchse (weiblich), koaxial, Impedanz 50 Ω Frequenzen 8-Band LTE (B1, B2, B3, B5, B7, B8, B20; alle Bänder mit Diversity) Quad Band 3G (850, 900, 1800, 1900 MHz) Quad Band 2G (850, 900, 1800, 1900 MHz) EDGE-Eigenschaften Multi-Slot Class 12, E-GPRS Mobile Station Class B, Coding Schemes MCS 1-9;...

  • Page 36: Zugangsdaten Über Lan

    WT667 für Modell FP S-ENGuard W667 BB LAN: Ethernet, NB: Schmalband (2G und/oder 3G), BB: Breitband (LTE) SN = 8-stellige Seriennummer des Gerätes Beispiel: Tixicom-WT667-12345678 (Hostname für das Gerät „FP S-ENGuard W667 BB“ mit der Seriennummer „12345678“) Standard-Webseite Eine Standard-Webseite ist auf den Geräten vorinstalliert. Aufruf:...

  • Page 37: Sps-Treiber Im Fp S-Enguard

    Theben PHARAO 2 Siemens S7-300, 400 (über Ethernet) Siemens S7-1200, S7-1500 (über Ethernet) Feldbus-Unterstützung Zur Kommunikation zwischen FP S-ENGuard und der SPS steht zusätzlich das international gängige Feldbus-System- Modbus (ASCII und RTU) zur Verfügung. Für weitere Informationen besuchen Sie uns bitte im...

  • Page 38: Gesamtübersicht (Gehäuse Und Anschlussplan)

    FP S-ENGuard Modellreihen W640 / W667 Gesamtübersicht (Gehäuse und Anschlussplan) * Länge der Kabelverschrau- bung ab Außenwand variiert je nach Kabeldurchmesser Maße in mm. Die Abbildung zeigt ein Gerät aus der Modellreihe FP S-ENGuard W640.
  • Page 39 Technische Daten Maße in mm...
  • Page 41 FP S-ENGuard Model series W640/W667 Installation and Safety...
  • Page 42 FP S-ENGuard Model series W640 / W667 FP InovoLabs GmbH Prenzlauer Promenade 28 13089 Berlin, Germany Telephone+49 (0)30 220 660 601 E-mail info@inovolabs.com Website www.inovolabs.com © 2020 FP InovoLabs GmbH, Berlin...
  • Page 43 Basic instructions for safe use ___________________________________________________ 5 Safety instructions for installation work _________________________________________ 6 Safety instructions for working on an already installed FP S-ENGuard __________ 6 How to avoid damage to property ______________________________________________ 7 Explanation of the symbols on the serial number plate and in the device ______ 8...

  • Page 44: Contents

    FP S-ENGuard Model series W640 / W667 About this guide Please read this guide carefully before you plan to use one of the FP S-ENGuard from the model series W640 / W667, install the device and put it into operation. Keep this guide easily accessible near the device.

  • Page 45: For Your Safety

     observe the safety and accident prevention regulations applicable for the specific application and location. Operate the FP S-ENGuard only as described in these instructions and the configu-  ration manual. Do not carry out any unauthorised interventions in the hardware and software.

  • Page 46: Safety Instructions For Installation Work

    ENGuard Hazardous areas with live parts When working on an already installed FP S-ENGuard, there are areas where there is a hazard of electric voltage. Inside the device there are live parts behind a protective cover for the mains supply.

  • Page 47: How To Avoid Damage To Property

    Observe the safety and accident prevention regulations applicable for the specific  application and location. Before putting the FP S-ENGuard back into operation: Make sure that the protective cover for the power supply is properly attached.  Close the cover.

  • Page 48: Explanation Of The Symbols On The Serial Number Plate And In The Device

    By affixing the CE marking, the manufacturer declares that the product complies with the requirements of all applicable EU di- rectives requiring such marking. The manufacturer's EU declarations of conformity for the FP S-ENGuard devices are available at the following internet address: https://www.inovolabs.com/infobereich/downloads/ handbucher-datenblatter.

  • Page 49: Fp S-Enguard Model Series W640/W667 (Overview)

    FP S-ENGuard Model series W640/W667 (overview) FP S-ENGuard Model series W640/W667 (overview) Model and equipment variants Legend • Standard ○ Option N× Number – Not available • • • • • • Built-in power supply unit, 110 V - 240 V •...

  • Page 50: Controls And Leds

    FP S-ENGuard Model series W640 / W667 Controls and LEDs “Service” button Function: application-specific, user programmable. “On” button Functions: – Turning the WiFi function on/off (only with USB WiFi stick, available as an option) – Logging off the USB memory stick...
  • Page 51 FP S-ENGuard Model series W640/W667 (overview) LEDs and LEDs indicate the operating states of the FP S-ENGuard. their meaning The following overview shows and explains these for FP S-EN- (normal opera- Guard devices of the W640/W667 model series during normal tion) operation.
  • Page 52 FP S-ENGuard Model series W640 / W667 Status Meaning Signal application-specific, user programmable WiFi (off) WiFi not active/no USB memory stick loaded (flashes WiFi module is initialised rapidly) (only from FW 5.2.1.8 onwards) (flashes WiFi mode is active briefly) (flashes...

  • Page 53: Model Series Connection Diagram W640

    FP S-ENGuard Model series W640/W667 (overview) Model series connection diagram W640 Protective cover (shown here transparently) The figure shows the connection diagram for the model FP S-ENGuard W640 BB.
  • Page 54 FP S-ENGuard Model series W640 / W667 1 KP1 Power Power connection 110 - 230 V DC (under the protective cover) 2 Pwr Power LED (lights up red when mains voltage is ap- plied) 3 LAN Ethernet connection, RJ45 port with 2 LEDs...

  • Page 55: Model Series Connection Diagram W667

    FP S-ENGuard Model series W640/W667 (overview) Model series connection diagram W667 Protective cover (shown here transparently)
  • Page 56 FP S-ENGuard Model series W640 / W667 1 KP1 Power Power connection (under the protective cover) 110 - 230 V DC 2 Pwr Power LED (lights up red when mains voltage is ap- plied) 3 LAN Ethernet connection, RJ45 port with 2 LEDs...

  • Page 57: Installation

    Installation Installation In the following, the installation for all FP S-ENGuard devices of the W640 /W667model series is described. If one step does not apply to your model, simply continue with the next step. Step 1: Selecting installation location and mounting the unit on the wall The FP S-ENGuard is designed for wall mounting.
  • Page 58 FP S-ENGuard Model series W640 / W667 Notes on signal strength – For reliable data connections (for remote parametrisation, In- ternet dial-up) the signal strength should be at least -85 to -73 dBm. – In the range from -87 to -103 dBm, SMS still works in most cases, but the connections often break down.

  • Page 59: Step 2: Removing The Protective Cover

    Installation Mounting the FP S-ENGuard on the wall Drill holes for wall mounting Select suitable screws and dowels suitable for the substrate.  Mark the drill holes. Use the housing as a template.  Drill the four holes for the dowels.

  • Page 60: Step 3: Connecting The Mobile Communications Antenna (Model Dependent)

    FP S-ENGuard Model series W640 / W667 Step 3: Connecting the mobile communications antenna (model dependent) The mobile communications antenna is not included. You can order these as accessories from FP InovoLabs. You can use standard mobile communications antennas with an SMA socket.

  • Page 61: Step 4: Inserting The Sim Card (Model Dependent)

    Installation Step 4: Inserting the SIM card (model dependent) Damage to the device due to incorrect handling of the SIM card! Only insert the SIM card when the device is in a voltage-free  state. Make sure that no SMS messages are stored on the SIM card ...

  • Page 62: Step 6: Connecting To The Power Supply

    FP S-ENGuard Model series W640 / W667 Step 6: Connecting to the power supply Danger to life through electric shock! There is danger to life when touching live parts. Disconnect the cables to which the device is connected from ...

  • Page 63: Step 7: Mounting The Protective Cover And Closing The Cover

    Installation Connection dia- gram (extract) Connection terminals (power connection) Connect the cables for the supply voltage properly to the  screw terminals L and N. Connect the earthing to the screw terminal PE.  Tighten the clamping screws to a torque of 0.5 - 0.6 Nm each. ...

  • Page 64: Step 8: Putting Into Operation

    (flashes) (flashes) (flashes) Data Out/Line/LAN Self-test completed, Device is ready for operation When the self-test is completed, the yellow “Power” LED lights FP S-ENGuard must still be configured for operation. Software tools for this can be purchased from FP InovoLabs.
  • Page 65 Installation Display of error Data out Line Remarks states Process Error accessing the (flashes) (flashes) mobile communications module SIM card missing, wrong PIN, missing project, Mobile communications module defective. No coverage, low signal quality (remains Modem is not logged in if no mo- off) bile communications network is available or the reception strength...

  • Page 66: Operation With Usb Wifi Stick

    Operation with USB WiFi stick An optionally available USB WiFi stick (order no. 90.0072.8100.00) can be used for wireless start-up of the FP S-ENGuard. FP S-ENGuard acts as an access point. Inserting the WiFi stick Disconnect FP S-ENGuard from the power supply.

  • Page 67: Operation With Usb Memory Stick

    – Debug recordings via a “debtrace.txt” file – Archiving of log data via the “WriteFile” command. Use a USB stick with a short overall length, which has sufficient space in the FP S-EN- Guard when the cover is closed. Inserting the USB memory stick Disconnect FP S-ENGuard from the power supply.
  • Page 68 FP S-ENGuard Model series W640 / W667 Removing the USB memory stick Possible damage to the USB memory stick and data loss through improper handling! Log off the USB memory stick by briefly pressing the "On"  button. Wait until the Power LED has gone out. The memory stick is ...

  • Page 69: Technical Data

    Technical data Technical data Detailed technical specifications can be found on the data sheet and in the configuration manual. Download at: https://www.inovolabs.com/infobereich/downloads/handbucher-datenblatter. Selected technical data at a glance (Subject to technical changes at short notice.) Housing OEM wall mount housing, direct wall mounting or Mounting using wall brackets (optional) Dimensions 271 mm ×...
  • Page 70 FP S-ENGuard Model series W640 / W667 Typical power W640 LAN: 17 W W640 NB: 21 W consumption W640 BB: 21 W W667 LAN: 20 W W667 NB: 23 W W667 BB: 24 W 400 MHz, ARM9 128 MB DDR2-RAM...
  • Page 71 Technical data Interfaces, inputs and outputs COM1 (RS232) ITU-T V.24, V.28, hardware handshake 5 spring terminals, max 230,400 bps Maximum transmission distance: 12 m Signals: RTS, CTS, GND, Rx, Tx COM2 (RS485) In accordance with EIA/TIA-485 3 spring terminals for +, -, 0 V, max. 230.400 bps, Not galvanically isolated Integrated termination, can be switched via DIP switch Maximum transmission distance: 1,200 m (depending on...
  • Page 72 FP S-ENGuard Model series W640 / W667 Other inputs and outputs of the W667 model series Pt1000 2 Pt1000 sensor inputs Accuracy ± 1.2 °C 2 screw terminals each (grid dimension 3.81 mm), Cross-section max. 1.5 mm Analogue inputs 4 analogue inputs...
  • Page 73 Technical data Additional inputs/outputs via S1 Expansion modules Model series W640: 5 sockets for S1 module Model series W667: 2 sockets for S1 module (via L2 Adapter) Module types – S1-D50 5× digital inputs, 0 to 24 V – S1-D05 5×...
  • Page 74 FP S-ENGuard Model series W640 / W667 Remote communication (model dependent, for equipment see model overview on Page 9) Ethernet 10/100 Base-T in accordance with IEEE 802.3, RJ45 port (8P8C with 2 LEDs), shielded EIA/TIA-568 A/B UMTS/HSPA+ 7.2/5.76 Mbps (DL/UL) UMTS modules Antenna connection SMA socket (female), coaxial, impedance 50 Ω...
  • Page 75 Technical data 150 Mbps/50 Mbps (DL/UL) LTE Module Antenna connection SMA socket (female), coaxial, impedance 50 Ω Frequencies 8-Band LTE (B1, B2, B3, B5, B7, B8, B20; all bands with diversity) Quad Band 3G (850, 900, 1800, 1900 MHz) Quad Band 2G (850, 900, 1800, 1900 MHz) EDGE features Multi-Slot Class 12, E-GPRS Mobile Station Class B, Coding schemes MCS 1-9;...

  • Page 76: Access Data Over Lan

    LAN: Ethernet, NB: Narrow band (2G and/or 3G), BB: Broadband (LTE) SN = 8-digit serial number of the device Example: Tixicom-WT667-12345678 (Host name for the device "FP S-ENGuard W667 BB" with the serial number "12345678") Default website A standard web page is pre-installed on the devices.

  • Page 77: Plc Driver In The Fp S-Enguard

    You then have direct access to all variables, flags and inputs and outputs of the controllers on the FP S-ENGuard. For the necessary settings to connect a PLC please refer to the "FP PLC TiXML Manual".

  • Page 78: General Overview (Housing And Connection Diagram)

    FP S-ENGuard Model series W640 / W667 General overview (housing and connection diagram) * Length of cable gland from outer wall varies depending on cable diameter Dimensions in mm. The figure shows a device from the FP S-ENGuard W640 model series.
  • Page 79 Technical data Dimensions in mm...
  • Page 80 FP S-ENGuard Model series W640 / W667 This device complies with part 15 of the FCC Rules. Operation is subject to the fol- lowing two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
  • Page 81 Technical data...
