Original-Betriebsanleitung mit Ersatzteilliste
Original-Betriebsanleitung
DE
DE
mit Ersatzteilliste
Operating manual with spare parts list
EN
Operating manual
EN
FR
Manuel d'utilisation et liste
with spare parts list
des pièces détachées
Manuel d'utilisation
FR
et liste des pièces détachées

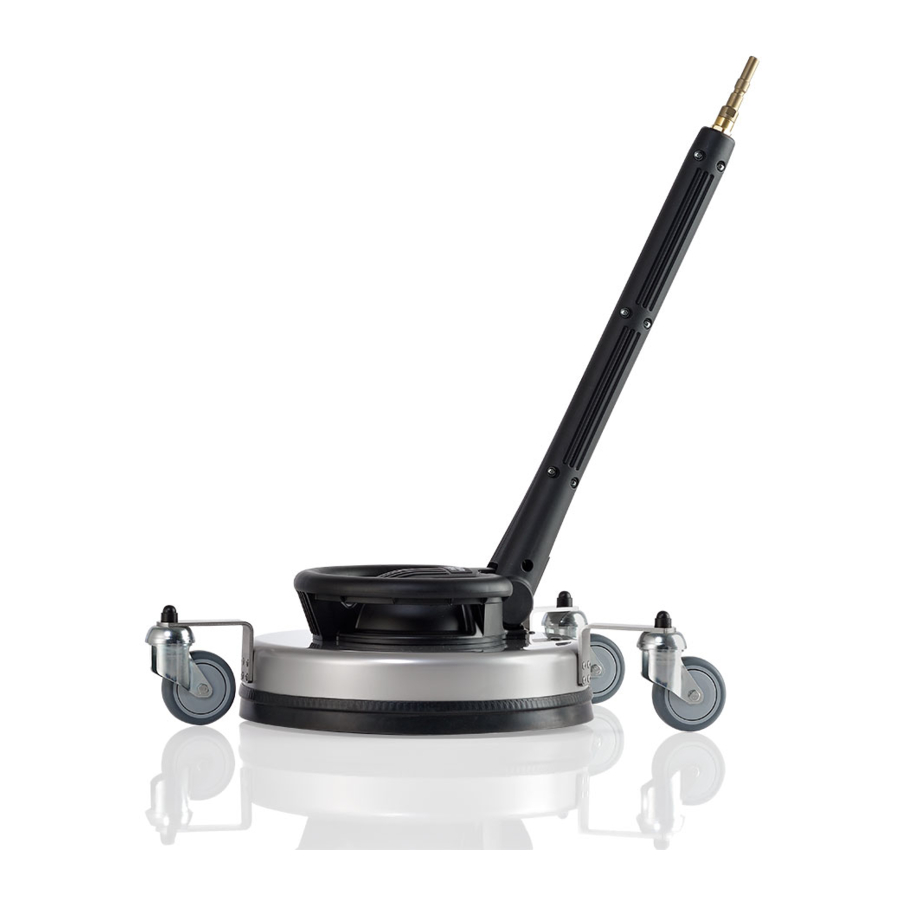

Round Cleaner INOX 300
Round Cleaner INOX 410
Round Cleaner INOX 300
Round Cleaner INOX 520
Round Cleaner INOX 410
Round Cleaner INOX 520
www.kraenzle.com
www.kraenzle.com

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Round Cleaner 300 INOX and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Kränzle Round Cleaner 300 INOX

Summary of Contents for Kränzle Round Cleaner 300 INOX

  • Page 1 Original-Betriebsanleitung Original-Betriebsanleitung mit Ersatzteilliste mit Ersatzteilliste Operating manual with spare parts list Operating manual Manuel d'utilisation et liste with spare parts list des pièces détachées Manuel d'utilisation et liste des pièces détachées Round Cleaner INOX 300 Round Cleaner INOX 410 Round Cleaner INOX 300 Round Cleaner INOX 520 Round Cleaner INOX 410...
  • Page 2 ................... 6 ..................18 ..................30 Technical data ..............4 Spare parts list ..............42 DE - Deutsch Vor Inbetriebnahme Sicherheitshinweise lesen und beachten! Bewahren Sie das Heft für einen späteren Gebrauch oder Nachbesitzer auf. EN - English Read and conform safety instructions before use! Keep the leaflet for later use or any subsequent owners.
  • Page 3 Technische Daten Technical data Technische Daten Round Cleaner Round Cleaner Round Cleaner Technical data Round Cleaner Round Cleaner Round Cleaner 300 INOX 410 INOX 520 INOX 300 INOX 410 INOX 520 INOX Arbeitsdruck max. 160 bar | 16 MPa 180 bar | 18 MPa 220 bar | 22 MPa Operating pressure, max.
  • Page 4 Inhaltsverzeichnis Sicherheitshinweise Sehr verehrter Kunde, wir möchten Sie zu Ihrem neuen Round Cleaner INOX herzlich beglückwünschen Nicht unter das angeschlossene und betriebs- und uns für den Kauf bedanken! Sie haben sich für ein absolutes Qualitätsprodukt bereite Gerät greifen! Nicht in den laufenden entschieden! Um die Anwendung zu erleichtern, erläutern wir Ihnen den Rotor greifen! Round Cleaner INOX auf den nachfolgenden Seiten.
  • Page 5 Sicherheitshinweise Gerätebeschreibung Round Cleaner INOX 300 – Das haben Sie gekauft Die Kränzle Round Cleaner INOX sind so ausgerüstet, dass bei sach- gemäßer Bedienung Unfälle ausgeschlossen sind. Der Anwender ist auf die Verletzungsgefahr durch heißes Wasser und den Hochdruckstrahl bei laufendem Rotor hinzuweisen.
  • Page 6 Gerätebeschreibung/Montage Montage Round Cleaner INOX 520 – Das haben Sie gekauft Montage Round Cleaner INOX 520: Schritt 2 1. Round Cleaner INOX 520, ⍉ 520 mm 3. Bedienungsanleitung inklusive Ersatzteilliste Montage Round Cleaner INOX 520: Schritt 1 Montage Round Cleaner INOX 520: Schritt 3...
  • Page 7 Inbetriebnahme Inbetriebnahme Round Cleaner INOX an die Sicherheits-Abschaltpistole anbringen Steckkupplung und Stecknippel vor dem Einstecken auf Sauberkeit prüfen (Sand, Schmutz, ...) ggf. mit klarem Wasser reinigen. Verunreini- Montieren Sie den Round Cleaner INOX anstelle der Reinigungslanze an der Sicher- gungen können die Abdichtung in der Steckkupplung beschädigen. heits-Abschaltpistole Ihres Hochdruckreinigers.
  • Page 8 Außerbetriebnahme Kleine Reparaturen selbstgemacht Hochdruckreiniger ausschalten Problem Aus der Düse kommt kein Wasser und der Hochdruckreiniger läuft. 2. Wasserzufuhr sperren Das Manometer zeigt vollen Druck. Sicherheits-Abschaltpistole kurz öffnen, bis der Druck abgebaut ist Ursache 4. Sicherheits-Abschaltpistole verriegeln Höchstwahrscheinlich ist die Düse verstopft. Round Cleaner INOX entfernen und mit einem feuchten Lappen reinigen.
  • Page 9 Gewährleistung Notizen Gewährleistung Unsere Gewährleistungspfl icht gilt ausschließlich für Material- und Herstellungsfehler, Verschleiß fällt nicht unter Gewährleistung. Das Gerät muss gemäß dieser Betriebsanleitung betrieben werden. Die Betriebsanleitung ist Teil der Gewährleistungsbestimmungen. Gewährleistung besteht nur bei ordnungsgemäßer Verwendung von Original-Kränzle-Zubehörteilen und Original-Kränzle-Ersatzteilen. Es gelten die für das jeweilige Land gesetzlich festgelegten Verjährungsfristen für gesetzliche Mängelansprüche.

  • Page 10: Table Of Contents

    Contents Safety notes Dear customer, Never touch the bottom of this appliance if it is We would like to thank you for buying and compliment you on your new Round Cleaner INOX! You have opted for an absolute quality product! For facilitating connected and ready for operation! application, we would like to explain you the Round Cleaner INOX on the following pages.

  • Page 11: Safety Notes

    Safety notes Description of Round Cleaner INOX Round Cleaner INOX 300 – This is what you have purchased The Kränzle Round Cleaner INOX is equipped in such a way that, when used properly, the accidents are excluded if the device is operated properly. The user must be informed of the risk of injury from hot water and the high-pressure jet when the rotor is running.

  • Page 12: Description Of Round Cleaner Inox

    Description of Round Cleaner INOX/Mounting Mounting Round Cleaner INOX 520 – This is what you have purchased Mounting Round Cleaner INOX 520: Step 2 1. Round Cleaner INOX 520, ⍉ 520 mm 3. Operating manual with spare parts list Mounting Round Cleaner INOX 520: Step 1 Mounting Round Cleaner INOX 520: Step 3...

  • Page 13: Putting Into Operation

    Putting into operation Putting into operation Attach Round Cleaner INOX to the safety trigger gun Prior to insertion, check plug coupling connection of lance for cleanliness (sand, dirt ..) and use clear water to clean, if necessary. Instead of the cleaning lance please assemble Round Cleaner INOX at the trigger Impurities may damage the sealing in the plug coupling.

  • Page 14: Taking Out Of Operation

    Taking out of operation Small repairs - do it yourself Switch off the high-pressure cleaner Problem No water from nozzle although the high-pressure cleaner is running. 2. Cut off the water supply The pressure gauge shows full pressure. Open the safety trigger gun catch briefly until the pressure is released Cause 4.
  • Page 15 Warranty Notes Warranty Our warranty obligation is understood to exclusively cover material and manufacturing defects, wear is not covered by warranty. The machine is to be operated in conformity with this Operating manual. The operating manual is deemed to be part of the warranty provisions. This warranty shall only apply on condition of proper use of original-Kränzle component parts and original-Kränzle replacement parts.
  • Page 16 Sommaire Consignes de sécurité Cher client, Nous tenons à vous remercier pou l'achat de votre nouvel Round Cleaner INOX Ne passez pas la main sous l'appareil connecté et et à vous féliciter pour ce choix! Vous avez ainsi opté pour un produit d'une opérationnel ! N'essayez pas d'atteindre le rotor en excellente qualité! Afin de vous faciliter l'utilisation de l'Round Cleaner INOX, marche !
  • Page 17 Consignes de sécurité Description de l‘appareil Round Cleaner INOX 300 – Voici ce que vous avez acheté Le Round Cleaner INOX sont équipés de telle manière que les accidents sont impossibles s'ils sont utilisés correctement. L'utilisateur doit être informé du risque de blessure par l'eau chaude et le jet à haute pression lorsque le rotor est en marche.

  • Page 18: Description De L'appareil

    Description de l‘appareil/Montage Montage Round Cleaner INOX 520 – Voici ce que vous avez acheté Montage Round Cleaner INOX 520: Étape 2 1. Round Cleaner INOX 520, ⍉ 520 mm 3. Manuel d'utilisation et liste des pièces détachées Montage Round Cleaner INOX 520: Étape 1 Montage Round Cleaner INOX 520: Étape 3...

  • Page 19: Mise En Service

    Mise en service Mise en service Appliquer le Round Cleaner INOX sur le pistolet d'arrêt de sécurité Avant d‘enclencher la baïonnette dans le raccord rapide, s‘assurer de leur parfaite propreté (sable, saleté) et les nettoyer si nécessaire à l‘eau claire. Montez le Round Cleaner INOX au lieu de la lance de nettoyage sur le pistolet de Les impuretés sont susceptibles d'endommager le raccord rapide.

  • Page 20: Mise Hors Service

    Procédez vous-même aux petites Mise hors service réparations Arrêter nettoyeur haute pression Problème L‘eau ne sort pas de la buse alors que le nettoyeur haute pression est en marche. 2. Couper l’alimentation en eau Le manomètre indique pleine pression. Ouvrir brièvement le pistolet Marche/Arrêt de sécurité pour laisser s’échapper la pression Cause La buse est très probablement obturée.

  • Page 21: Garantie

    Garantie Notes Garantie Notre garantie couvre uniquement les défauts de matériaux et de fabrication. Les vices ou dommages dus à l’usure sont exclus de cette garantie. L’appareil devra être utilisé conformément aux instructions formulées dans le présent manuel d‘utilisation. La garantie ne s’appliquera qu’en cas de mise en œuvre adéquate d’accessoires et de pièces de rechange d’origine Kränzle.
  • Page 22 Ersatzteilliste Round Cleaner 300 INOX Ersatzteilliste Round Cleaner 300 INOX Spare parts list Round Cleaner 300 INOX Spare parts list Round Cleaner 300 INOX Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. Gehäuse 300 14000 Drehgelenk komplett 14002 Usit-Ring 13,74 x 20,57 x 2 NBR 12387 Nippel 1/4“...
  • Page 23 Ersatzteilliste Round Cleaner 410 INOX Ersatzteilliste Round Cleaner 410 INOX Spare parts list Round Cleaner 410 INOX Spare parts list Round Cleaner 410 INOX Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. Gehäuse 410 14015 Drehgelenk komplett 14002 Usit-Ring 13,74 x 20,57 x 2 NBR 12387 Nippel 1/4“...
  • Page 24 Ersatzteilliste Round Cleaner 520 INOX Ersatzteilliste Round Cleaner 520 INOX Spare parts list Round Cleaner 520 INOX Spare parts list Round Cleaner 520 INOX Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. Gehäuse 520 14025 Drehgelenk komplett 14026 Gabelhalter 14027 Linsenschraube M10 x 10 14028 Gabel komplett, ohne Stecknippel, ohne HD-Schlauch...
