Wilka E204 Quick Start Manual

W I L K A - V O R S P R U N G D U R C H
Doppelknaufzylinder

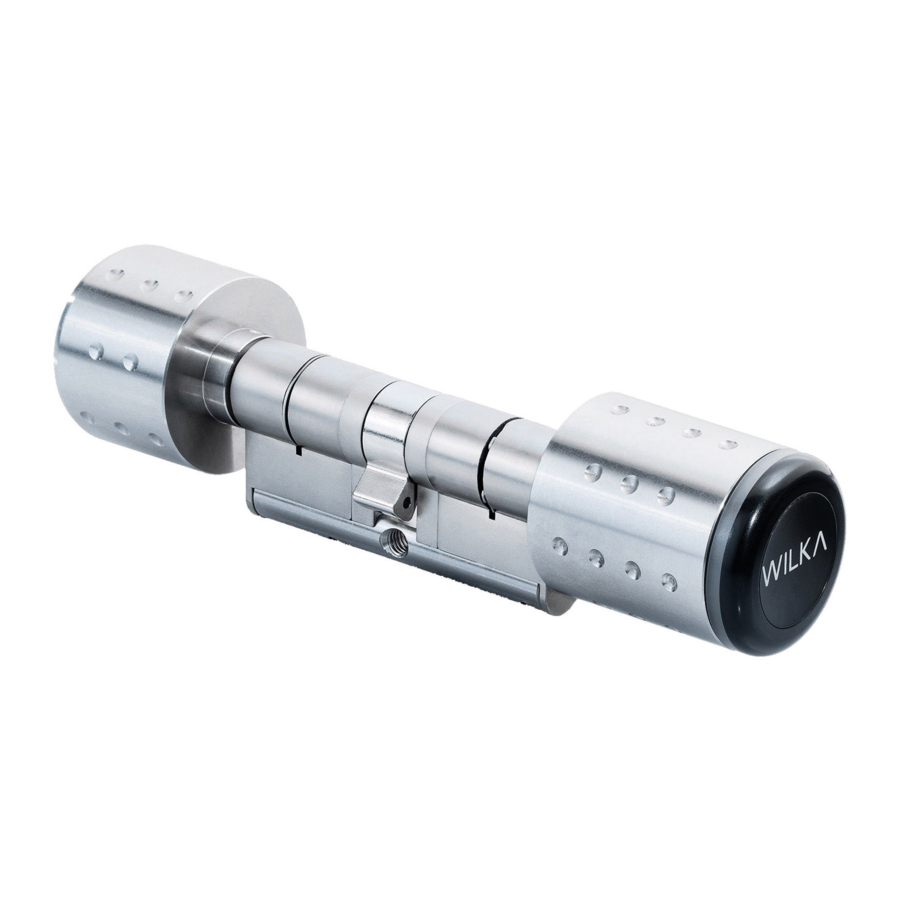

E204
Montageanleitung Stand 26.11.2014
Teileliste des Zylinders
1 x E204 Zylinderkörper
1 x mechanischer Innenknauf
1 x Knaufkappe
1 x L Innensechskantschlüssel 1,5mm
1 x Lithiumbatterie CR2
1 x M5 Schraube
1 x Knaufkappen - Montagewerkzeug
(eines je Lieferung liegt bei)
Wichtige Einbauanweisung!
Dieser Zylinder ist mit einem Schutz gegen
zeitweiliges Untertauchen (IP67) ausgestattet. Es
ist sicherzustellen, dass der Zylinder richtig
verschraubt und die Dichtungen intakt sind.
Der Nutzer hat sich nach der Benutzung des
Zylinders davon zu überzeugen, dass die Tür
ordnungsgemäß verschlossen wurde und der
äußere Zylinderknauf frei drehbar ist.
Instruction sheet as at 2014-11-26
Parts list of cylinder
1 x E204 cylinder body
1 x cylinder internal knob
1 x knob cap
1 x L- Tool 1,5mm
1 x lithium battery CR2
1 x M5 screw
1 x knob cap mounting tool (one per delivery enclosed)
Important installation information!
This cylinder has got a protection against temporary
submersion (IP67).
Ensure that the cylinder is well closed and that the
gaskets are well.
The user has to make sure that the door is correctly
locked and the outside knob is coupled out after the
usage of the cylinder.
Copyright © 2014 WILKA Schließtechnik, alle Rechte vorbehalten.
WILKA ist nicht verantwortlich für Fehler und Folgeschäden, die aus der Verwendung dieser Anleitung sowie der Nutzung des Zylinders entstehen können.
Q U A L I T Ä T

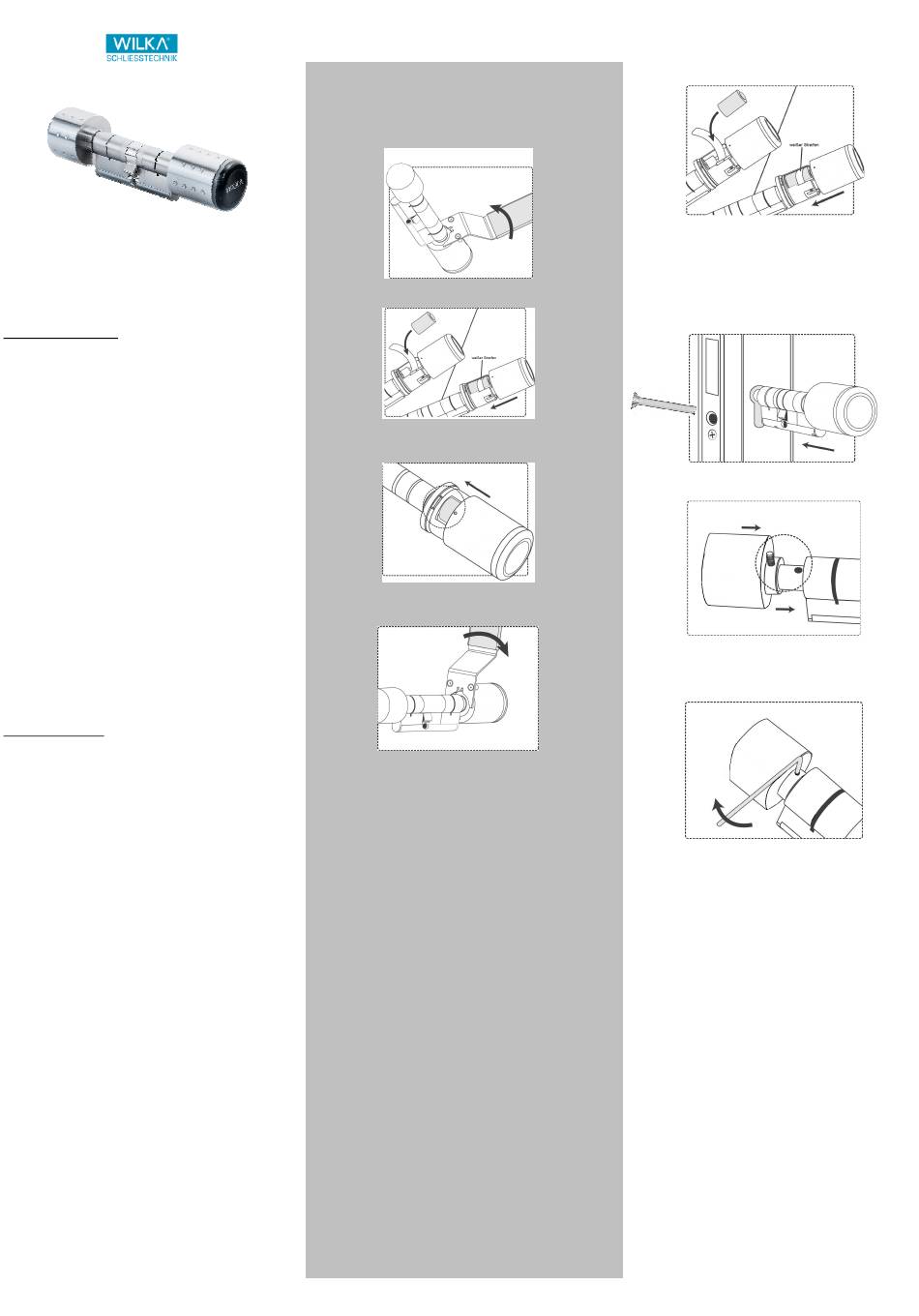

Einbau der Batterie
1. Das Montagewerkzeug hinter dem Knauf
ansetzen und die Kappe gegen den Uhrzeiger-
sinn aufdrehen. Die Knaufkappe abziehen.
2. Batterie einlegen (Polung laut Aufdruck im
Gehäuse beachten)
3. Knaufabdeckung über den Knauf schieben.
Dabei auf die richtige Stellung der Kodiernase
achten.
4. Mit dem Montagewerkzeug
festhalten und die Knaufkappe im Uhrzeiger-
sinn festdrehen.
Wichtiger Hinweis zum Einbau der Batterie
Der Zylinder funktioniert mit einer Batterie maximal 3-4
Jahre (bei wenigen Betätigungen am Tag) bzw. bis zu
80.000 Schließbetätigungen (< 3 Jahre, Innenbereich bei
Zimmertemperatur). Im Außenbereich bzw. bei niedrigen
Temperaturen,
geringer. Batterien sind Erzeugnisse, deren Qualität und
Lebensdauer Schwankungen unterliegen.
Diese Produkte unterliegen nicht dem Verantwortungs-
bereich der WILKA Schließtechnik GmbH.
Um die ordnungsgemäße Funktion des Zylinders zu
gewährleisten, muss der Endnutzer die ausreichende
Spannungsversorgung sicherstellen und kontrollieren.
Bei nachlassender Batteriespannung ertönt während der
Betätigung ein akustisches Intervallsignal. Der unver-
zügliche Austausch der Batterien ist notwendig.
Bitte grundsätzlich nur neue Batterien verwenden.
Achtung: bei vollständigem Ausfall der Batterien verbleibt
der Zylinder im letzten technischen Zustand (geschlossen
oder offen). Der Nutzer hat sich nach jedem Schließvor-
gang davon zu überzeugen, dass der äußere Zylinder-
knauf wieder frei drehbar ist.
Empfohlener Batterietyp:
Duracell CR2
Bei anderen Batterietypen kann die Lebensdauer zum
Teil erheblich geringer sein.
Montage des Zylinders
Ein unprogrammierter Zylinder ist für alle Identmedien
berechtigt. Bitte vor dem Einbau den Zylinder erst am PC
mit seinem
übertragen (siehe auch Benutzerhandbuch für die
Programmiersoftware).
Danach erfolgt der Einbau wie folgt:
Deutsch
die Mutter
ist die Lebensdauer der Batterien
Namen initialisieren und Schließplan
1. Batterien wie im vorigen Kapitel unter Punkt 2-4
beschrieben, einsetzen
2. Den mechanischen Innenknauf mit dem L-
Schlüssel durch herausdrehen der Madenschraube
lösen. Den Zylinder von der Außenseite in das Türblatt
einstecken (Zylinder muss leicht einzuschieben sein) Die
M5-Stulpschraube ist sorgfältig von Hand mit einem
handelsüblichen Schraubendreher (kein Akkuschrauber)
einzuschrauben. Anschließend ist die Freigängigkeit der
Schließnase zu prüfen u. ggf. sicherzustellen !!
3. Mechanischen Innenknauf auf die Achse aufstecken
und zentrieren.
4. Mechanischen Innenknauf durch Eindrehen der
Madenschraube mit einem L- Schlüssel auf der
Zylinderachse fixieren.
MA -Nr. 70_40_201
