aqua signal 33 Niro Series Assembly And Disassembly Instructions

2
1
A
Disassembly of delivery condition
Demontage des Anlieferungszustandes
B
Small screw driver !
Kleiner Schraubendreher !
C
STEP 1
D
E
STEP 3
aqua signal Teterow GmbH&Co.KG
Glasower Weg 5 - 17166 Teterow
www. aquasignal.de
1 2
3
right ahead
null voraus
Screwdriver size
Schraubendrehergröße
1,2
max.
Pry and open with a slot-screwdriver carefully the aft
shutter.
Hebeln Sie mit einem Schlitz-Schraubendreher
vorsichtig den achterlichen Verschluss auf.
Now the cover can be removed.
Nun kann die Abdeckung abgezogen werden.
3
4 5
Small screw driver !
Kleiner Schraubendreher !
STEP 2 Pry and open now the other side in the same
proceedure.
Hebeln Sie nun im selben Verfahren die andere Seite
auf.
0 19376 04.08.2010
Rev.
Description Date
4 5
7
6
right ahead
null voraus

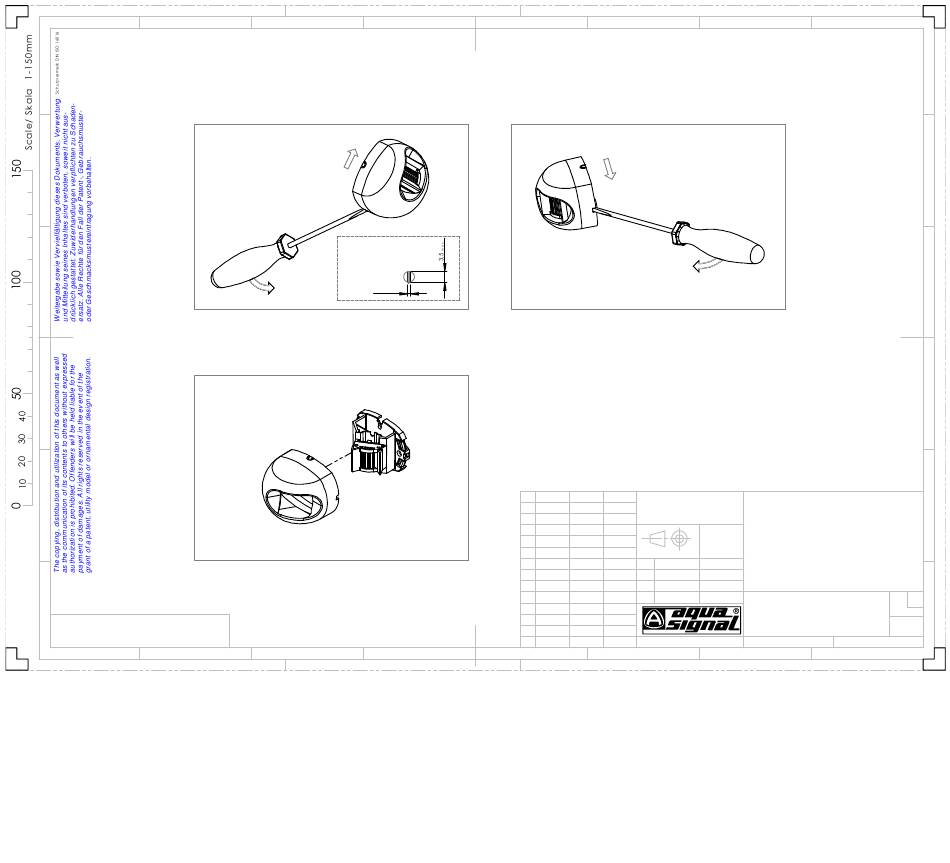

Assembly and disassembly instructions
Scale; Maßstab
1:1
Montage- und Demontageanleitung
View
Date Name
04.08.2010 Köther
Drn.
Apvd.
Rlse. Drawing No.; Zeichngs Nr.
7383001501
Köther
Source; Ursprung Sub. for; Ers. für:
Name
6 7
8
A
B
C
D
E
Series 33 / 34 Niro
