E
Vor dem Einbau des Kollektors die Einbau- und Betriebs -
anleitung vollständig lesen
Einbau, Inbetriebnahme, Bedienung und Wartung darf nur
durch geschultes Fachpersonal durchgeführt werden
Die Einbau- und Betriebsanleitung sowie alle mitgeltenden
Unterlagen sind an den Anlagenbetreiber weiterzugeben
Inhalt:
1. Allgemeine Hinweise ............................................................ 1
2. Sicherheitshinweise ............................................................. 1
3. Transport, Lagerung und Verpackung ................................. 2
4. Technische Daten................................................................. 4
5. Aufdachmontage.................................................................. 6
6. Freiaufstellung .................................................................... 13
7. Kollektoranschluss und Fühlermontage ............................ 24
8. Betrieb ................................................................................ 25
9. Wartung und Pflege ............................................................. 25
10. Allgemeine Bedingungen für Verkauf und Lieferung ........... 25

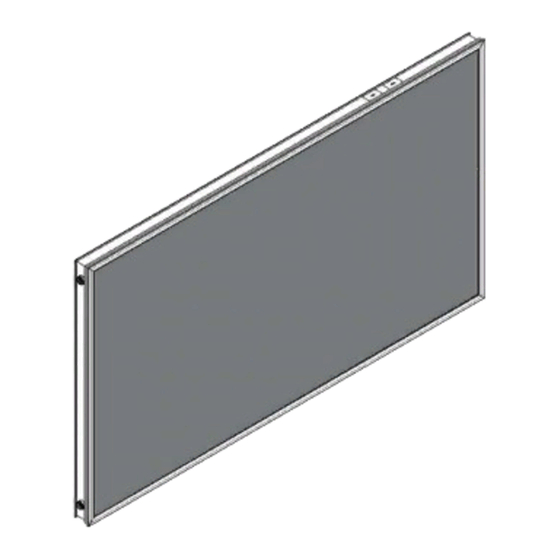

Abb. 1: Oventrop Flachkollektor „OKF-MQ25"
1 Allgemeine Hinweise
1.1 Informationen zur Einbau- und Betriebs anleitung
Diese Einbau- und Betriebsanleitung dient dem geschulten Fach-
personal dazu, den Kollektor fachgerecht zu installieren und in
Betrieb zu nehmen.
Mitgeltende Unterlagen - Anleitungen aller Anlagenkomponen ten
sowie geltende technische Regeln - sind einzuhalten.
1.2 Aufbewahrung der Unterlagen
Diese Einbau- und Betriebsanleitung ist vom Anlagenbetreiber
zum späteren Gebrauch aufzubewahren.
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon +49 (0) 29 62 82-0
Telefax +49 (0) 29 62 82-400
E-Mail mail@oventrop.de
Internet www.oventrop.com
Eine Übersicht der weltweiten Ansprechpartner
finden Sie unter www.oventrop.de.
Premium Armaturen + Systeme
OKF - Flachkollektor
Einbau- und Betriebsanleitung für Fachpersonal
1.3 Urheberschutz
Die Einbau- und Betriebsanleitung ist urheberrechtlich ge-
schützt.
1.4 Haftung
Für Schäden und Störungen, die sich aufgrund der Nichtbe-
achtung der Betriebsanleitung ergeben, übernimmt der Her-
steller keine Haftung.
1.5 Symbolerklärung
Hinweise zur Sicherheit sind durch Symbole gekennzeichnet.
Diese Hinweise sind zu befolgen, um Unfälle, Sachschäden
und Störungen zu vermeiden.
GEFAHR
GEFAHR weist auf eine unmittelbar gefährli-
che Situation hin, die zum Tod oder zu schweren Verletzungen führen
wird, wenn die Sicherheitsmaßnahmen nicht befolgt werden.
WARNUNG
WARNUNG weist auf eine möglicherweise
gefährliche Situation hin, die zum Tod oder zu schweren Verletzun-
gen führen kann, wenn die Sicherheitsmaßnahmen nicht befolgt
werden.
VORSICHT
VORSICHT weist auf eine möglicherweise
gefährliche Situation hin, die zu geringfügigen oder leichten Ver-
letzungen führen kann, wenn die Sicherheitsmaßnahmen nicht be-
folgt werden.
CHTUNG
ACHTUNG weist auf mögliche Sachschä-
den hin, welche entstehen können, wenn die Sicherheitsmaßnah-
men nicht befolgt werden.
2 Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Der Flachkollektor ist zum Zeitpunkt seiner Entwicklung nach gel-
tenden, anerkannten Regeln der Technik entwickelt und herge-
stellt worden und gilt als betriebssicher.
Die Betriebssicherheit ist nur bei bestimmungsgemäßer Ver -
wendung des Flachkollektors gewährleistet.
Es können durch die Anwendung von Kollektoren jedoch Gefah-
ren ausgehen, wenn das System von nicht fachgerecht ausge -
bildeten Personen, unsachgemäß oder nicht bestimmungsge mäß
verwendet wird.
Jede darüber hinausgehende und/oder andersartige Verwen dung
des Kollektors ist untersagt und gilt als nicht bestim mungsgemäß.
Ansprüche jeglicher Art gegen den Hersteller und/oder seine Be-
vollmächtigten wegen Schäden aus nicht bestimmungsgemäßer
Verwendung können nicht anerkannt werden.
Zur bestimmungsgemäßen Verwendung zählt auch die korrekte
Einhaltung der Einbau- und Betriebsanleitung.
Technische Änderungen vorbehalten.
136148080 07/2016
„OKF-MQ25"
1
