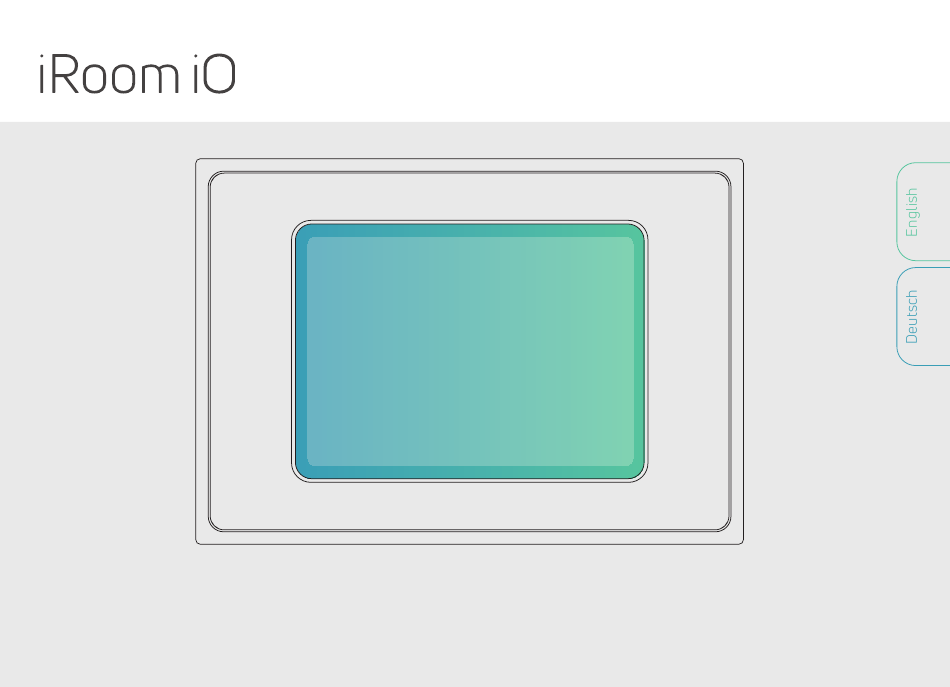

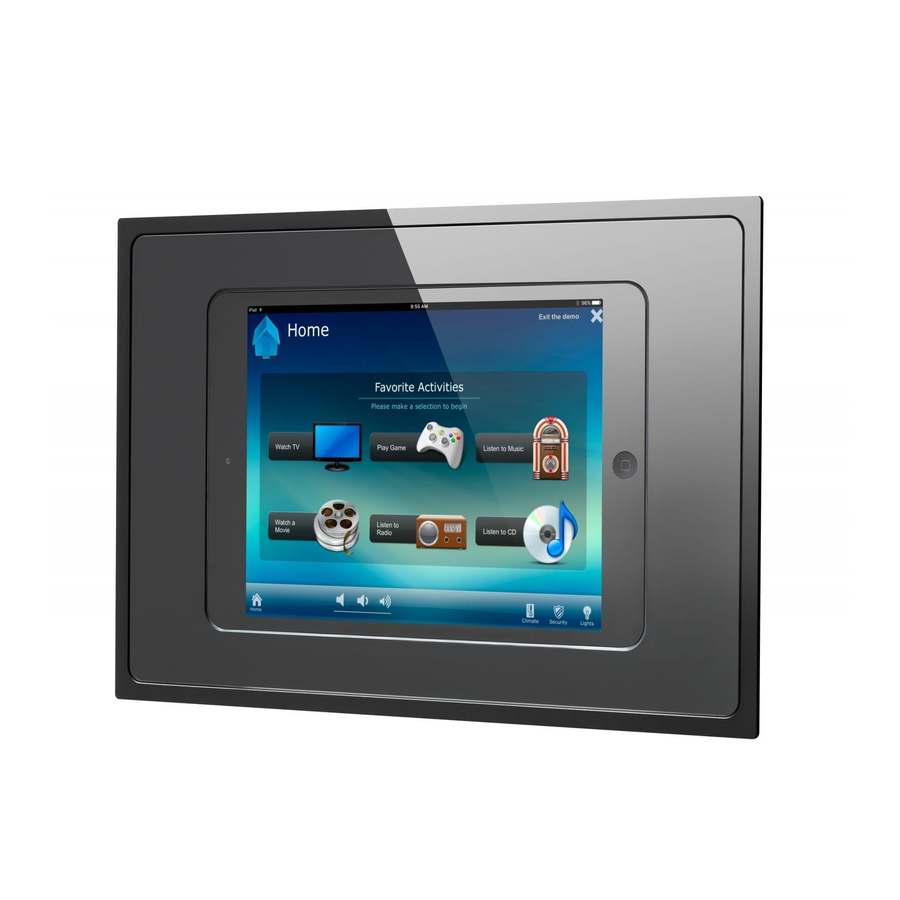

- Page 1 2020 Lineart MANUAL intelligence. on. iRoom fixDock with device fixDock-mini/-iPad10/11/12.9 iRoom fixDock without device...
-
Page 2: Package Content
Introduction Thank you for purchasing iRoom‘s fixDock (in-wall docking station). This MANUAL is designed to guide you through the hardware installation. The warranty terms are also included in this MANUAL. For FAQ‘s or user manuals in other languages, please visit: www.iRoomiO.com Package Content •... -
Page 3: General Information
MANUAL for iRoom‘s fixDock Important Information All connection and installation work must be conducted by certified electricians in compliance with the general rules and directives for electri- cal installations. The fixDock has a smooth and shiny surface which is prone to scratches. Handle with care to avoid damage. We recommend wearing soft cotton wool gloves during installation. - Page 4 intelligence. on. Preparing the Power Connection - Option 1: High Voltage Connect the AC/USB converter to a 110-240 VAC power line and put it in the back box of the docking station. This option requires a certified electrician for installation! Page 4...
- Page 5 MANUAL for iRoom‘s fixDock Preparing the Power Connection - Option 2: Low Voltage 1. Plug the included 2. If needed, run a 2-wire extension primary power adapter cable (not included) from the 36VDC 110-240 VAC to 36 VDC output to the next converter.
- Page 6 intelligence. on. Installation in Masonry Attach the cardboard frame (4) to the back box (3) and bolt them together with the included mounting screws (1) (3 x 20mm) Prepare a recess in the wall. You will find the cut-out dimensions for your fixDock model on page 6.
- Page 7 MANUAL for iRoom‘s fixDock Installation in Cavity Walls Mounting Attach the aluminum frame (2) to the back box (3) and bolt Connect the original Apple charging cable to the USB port of the together the frame and the back box with the included mounting included 110-240 VAC to 36 VDC power supply.
- Page 8 Specifications iRoom’s fixDock Type fixDock-mini / fixDock-iPad10 / fixDock-iPad11 / fixDock-iPad12.9 Dimensions fixDock-mini (WxHxD) 284mm x 194mm x 90mm / 11.1“ x 7.6“ x 3.5“ Cut-Out Dimensions fixDock-mini (WxHxD) 275mm x 176mm x 90mm / 10.8“ x 6.9“ x 3.5“...
-
Page 9: Electrical Safety Information
GmbH warrants that the product(s) furnished hereunder shall be free from defects in material and workmanship for a period of two (2) years from the date of purchase made by the original end-customer or for a period of 3 years from the date of shipment by iRoom GmbH under normal use and operation. -
Page 10: Warranty Conditions
Products being received at iRoom GmbH facility freight prepaid in accordance with the RMA process of iRoom GmbH. Products returned without an RMA number will not be processed and will be returned freight collect or subject to disposal. -
Page 11: Fcc Compliance Statement
WEEE Directive. Declaration of Conformity Hereby, iRoom GmbH, declares that this iRoom GmbH device, is in compliance with the essential requirements and other relevant provisions of Directive 2014/35/EU & 2014/30/EU. - Page 13 ANLEITUNG für iRoom‘s fixDock Einleitung Danke, dass Sie sich für unsere Wandeinbau-Dockingstation fixDock von iRoom entschieden haben. Dieses Benutzerhandbuch soll Sie bei der Hardware-Installation begleiten. Die Garantiebedingungen sind ebenfalls in diesem Benutzerhandbuch enthalten. FAQ‘s und Benutzerhandbücher in anderen Sprachen finden Sie unter: www.iRoomiO.com...
-
Page 14: Generelle Informationen
intelligence. on. Wichtige Informationen Alle Anschluss- und Montagearbeiten müssen von einem lizensierten Elektroinstallateur unter Einhaltung der allgemeinen Vorschriften und Richtlinen für Elektroinstallationen durchgeführt werden. Die fixDock hat eine glatte und glänzende Oberfläche, die anfällig für Kratzer ist. Diese bitte mit Vorsicht behandeln, um Schäden zu vermeiden. Wir empfehlen während der Installation weiche Stoffhandschuhe zu tragen. •... - Page 15 ANLEITUNG für iRoom‘s fixDock Vorbereiten des Stromanschlusses - Option 1: Starkstrom Verbinden Sie den AC/USB Konverter mit einem 240 VAC Anschluss und platzieren Sie diesen in der Unterputzdose der Dockingstation. Diese Art der Installation muss von einem Elektro-installateur durchgeführt werden!
- Page 16 intelligence. on. Vorbereiten des Stromanschlusses - Option 2: Schwachstrom 1. Stecken Sie das beigelegte 2. Falls erforderlich, verlängern primäre Netzteil 110-240VAC Sie das 36 VDC Kabel mit einer auf 36 VDC in eine 240 Volt 2-Draht-Leitung (nicht enthalten) Steckdose. zum nächsten Konverter. 3.
- Page 17 ANLEITUNG für iRoom‘s fixDock Installation im Mauerwerk Die Schutzkarton (4) an der Unterputzdose (3) befestigen und mit den beigelegten Befestigungsschrauben (1) (3x 20mm) montieren. Stellen Sie sicher, dass die Aussparung in der Wand die richtigen Maße aufweist, die Sie für Ihr fixDock Modell auf Seite 16 finden.
-
Page 18: Montage
intelligence. on. Installation in Hohlwand Montage Den Schutzkarton (4) an der Unterputzdose (3) befestigen und Stecken Sie das original Apple Ladekabel in die USB-Buchse des mit den beigelegten Befestigungsschrauben (1) (3x 20mm) mitgelieferten 110-240 VAC auf 36 VDC Netzteil. montieren. Stecken Sie das Ladekabel in den Ladeanschluss des iPads. - Page 19 ANLEITUNG für iRoom‘s fixDock Technische Daten iRoom’s fixDock fixDock-mini / fixDock-iPad10 / fixDock-iPad11 / fixDock-iPad12.9 Abmessungen fixDock-mini (BxHxT) 284mm x 194mm x 90mm / 11.1“ x 7.6“ x 3.5“ Ausschnittmaße fixDock-mini (BxHxT) 275mm x 176mm x 90mm / 10.8“ x 6.9“ x 3.5“...
-
Page 20: Eingeschränkte Gewährleistung
GmbH bei normalem Gebrauch und Betrieb keine Material- oder Verarbeitungsfehler aufweisen dürfen. Im Rahmen dieser Garantie liegt es im Ermessen der iRoom GmbH, das Produkt, das innerhalb der oben angeführten Fristen nicht der hier defi- nierten Gewährleistung entspricht, zu reparieren oder zu ersetzen. Die Kosten des Aus- und Einbaus sind für alle Produkte nicht in dieser Garantie enthalten. - Page 21 RMA-Nummer finden Sie unter: www.iRoomiO.com/support/warranty Gewährleistungsbedingungen Die oben angeführte Gewährleistung ist nicht anwendbar, wenn das Produkt: Durch andere als die von iRoom GmbH ermächtigten Vertreter ohne schriftliche Genehmigung durch iRoom GmbH abgeändert, umgebaut oder ergänzt wurde; bemalt, umbenannt oder in der Form verändert wurde;...
- Page 24 Gesetzen der Rechtsprechung Ihres Landes unter Anwendung der WEEE-Richtlinie behandelt und recycelt werden. Konformitätserklärung Hiermit erklärt iRoom GmbH, dass dieses iRoom GmbH Gerät mit den grundlegenden Anforderungen und mit den anderen relevanten Bestimmungen der Richtlinie 2014/35/EU & 2014/30/EU übereinstimmt.
