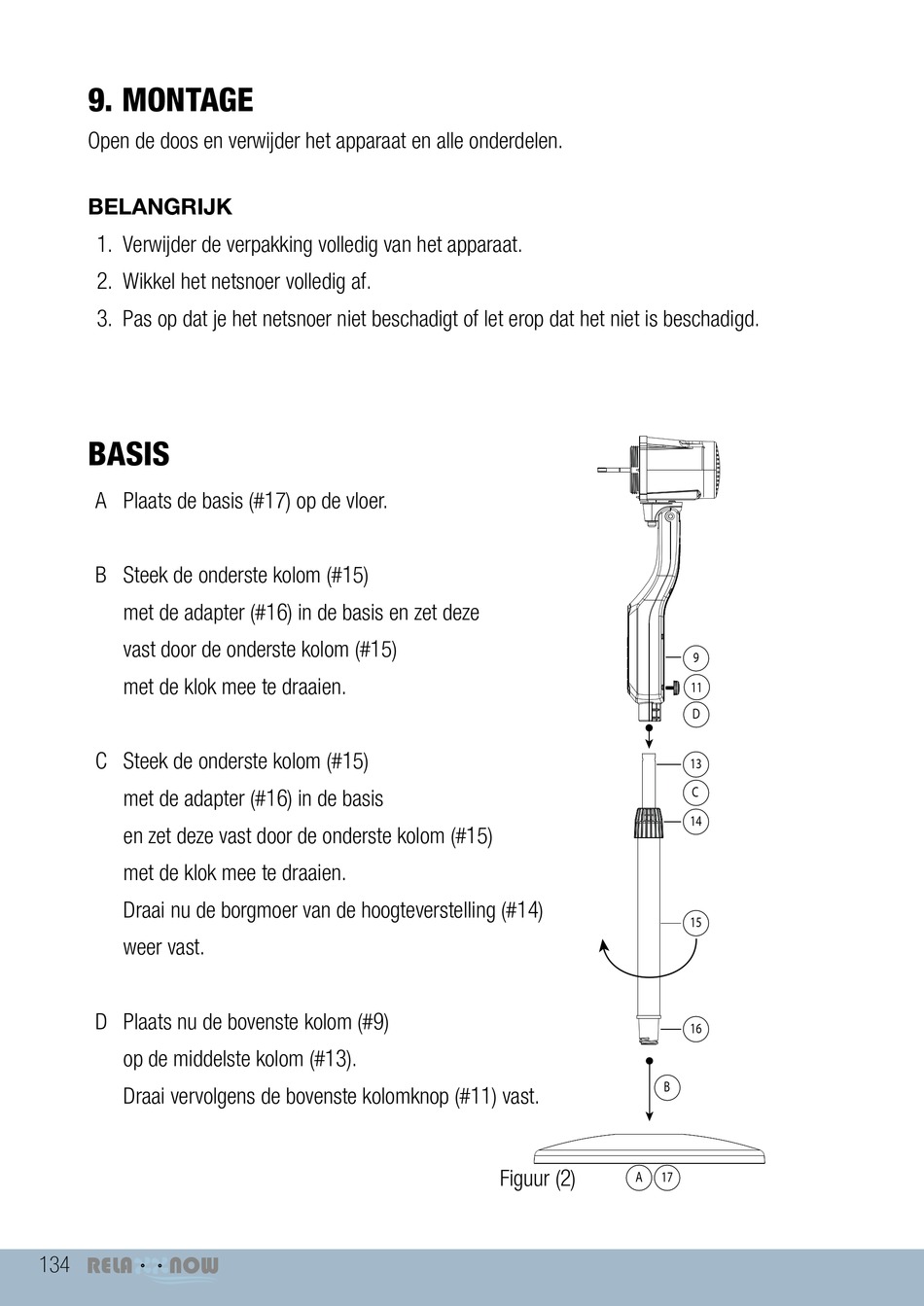

9. MONTAGE

Open de doos en verwijder het apparaat en alle onderdelen.
BELANGRIJK
1. Verwijder de verpakking volledig van het apparaat.
2. Wikkel het netsnoer volledig af.
3. Pas op dat je het netsnoer niet beschadigt of let erop dat het niet is beschadigd.
BASIS
A Plaats de basis (#17) op de vloer.
B Steek de onderste kolom (#15)
met de adapter (#16) in de basis en zet deze
vast door de onderste kolom (#15)
met de klok mee te draaien.
C Steek de onderste kolom (#15)
met de adapter (#16) in de basis
en zet deze vast door de onderste kolom (#15)
met de klok mee te draaien.
Draai nu de borgmoer van de hoogteverstelling (#14)
weer vast.
D Plaats nu de bovenste kolom (#9)
op de middelste kolom (#13).
Draai vervolgens de bovenste kolomknop (#11) vast.
134
RELA NOW
B
Figuur (2)
A 17
9
11
D
13
C
14
15
16
