ModelCraft 20 72 33 Operating Instructions

Version 02/09
Lichtsystem für Flugmodelle & Helis
Best.-Nr. 20 72 33
1. Bestimmungsgemäße Verwendung
Das Lichtsystem ist zum nachträglichen Einbau in Modellflugzeuge und Modellhubschrauber vorgesehen. Es
ist lediglich für die Installation an Modellflugzeugen und Modellhubschraubern des Maßstabs 1:30 bis 1:60
ausgelegt.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des
Produktes nicht gestattet. Eine andere Verwendung als oben beschrieben ist nicht erlaubt und kann zur
Beschädigung des Produkts führen. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand,
Stromschlag usw. verbunden. Lesen Sie die Bedienungsanleitung genau durch und bewahren Sie diese für
späteres Nachschlagen auf.
2. Lieferumfang
• 2x rotes Blinklicht
• 2x weiße Blinkleuchte
• 2x Navigationslicht (1x rot, 1x grün)
• 2x Landebeleuchtung
3. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung
durch das Ausrufezeichen gekennzeichnet.
Personensicherheit
• Das Produkt ist kein Spielzeug und sollte von Kindern ferngehalten werden!
Produktsicherheit
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das
Gerät angeschlossen werden.
• Das Produkt darf keinem starken mechanischen Druck ausgesetzt werden.
• Das Produkt darf keinen extremen Temperaturen, direktem Sonnenlicht, starken Vibrationen oder Feuchtigkeit
ausgesetzt sein.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Gerät außer Betrieb, und schützen Sie es
vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Gerät:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
Sonstiges
• Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einem Fachmann bzw. einer Fachwerkstatt
durchgeführt werden.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, so wenden
Sie sich bitte an unseren technischen Kundendienst oder andere Fachleute.
4. Einbau
Red beacon = rotes Blinklicht / Navlite = Navigationslicht
White strobe = weiße Blinkleuchte / Landlite = Landebeleuchtung

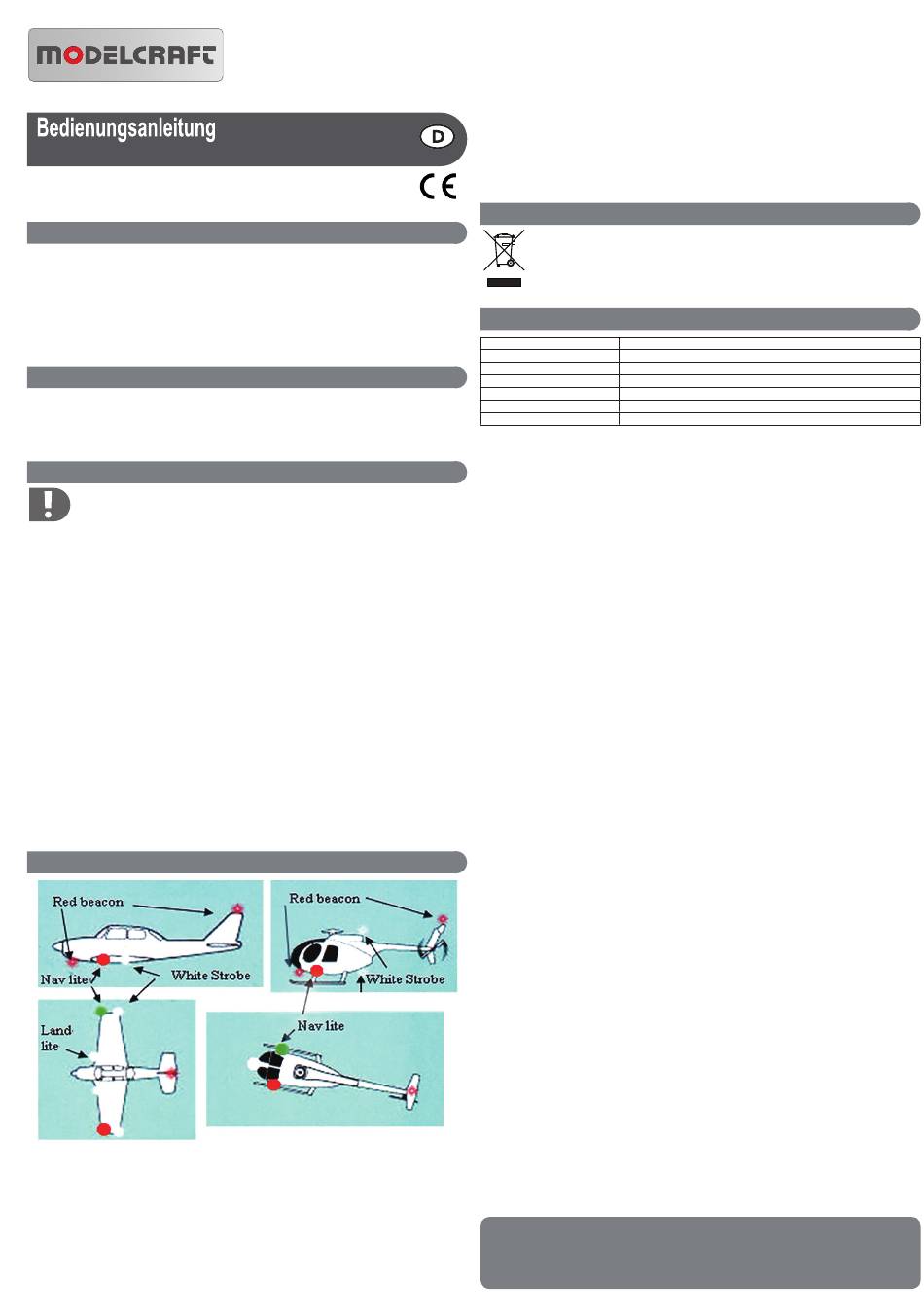

1. Das Schaubild zeigt, an welchen Stellen des Modellflugzeugrumpfes bzw. des Modellhubschrauberrumpfes
das Lichtsystem angebracht wird.
2. Bohren Sie vorsichtig Löcher in die vorgegebenen Stellen des Rumpfes.
3. Setzen Sie die Leuchten vorsichtig in die Löcher ein und fixieren Sie die Leuchten mit Modellbau-Kleber
(nicht im Lieferumfang enthalten).
4. Befestigen Sie das Netzteil des Lichtsystems innerhalb des Rumpfes an einer vibrationsfreien Stelle.
• 2x Schalter zur manuellen Steuerung der Lande-
bzw. Blinkbeleuchtung
• Bedienungsanleitung
5. Positionieren Sie die Schalter zur manuellen Steuerung der Lande- bzw. Blinkbeleuchtung so, dass Sie die
Schalter von außen erreichen können.
6. Verbinden Sie den JR-Anschlussstecker mit einem freien Kontakt Ihres Empfängers (z.B. den dritten Kanal
bei einem Dreikanal-Empfänger) oder mit einer separaten Batteriepackung. Verwenden Sie gegebenenfalls
ein geeignetes Servo-Y-Kabel, wenn kein Anschluss mehr frei ist. Achten Sie auf die richtige Polarität des
JR-Steckers.
5. Entsorgung
Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst vollständig zu
recyclen, ist der Verbraucher aufgefordert, gebrauchte und defekte Geräte zu den öffentlichen
Sammelstellen für Elektroschrott zu bringen.
Das Zeichen der durchgestrichenen Mülltonne mit Rädern bedeutet, dass dieses Produkt an einer
Sammelstelle für Elektronikschrott abgegeben werden muss.
6. Technische Daten
Betriebsspannungsbereich: 4,8 - 6 V/DC
Maximaler Stromverbrauch: 240 mA
Maximale Betriebsdauer: ca. 30 Minuten
LED-Durchmesser: 5 mm
Blinkrate Licht weiß / rot: 120x / 30x pro Minute
Steckertyp: JR
Gewicht: 26 g
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE,
Klaus-Conrad- Straße 1, D-92240 Hirschau.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderungen in Technik und Ausstattung vorbehalten.
© 2009 by Conrad Electronic SE. *02_02/09_01-SB
