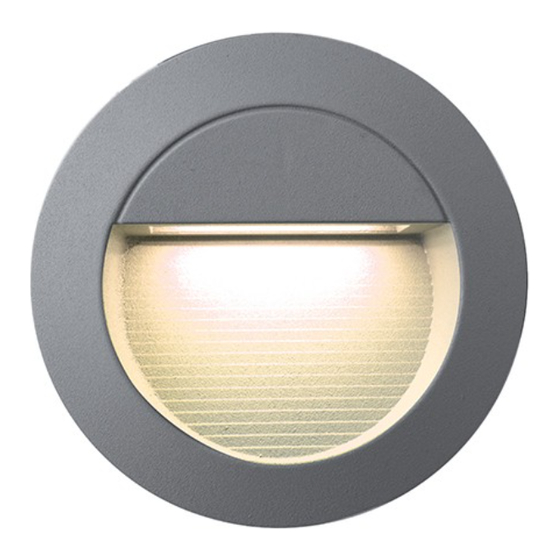

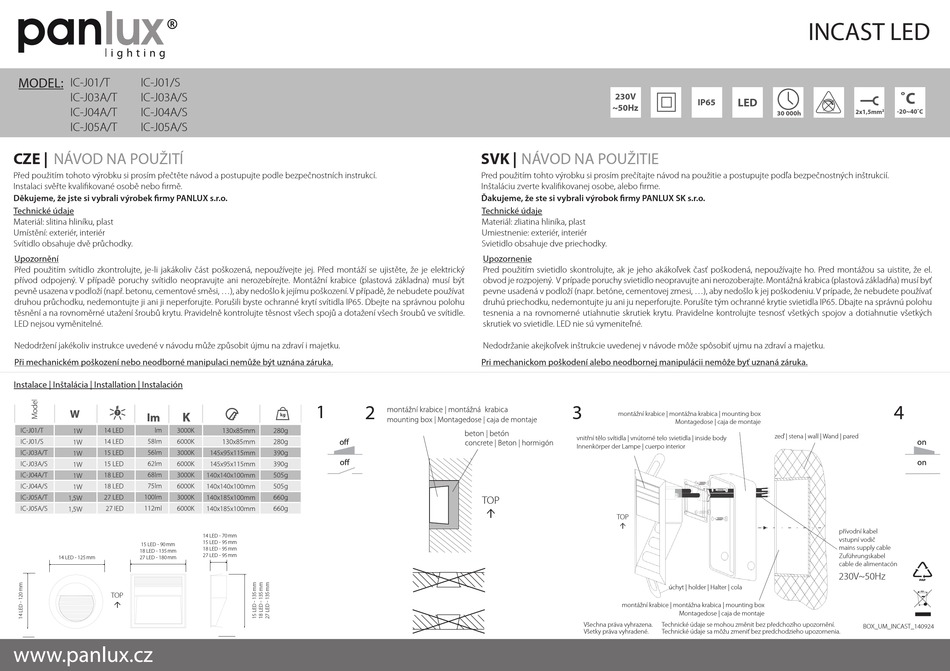

Panlux IC-J01/T Instructions

MODEL:
IC-J01/T IC-J01/S
IC-J03A/T IC-J03A/S
IC-J04A/T IC-J04A/S
IC-J05A/T IC-J05A/S
CZE |
NÁVOD NA POUŽITÍ
Před použitím tohoto výrobku si prosím přečtěte návod a postupujte podle bezpečnostních instrukcí.
Instalaci svěřte kvalifi kované osobě nebo fi rmě.
Děkujeme, že jste si vybrali výrobek fi rmy PANLUX s.r.o.
Technické údaje
Materiál: slitina hliníku, plast
Umístění: exteriér, interiér
Svítidlo obsahuje dvě průchodky.
Upozornění
Před použitím svítidlo zkontrolujte, je-li jakákoliv část poškozená, nepoužívejte jej. Před montáží se ujistěte, že je elektrický
přívod odpojený. V případě poruchy svítidlo neopravujte ani nerozebírejte. Montážní krabice (plastová základna) musí být
pevně usazena v podloží (např. betonu, cementové směsi, ...), aby nedošlo k jejímu poškození. V případě, že nebudete používat
druhou průchodku, nedemontujte ji ani ji neperforujte. Porušili byste ochranné krytí svítidla IP65. Dbejte na správnou polohu
těsnění a na rovnoměrné utažení šroubů krytu. Pravidelně kontrolujte těsnost všech spojů a dotažení všech šroubů ve svítidle.
LED nejsou vyměnitelné.
Nedodržení jakékoliv instrukce uvedené v návodu může způsobit újmu na zdraví i majetku.
Při mechanickém poškození nebo neodborné manipulaci nemůže být uznána záruka.
Instalace | Inštalácia | Installation | Instalación
15 LED - 90 mm
18 LED - 135 mm
14 LED - 125 mm 27 LED - 180 mm
TOP

2
1
14 LED - 70 mm
15 LED - 95 mm
18 LED - 95 mm
27 LED - 95 mm
230V
~50Hz
SVK |
NÁVOD NA POUŽITIE
Pred použitím tohto výrobku si prosím prečítajte návod na použitie a postupujte podľa bezpečnostných inštrukcií.
Inštaláciu zverte kvalifi kovanej osobe, alebo fi rme.
Ďakujeme, že ste si vybrali výrobok fi rmy PANLUX SK s.r.o.
Technické údaje
Materiál: zliatina hliníka, plast
Umiestnenie: exteriér, interiér
Svietidlo obsahuje dve priechodky.
Upozornenie
Pred použitím svietidlo skontrolujte, ak je jeho akákoľvek časť poškodená, nepoužívajte ho. Pred montážou sa uistite, že el.
obvod je rozpojený. V prípade poruchy svietidlo neopravujte ani nerozoberajte. Montážná krabica (plastová základňa) musí byť
pevne usadená v podloží (napr. betóne, cementovej zmesi, ...), aby nedošlo k jej poškodeniu. V prípade, že nebudete používať
druhú priechodku, nedemontujte ju ani ju neperforujte. Porušíte tým ochranné krytie svietidla IP65. Dbajte na správnú polohu
tesnenia a na rovnomerné utiahnutie skrutiek krytu. Pravidelne kontrolujte tesnosť všetkých spojov a dotiahnutie všetkých
skrutiek vo svietidle. LED nie sú vymeniteľné.
Nedodržanie akejkoľvek inštrukcie uvedenej v návode môže spôsobiť ujmu na zdraví a majetku.
Pri mechanickom poškodení alebo neodbornej manipulácii nemôže byť uznaná záruka.
3
montážní krabice | montážna krabica | mounting box
vnitřní tělo svítidla | vnútorné telo svietidla | inside body
Innenkörper der Lampe | cuerpo interior
TOP

TOP

montážní krabice | montážna krabica | mounting box
Všechna práva vyhrazena.
Všetky práva vyhradené.
INCAST LED
LED
IP65
30 000h
Montagedose | caja de montaje
zeď | stena | wall | Wand | pared
přívodní kabel
vstupní vodič
mains supply cable
Zuführungskabel
cable de alimentacón
230V~50Ηz
úchyt | holder | Halter | cola
Montagedose | caja de montaje
Technické údaje se mohou změnit bez předchozího upozornění.
Technické údaje sa môžu zmeniť bez predchodzieho upozornenia.
˚C
2x1,5mm -20~40˚C
2
4
BOX_UM_INCAST_140924
