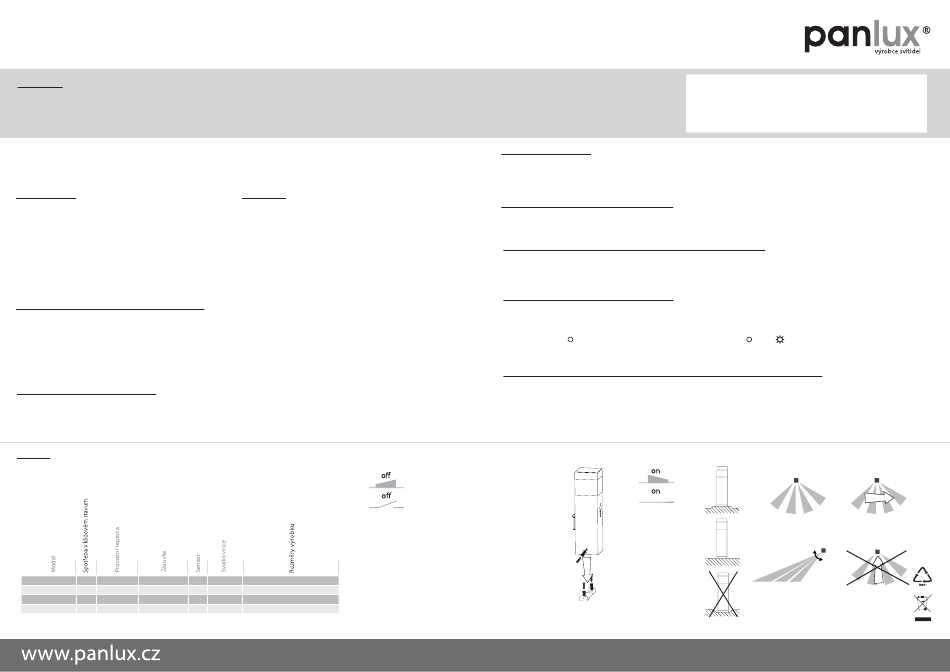

NÁVOD NA POUŽITÍ
MODEL:
NOO-E14, VOO-E14
NOZ-E14, VOZ-E14
NOS-E14, VOS-E14
NZS-E14, VZS-E14
Před použitím tohoto výrobku si prosím pozorně přečtěte návod a postupujte podle bezpečnostních instrukcí.
Instalaci svěřte kvalifikované osobě nebo firmě.
Děkujeme, že jste si vybrali výrobek firmy PANLUX s.r.o.
Technické údaje
Napájení: 230V~50Hz
Příkon: max. 60W, žárovka
max. 11W, kompaktní úsporná žárovka
Patice: E14
Třída ochrany: I.
Krytí IP: IP44
Umístění: exteriéry
Materiál: hliník, plast
PIR senzor ( NOS-E14, VOS-E14, NZS-E14, VZS-E14 )
Příkon spínaný: max. 200W (žárovka)
max. 60W (zářivka)
Detekční úhel: 90° - horizontálně, 60° - vertikálně
Dosah: max. 7m (SENS), nastavitelné
Nastavení času: 10s (±5s) až 4 min (±1min) (TIME), nastavitelné
Úroveň soumraku: cca 10lx
NOS-E14, VOS-E14, NZS-E14, VZS-E14
Nejjistější zaznamenání pohybu získáte, budete-li se pohybovat ve směru kolmém k ose senzoru. (viz obr. 7)
Vlivem rušení elektromagnetického pole, při malém teplotním rozdílu pohybujícího se tělesa a okolí, oslnění (např. silným
světelným zdrojem) může docházet k nesprávné funkci výrobku.
Instalace
NOO-E14/VOO-E14 0W -15˚~+50˚C -
0W -5˚~+50˚C 230V~50Hz/16A
NOZ-E14/VOZ-E14
<1W -5˚~+50˚C - PIR
NOS-E14/VOS-E14
NZS-E14/VZS-E14 <1W -5˚~+50˚C 230V~50Hz/16A PIR
Upozornění
Před použitím výrobek zkontrolujte, je-li jakákoliv část
poškozena, nepoužívejte jej.
Před každou manipulací se ujistěte, že je elektrický přívod
odpojený.
V případě poruchy zařízení neopravujte ani nerozebírejte.
Před výměnou světelného zdroje nejdříve svítidlo vypněte
a nechte jej vychladnout.
Používejte pouze doporučené světelné zdroje.
Nedodržení jakékoliv instrukce uvedené v návodu může způsobit
újmu na zdraví i majetku.
1
- 1
100x100x360mm/100x100x760mm
- 2 100x100x360mm/100x100x760mm
2 100x100x360mm/100x100x760mm
3 100x100x360mm/100x100x760mm
Princip činnosti senzoru
PIR senzor přijímá infračervené vlny vysílané objekty v oblasti dosahu. Při pohybu objektu v oblasti dosahu senzor
zaznamená změnu a iniciuje spínací povel „Zapnout světlo" na nastavenou dobu.
Nastavení dosahu (citlivosti) – SENS (max. 7m)
Pojmem dosah je míněna oblast vytyčena detekčním úhlem a min. až max. dosažitelnou vzdáleností od senzoru.
Dosah je možné měnit pootočením regulátoru.
Nastavení času (zpoždění vypnutí) – TIME (10s (±5s) až 4 min (±1 min))
Po zaznamenání posledního pohybu dojde k odpočítávání nastaveného času. Při funkční zkoušce je doporučeno
nastavení na minimum.
Úroveň soumraku (světelná citlivost): cca 10lx
Uvedené údaje jsou orientační, mohou se lišit podle polohy.
Pozice označena - nebo  odpovídá minimu a pozice označená
Při mechanickém poškození nebo neodborné manipulaci nemůže být uznána záruka.
2 3
zapojení svorkovnice
(viz obr. 2)
Všechna práva vyhrazena.
GARD
Zahradní svítidlo
nebo odpovídá maximu.
+
4 6
5
90°
max.7m
Technické údaje se mohou změnit bez předchozího upozornění.
7
60°
UM_GARD_110221
