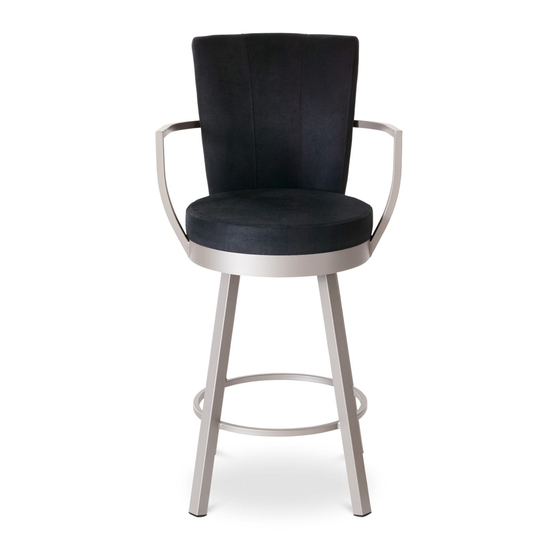

Amisco Cardin Swivel Stool with Arms 41430 Manual

M656480087 / Revision: 8,
SWIVEL STOOL
TABOURET PIVOTANT
41430 / 41436
Dealer or installer: Leave all documents to the consumer.

IMPORTANT

Détaillant ou installateur: Laissez tous les documents au consommateur.
Consumer: Keep this document with your proof of purchase for reference.
Consommateur: Conservez ce document avec votre preuve d'achat pour référence.
Do not
contact or return
your product to
the store
Contact us within 30 days from your
purchase date. Monday to Friday, from
8:30 a.m. to 12 p.m., 1 p.m. to 4:30 p.m.
(Eastern standard time). Keep handy
your proof of purchase and the Amisco
product number when calling.
UNLEVEL PRODUCT ?
( May happen during shipping. )
1) Verify your product on several floor locations to confirm that the
product is not level.
2) Put the unassembled product (no seat nor gliders) on a hard level
surface and find which 2 legs are longer.
3) Take the product by one of the longer legs, and hit strongly the
opposite leg on the ground. Protect the floor surface or do this on
a rough floor. The metal is flexible, so this operation will not
damage your product.
4) Verify your product on the same level surface. Repeat step 3 as
necessary.
PARTS LIST / LISTE DES PIÈCES
DESCRIPTION
ITEM
1 Stool base
Base de tabouret
2 Welded backrest
Dossier soudé
3 Swivel plate
Plaque pivotante
4 Seat
Siège
5 Upholstered backrest
Dossier rembourré
6 Hardware bag
Sac de quincaillerie

LIST OF TOOLS REQUIRED :

- A mallet.
- A phillips screwdriver.
- A 7/16" wrench or adjustable wrench.
- An allen key 1/8" (included) .
IMPORTANT: In order to prevent any damage to
this product, DO NOT USE ANY POWER TOOLS
to assemble it.Assemble this product manually.
07-11-2014 G.L.
Thank you for choosing an Amisco product
Merci d'avoir choisi un produit Amisco
Problems, assembly videos, warranty, product care or
other information?
www.amisco.com
1 800 361-6360
Problèmes, vidéos d'assemblage, garantie, conseils
d'entretien ou autre information?
Amisco product number/Numéro du produit Amisco
QTY
1
1
1
1
1
1
PRODUIT PAS DE NIVEAU ?
( Peut survenir durant le transport. )
1) Vérifiez votre produit à différents endroits sur le plancher pour
confirmer que le produit n'est pas de niveau.
2) Mettez le produit non assemblé (pas de siège ni glisseur) sur une
surface dure et de niveau, et trouvez les 2 pattes les plus longues.
3) Prenez le produit par l'une des pattes longues, et frappez forte-
ment la patte opposée contre le sol. Protégez la surface du plan-
cher ou faites cette opération sur un plancher non fini. Puisque le
métal est flexible, cette opération n'endommagera pas votre pro-
duit.
4) Vérifiez votre produit sur la même surface de niveau. Répétez
l'étape 3 aussi souvent que nécessaire.
HARDWARE LIST / LISTE DE LA QUINCAILLERIE
DESCRIPTION
ITEM
Bolt R.H. 1/2" x 1/4-20nc
A
Boulon T.R 1/2" x 1/4-20nc
Bolt R.H. 7/8" x 1/4-20nc
A
Boulon T.R 7/8" x 1/4-20nc
Bolt 3/4'' 10-24
B
Boulon 3/4'' 10-24
F.H. quadrex 1 1/4" 10-24
C
Vis quadrex 1 1/4" 10-24
F.H. quadrex 2" 10-24
C
Vis quadrex 2" 10-24
Locknut 1/4-20nc
D
Écrou de blocage 1/4-20nc
Bolt R.H. 1 1/2" x 1/4-20nc
E
Boulon T.R. 1 1/2" x 1/4-20nc
F.H. quadrex 1/2" # 6
F
Vis quadrex 1/2"
Glide
G
Glisseur
H Bracket 3/4" x 3/4"
Équerre 3/4" x 3/4"
LISTE DES OUTILS NÉCESSAIRES :
- Un maillet.
- Un tournevis étoile.
- Une clé 7/16" ou une clé à molette.
- Une clé allen 5/32" (incluse) .
IMPORTANT: Afin de prévenir tout dommage à ce produit,
NE PAS UTILISER D' OUTILS ÉLECTRIQUES pour son
assemblage. Assembler ce produit manuellement.
Ne contactez
pas le magasin,
ne retournez pas
votre produit
Contactez-nous dans les 30 jours suivant
votre achat. Du lundi au vendredi, de 8h30
à 12h00, 13h00 à 16h30 (heure de l'Est). Ayez
sous la main votre preuve d'achat et le nu-
méro de produit Amisco au moment d'ap-
peler.
QTY
41430
4
0
2
0
2
4
4
2
# 6
4
2
QTY
41436
0
4
2
2
0
4
4
0
4
0
1
