M656480162 / Revision: 1, 31-01-2014 G.L.

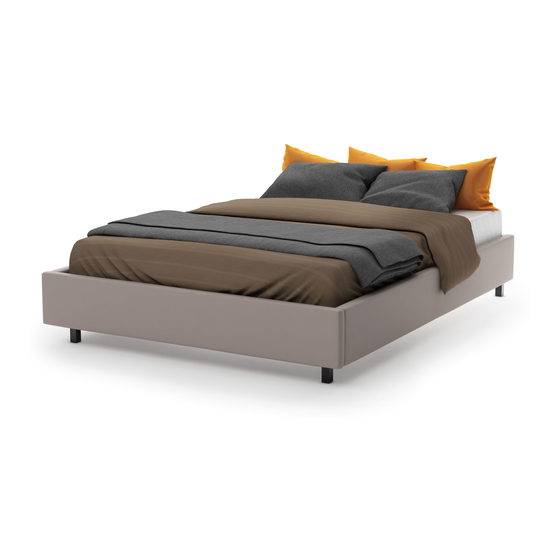

UPHOLSTERED BED
LIT REMBOURRÉ
12500 / 12501 / 12503
12504 / 14505
Dealer or installer: Leave all documents to the consumer.
IMPORTANT
Détaillant ou installateur: Laissez tous les documents au consommateur.
Consumer: Keep this document and the warranty sheet with your proof of purchase for reference.
Consommateur: Conservez ce document et la feuille de garantie avec votre preuve d'achat pour référence.
Do not
contact or return
your product to
the store
Contact us within 30 days from your
purchase date. Monday to Friday, from
8:30 a.m. to 12 p.m., 1 p.m. to 4:30 p.m.
(Eastern standard time). Keep handy
your proof of purchase and the Amisco
product number when calling.
HARDWARE LIST / LISTE DE LA QUINCAILLERIE
ITEM
A
B
C
D
E
F
G
H
I
J
Thank you for choosing an Amisco product
Merci d'avoir choisi un produit Amisco
Problems or information?
www.amisco.com
1 800 361-6360
Problèmes ou information?
Amisco product number/Numéro du produit Amisco
DESCRIPTION
Contactez-nous dans les 30 jours suivant
votre achat. Du lundi au vendredi, de 8h30
à 12h00, 13h00 à 16h30 (heure de l'Est). Ayez
sous la main votre preuve d'achat et le nu-
méro de produit Amisco au moment d'ap-
peler.
Bolt
7/8" # 1/4-20nc
Boulon
Bolt
2 1/4" #1/4-20nc
Boulon
Bolt
40mm #1/4-20nc
Boulon
Carriage bolt
2" #1/4-20nc
Boulon tête ronde
Carriage bolt
2 1/2" #1/4-20nc
Boulon tête ronde
Locknut
1/4-20nc
Écrou de blocage
Metal screw
1/2" #10-24nc
Vis à métal
Wood screw
Vis à bois
3/4" #10
Metal screw
1 1/4" #10-24nc
Vis à métal
Screw
1 7/8" #10
Vis
Ne contactez
pas le magasin,
ne retournez pas
votre produit
QTY
16
4
8
0/4
0/4
8/16
2
6
0/8/16
14
1
